Лубрикатор — HITACHI EX1000

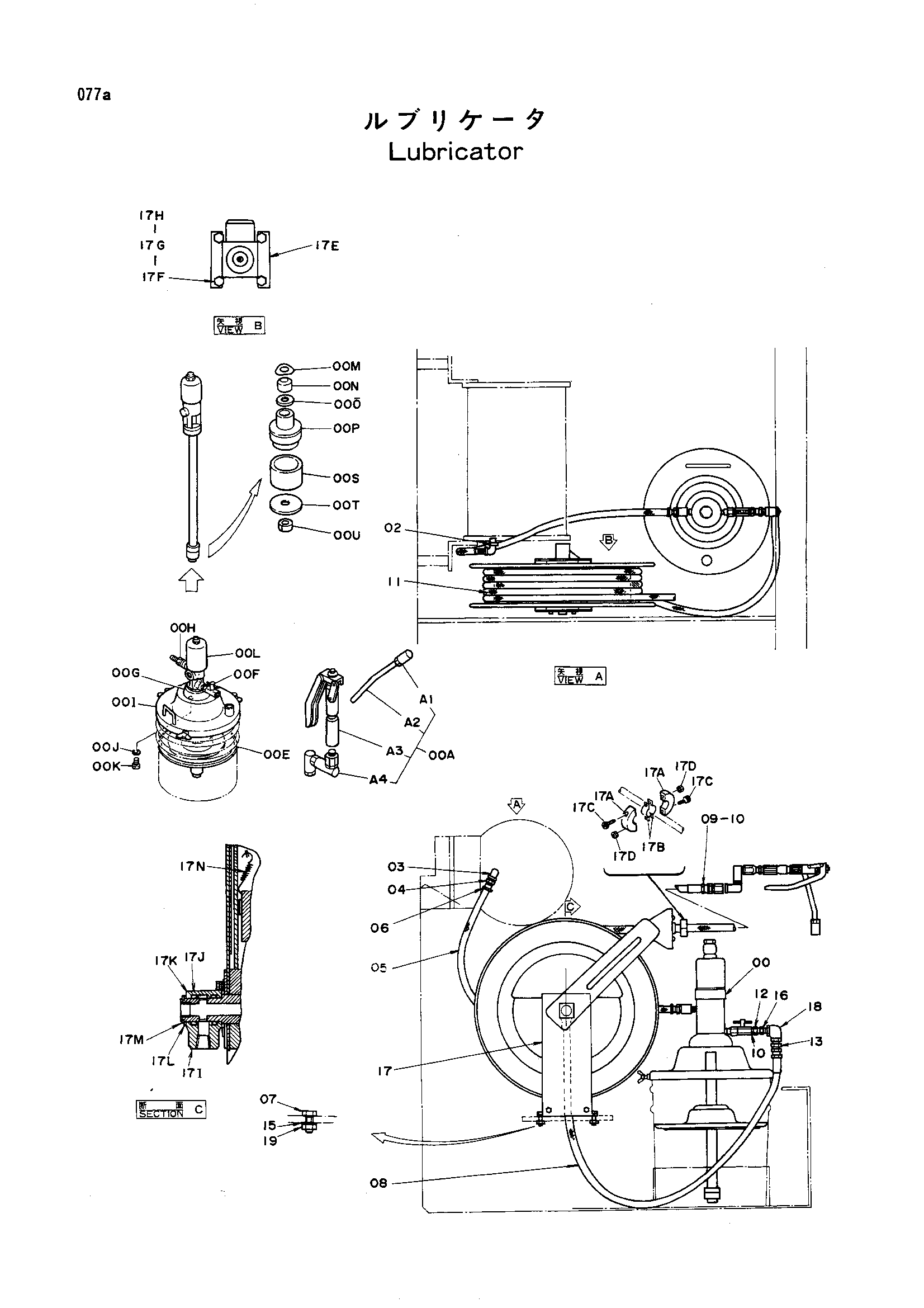

Заводская схема «Лубрикатор» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4228628 | Лубрикатор | 1 |
| 00A | 4174319 | Шприц для смазки | 1 |
| 00A1 | 4174320 | Форсунка | 1 |
| 00A2 | 4033134 | Трубка | 1 |
| 00A3 | 4282738 | GUN | 1 |
| 00A4 | 4282739 | Соединение | 1 |
| 00E | 4228632 | Колпачок | 1 |
| 00F | 4174322 | Клапан | 1 |
| 00G | 4228630 | Фланец | 1 |
| 00H | 4064381 | Муфта | 1 |
| 00I | 4228631 | Крышка | 1 |
| 00J | A590906 | Пружинная шайба | 4 |
| 00K | M430610 | Винт | 4 |
| 00L | 4228629 | Насос | 1 |
| 00O | 4191055 | Клапан | 1 |
| 00P | 4228633 | Клапан | 1 |
| 00S | 4228634 | Трубка | 1 |
| 00T | 4191179 | Пластина | 1 |
| 00U | 4191180 | Гайка | 1 |
| 02 | J728382 | Переходник | 1 |
| 03 | 94-0646 | Угловой штуцер | 1 |
| 04 | 4130659 | Адаптер | 1 |
| 05 | 4122877 | Резиновый шланг | 1 |
| 06 | 4514700 | Зажим шланг | 1 |
| 07 | J901040 | Болт | 4 |
| 08 | 4055122 | Шланг | 1 |
| 09 | 4122880 | Адаптер | 1 |
| 10 | A890014 | Манжета | 2 |
| 11 | 4122892 | Шланг | 1 |
| 12 | 4089099 | Адаптер | 1 |
| 13 | 94-1302 | Адаптер | 1 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | 94-1601 | Переходник | 1 |
| 17 | 4161855 | Реел шланг | 1 |
| 17A | 4174317 | Ограничитель | 2 |
| 17B | 4174318 | Лента | 2 |
| 17C | M340840 | Болт с внутренним шестигранником | 2 |
| 17D | M500807 | Гайка | 2 |
| 17E | 4188272 | Ограничитель | 2 |
| 17F | J900616 | Болт | 8 |
| 17G | A590106 | Шайба | 8 |
| 17H | A590906 | Пружинная шайба | 8 |
| 17I | 4188273 | Соединение свивел | 1 |
| 17J | 4028265 | Уплотнительное кольцо | 2 |
| 17K | 4028266 | Опорное кольцо | 2 |
| 17L | 4188274 | Шайба | 1 |
| 17M | 4188275 | Кольцо | 1 |
| 17N | 4188276 | Пружина | 1 |
| 18 | 94-0616 | Угловой штуцер | 1 |
| 19 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
