Кабина группа — HITACHI EX1000

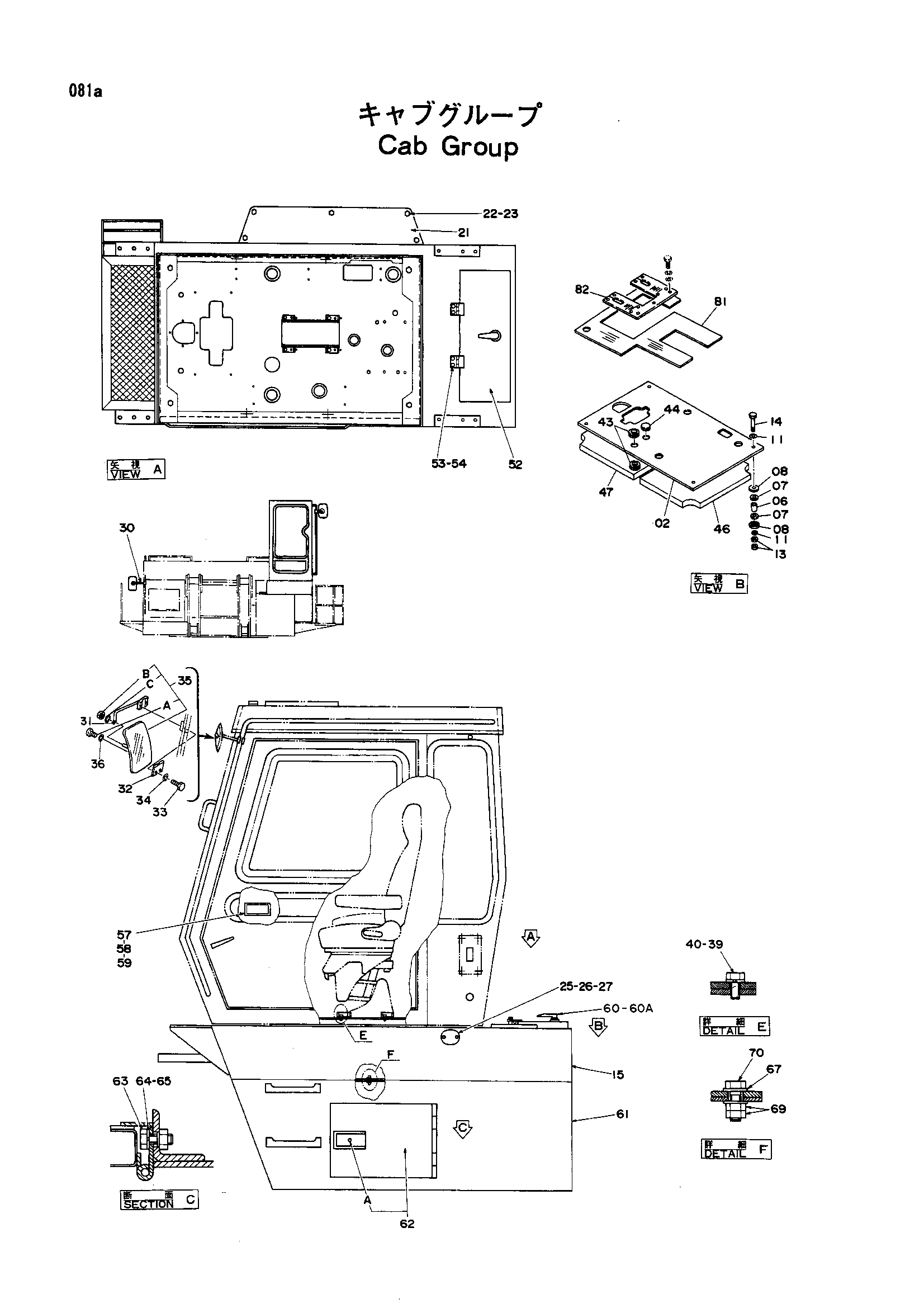

Заводская схема «Кабина группа» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	7019841	Пластина	1
02	7023445	Пластина	1
06	4198700	Проставка	4
07	4155132	Резиновая прокладка	8
08	4086007	Ограничитель	8
11	A590116	Плоская шайба	8
13	J951016	Гайка	8
14	J901604	Болт	4
15	5002308	Платформа	1
21	4156102	Пластина	1
22	J901016	Болт	5
23	A590910	Пружинная шайба	5
25	4148357	Пластина	1
26	J900612	Болт	2
27	A590906	Пружинная шайба	2
30	8021639	Стойка	1
31	8021640	Стойка	1
32	4113705	Хомут	2
33	J900835 замена: J900840	Болт	4
33	J900840	Болт	4
34	A590908	Пружинная шайба	4
35	4093058	Зеркало	2
35A	M430413	Винт	6
35B	M500807	Гайка	1
35C	A590908	Пружинная шайба	1
36	A590904	Пружинная шайба	6
39	J901020	Болт	4
39	J901025	Болт	4
40	A590910	Пружинная шайба	4
43	4087462	Резиновая втулка	8
44	4075227	Резиновая втулка	1
46	3042304	Стекловата	1
47	3029041	Стекловата	1
52	7013321	Крышка	1
53	J901020	Болт	4
54	A590910	Пружинная шайба	4
57	4146719	Асхтрай	1
58	M440510	Винт	2
59	A590105	Плоская шайба	2
61	6008293	Рама	1
62	7017846	Дверь	1
62A	971306	Шпонка	1
63	J900814	Болт	4
64	A590908	Пружинная шайба	4
65	A590108	Плоская шайба	2
67	4086894	Шайба	74
69	J950014	Гайка	74
70	M221456	Болт	37
81	3044207	Коврик	1
82	3028985	Коврик (погрузчик)	1
82	3044206	Коврик (экскаватор)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
