Кондиционер — HITACHI EX1000

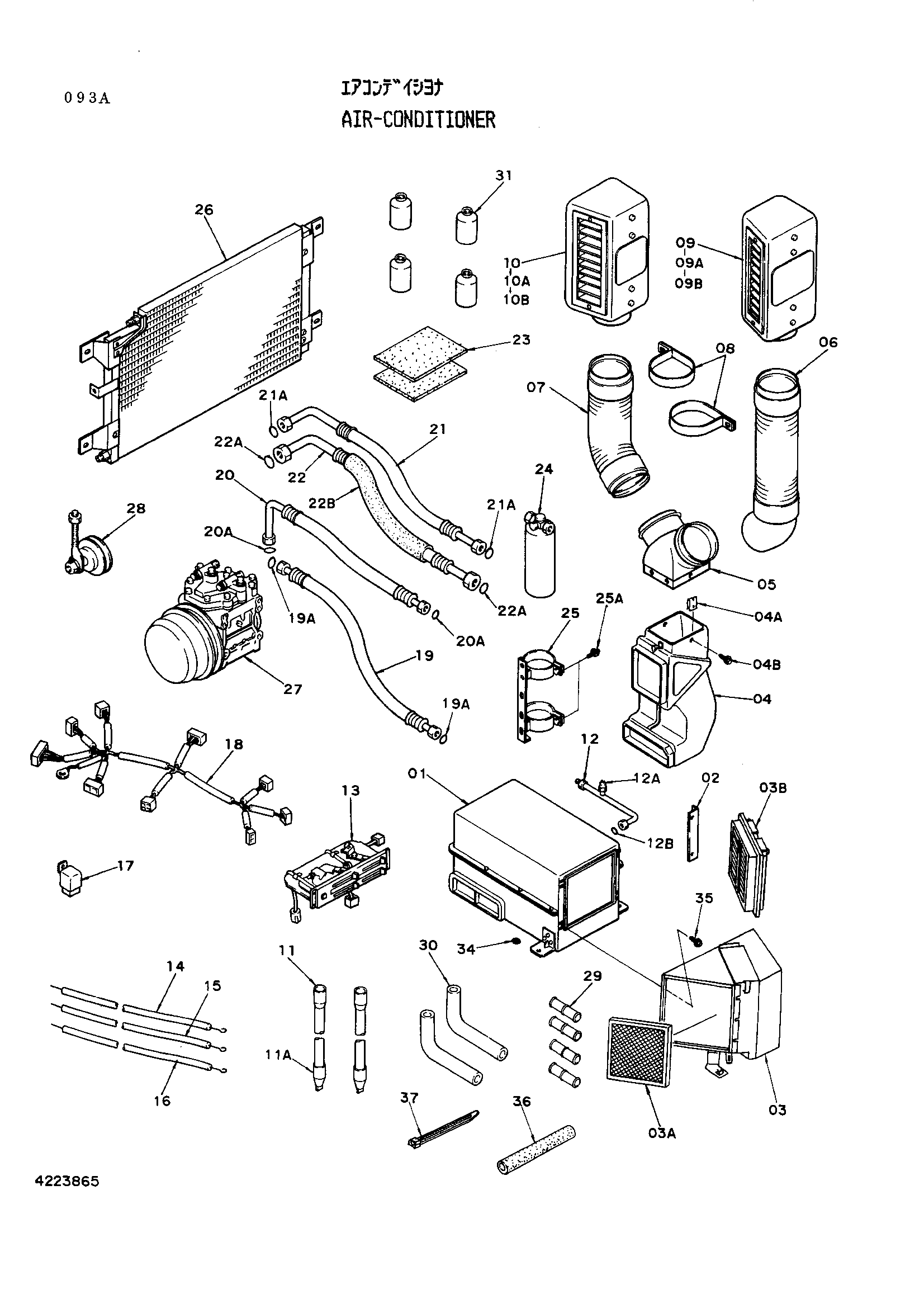

Заводская схема «Кондиционер» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4223865 | Кондиционер | 1 | |
| 01 | 4234790 | Блок | 1 |
| 02 | 4234791 | Кронштейн | 1 |
| 03 | 4234792 | Короб | 1 |
| 03A | 4234794 | Фильтр воздушный | 1 |
| 03B | 4234793 | Фильтрующий элемент | 1 |
| 04 | 4234795 | Воздуховод | 1 |
| 04A | 4235877 | Шайба | 4 |
| 04B | 4236444 | Винт | 4 |
| 05 | 4234796 | Воздуховод | 1 |
| 06 | 4234797 | Шланг дефростер | 1 |
| 07 | 4234798 | Шланг дефростер | 1 |
| 08 | 4234799 | Хомут | 2 |
| 09 | 4234800 | Воздуховод | 1 |
| 09A | 4235878 | Воздуховод | 1 |
| 09B | 4235879 | Пластина | 1 |
| 10 | 4234801 | Воздуховод | 1 |
| 10A | 4235880 | Воздуховод | 1 |
| 10B | 4235879 | Пластина | 1 |
| 11 | 4234802 | Шланг | 2 |
| 11A | 4237939 | Колпачок | 1 |
| 12 | 4234803 | Трубка | 1 |
| 12A | 4234804 | Датчик давления | 1 |
| 12B | 4234805 | Уплотнительное кольцо | 1 |
| 13 | 4234806 | Панель управление | 1 |
| 14 | 4234807 | Кавле управление | 1 |
| 15 | 4234808 | Трос управления | 1 |
| 16 | 4234809 | Трос управления | 1 |
| 17 | 4234810 | Реле | 1 |
| 18 | 4234811 | Жгут проводов | 1 |
| 19 | 4234812 | Шланг(бак рекеивер для блок) | 1 |
| 19A | 4234805 | Уплотнительное кольцо | 2 |
| 20 | 4234813 | Шланг(конденсатор для бак рекеивер) | 1 |
| 20A | 4234805 | Уплотнительное кольцо | 2 |
| 21 | 4234814 | Шланг(компрессор для конденсатор) | 1 |
| 21A | 4234815 | Уплотнительное кольцо | 2 |
| 22 | 4234816 | Шланг(компрессор для блок) | 1 |
| 22A | 4234817 | Уплотнительное кольцо | 2 |
| 22B | 4235881 | Защитный кожух | 1 |
| 23 | 4235882 | Защитный кожух | 2 |
| 24 | 4234818 | Бак рекеивер | 1 |
| 25 | 4234819 | Держатель | 1 |
| 25A | 4236445 | Болт с шайбой | 2 |
| 26 | 4234820 | Конденсатор | 1 |
| 27 | 4234821 | Компрессор | 1 |
| 28 | 4234822 | Шкив | 1 |
| 29 | 4234823 | Соединение шланг | 4 |
| 30 | 4234824 | Водяной шланг | 2 |
| 31 | 4234825 | GAS | 4 |
| 34 | 4235883 | Шайба | 6 |
| 35 | 4236446 | Болт с шайбой | 6 |
| 36 | 4235884 | Защитный кожух | 9 |
| 37 | 4235885 | Ленточный зажим | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
