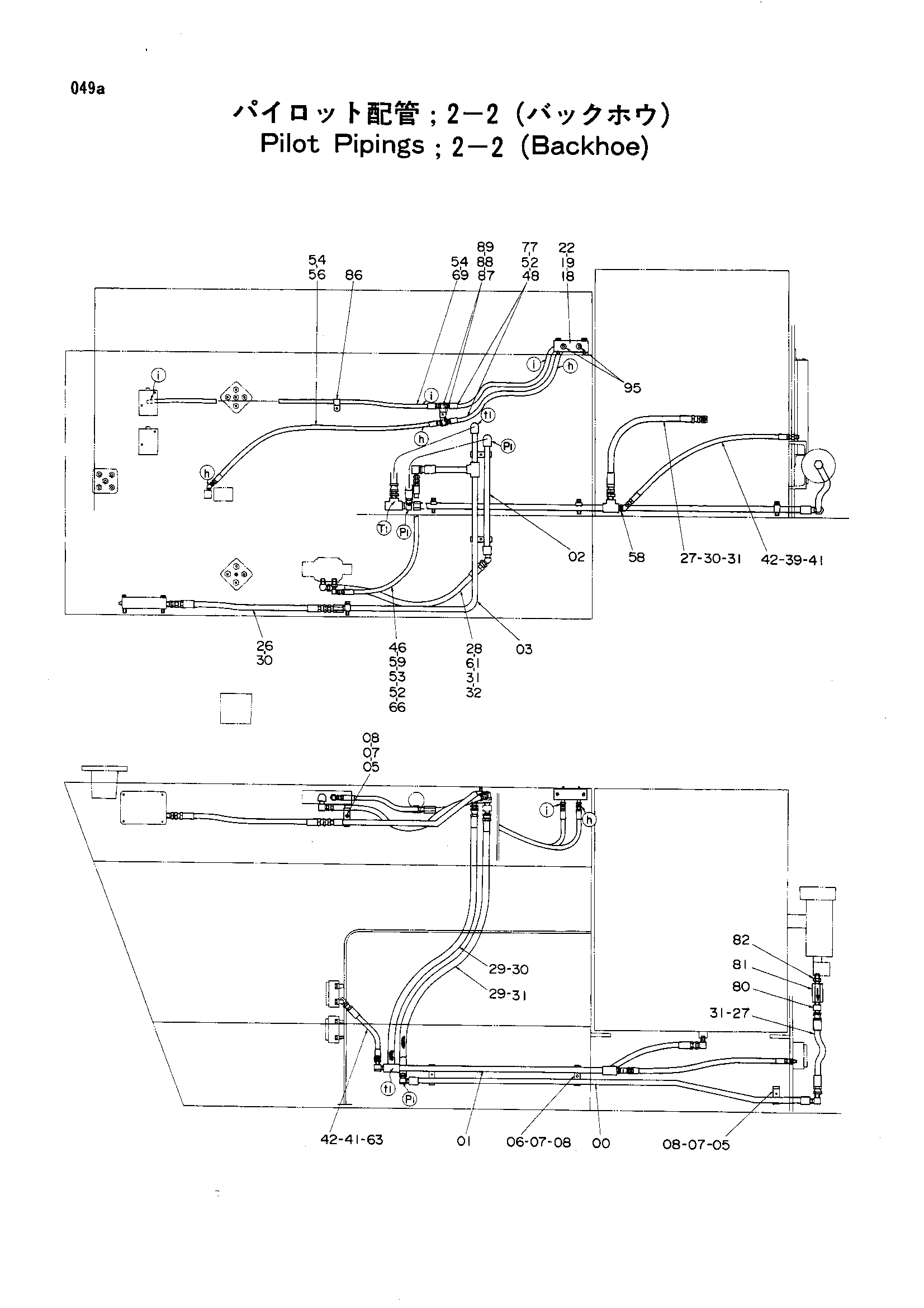

Пилотный трубопроводы 2-2 (экскаватор) — HITACHI EX1000
Заводская схема «Пилотный трубопроводы 2-2 (экскаватор)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9715804 | Трубка | 1 |
| 01 | 9716565 | Трубка | 1 |
| 02 | 9717910 | Трубка | 1 |
| 03 | 8026447 | Трубка | 1 |
| 05 | 4053594 | Хомут трубки | 2 |
| 06 | 4053593 | Хомут трубки | 4 |
| 07 | J901045 | Болт | 6 |
| 08 | A590910 | Пружинная шайба | 6 |
| 18 | 4156050 | Блок | 1 |
| 19 | J901055 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 26 | 4067526 | Шланг | 1 |
| 27 | 4085229 | Шланг | 2 |
| 28 | 4138010 | Шланг | 1 |
| 29 | 4154605 | Шланг | 2 |
| 30 | 94-1303 | Адаптер | 5 |
| 31 | 94-1403 | Угловой штуцер | 4 |
| 32 | 94-1503 | Угловой штуцер | 1 |
| 39 | 94-1302 | Адаптер | 1 |
| 41 | 94-1502 | Угловой штуцер | 2 |
| 42 | 4129762 | Нейлоновый шланг | 2 |
| 46 | 4129748 | Нейлоновый шланг | 1 |
| 48 | 4509858 | Нейлоновый шланг | 2 |
| 52 | 94-1301 | Адаптер | 3 |
| 53 | 94-1401 | Угловой штуцер | 1 |
| 54 | 94-1501 | Угловой штуцер | 2 |
| 56 | 4098902 | Нейлоновый шланг | 1 |
| 58 | 94-1602 | Переходник | 1 |
| 59 | 94-1608 | Переходник | 2 |
| 61 | 94-0632 | Угловой штуцер | 1 |
| 63 | 4223388 | Угловой штуцер | 1 |
| 66 | 4092415 | Адаптер | 1 |
| 69 | 4124787 | Нейлоновый шланг | 1 |
| 77 | 4151181 | Адаптер | 2 |
| 80 | 4143916 | Адаптер | 1 |
| 81 | 9034570 | Обратный клапан | 1 |
| 82 | 94-1703 | Адаптер | 1 |
| 86 | 4190261 | Зажим | 2 |
| 87 | 4190277 | Зажим | 2 |
| 88 | J901016 | Болт | 1 |
| 89 | A590910 | Пружинная шайба | 1 |
| 95 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
