Клапан — HITACHI EX1000

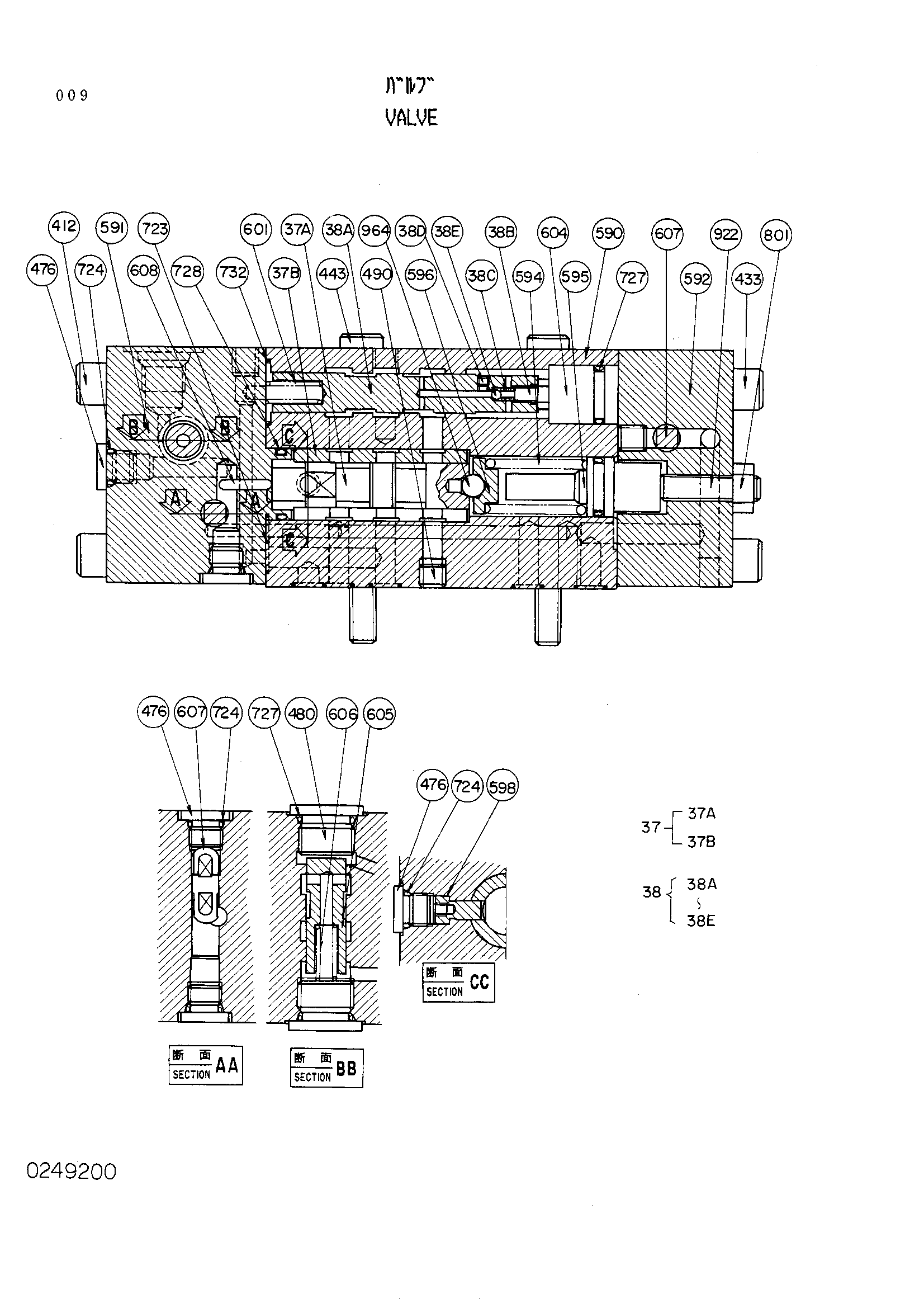

Заводская схема «Клапан» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4165366 | Клапан | 1 | |
| 37 | 0249201 | Споол-суб | 1 |
| 38 | 0249202 | Споол-суб | 1 |
| 412 | 0249203 | Болт с внутренним шестигранником | 4 |
| 433 | 0135904 | Болт с внутренним шестигранником | 4 |
| 443 | 0150810 | Болт с внутренним шестигранником | 4 |
| 476 | 0249204 | Пробка | 7 |
| 480 | 0249205 | Пробка | 2 |
| 490 | 0175235 | Пробка | 10 |
| 590 | 0249206 | Корпус | 1 |
| 591 | 0249207 | Корпус | 1 |
| 592 | 0249208 | Крышка | 1 |
| 594 | 0249209 | Пружина | 1 |
| 595 | 0249210 | Кольцо | 1 |
| 596 | 0249211 | Седло пружины | 1 |
| 598 | 0249212 | Палец | 1 |
| 601 | 0249213 | Пружина | 1 |
| 604 | 0249214 | Проставка | 1 |
| 605 | 0249215 | Золотник пилотный | 1 |
| 606 | 0249216 | Пружина | 1 |
| 607 | 0249217 | Поршень | 2 |
| 608 | 0218849 | Палец поршень | 1 |
| 723 | 4506407 | Уплотнительное кольцо | 18 |
| 724 | 4506408 | Уплотнительное кольцо | 7 |
| 727 | 4509180 | Уплотнительное кольцо | 4 |
| 728 | 4506418 | Уплотнительное кольцо | 1 |
| 732 | 4506416 | Уплотнительное кольцо | 1 |
| 801 | 0124811 | Стопорная гайка | 1 |
| 922 | 4074656 | Винт | 1 |
| 964 | 0192309 | Шарик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
