Управление короб (левый) — HITACHI EX1000

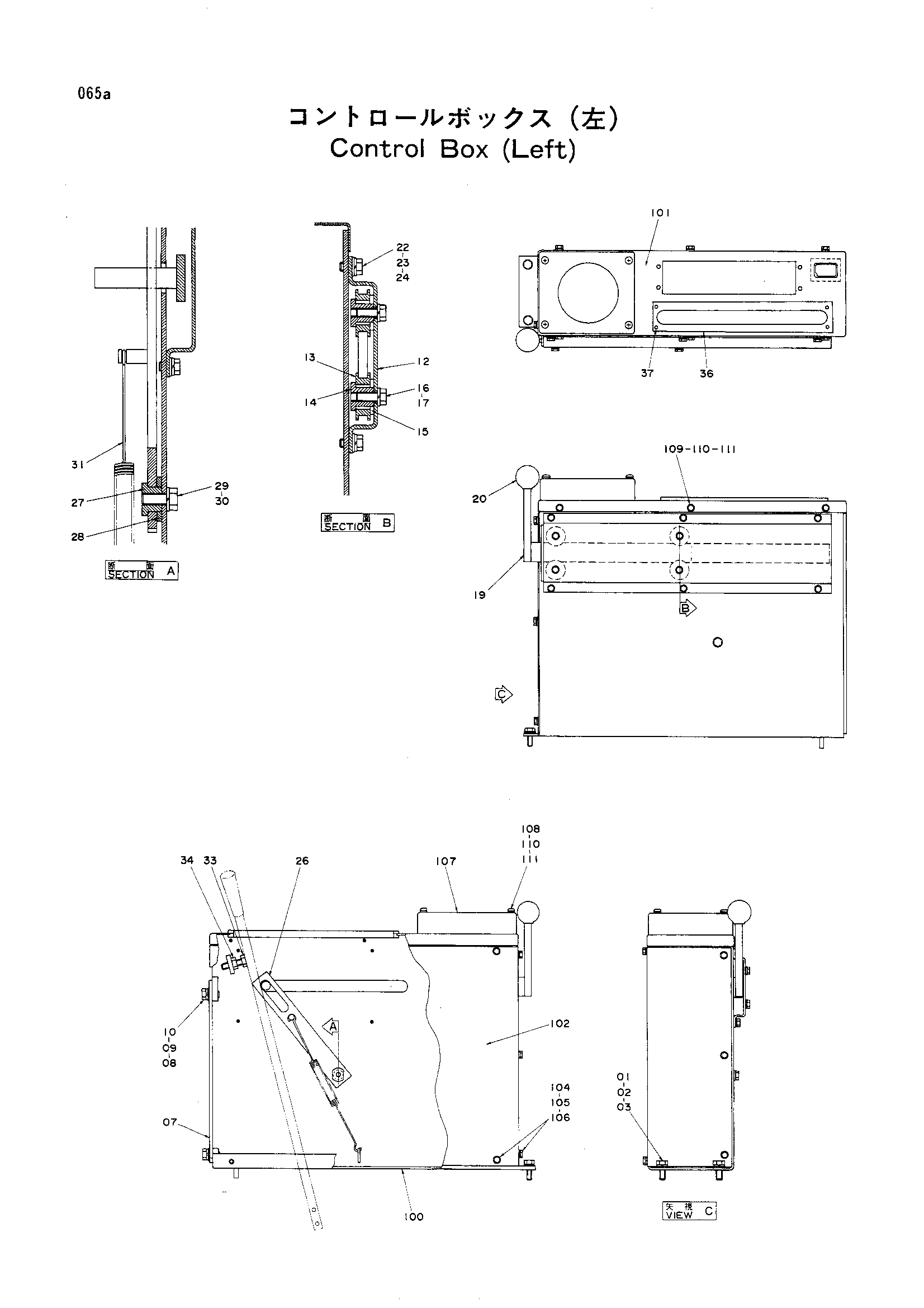

Заводская схема «Управление короб (левый)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901025 | Болт | 4 |
| 01 | J901030 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 07 | 4198712 | Стойка | 1 |
| 08 | J901022 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 12 | 8023862 | Крышка | 1 |
| 13 | 9722924 | Шкив | 4 |
| 14 | 4131474 | Вал шкив | 4 |
| 15 | A590112 | Плоская шайба | 4 |
| 16 | J900616 | Болт | 4 |
| 17 | A590906 | Пружинная шайба | 4 |
| 19 | 8031423 | Рычаг | 1 |
| 20 | 4143169 | Рукоятка | 1 |
| 22 | J900610 | Болт | 6 |
| 23 | A590906 | Пружинная шайба | 6 |
| 24 | A590106 | Плоская шайба | 6 |
| 26 | 9715823 | Тяга | 1 |
| 27 | 4131475 | Фиксатор | 1 |
| 28 | A590116 | Плоская шайба | 1 |
| 29 | J900818 | Болт | 1 |
| 30 | A590908 | Пружинная шайба | 1 |
| 31 | 4137258 | Пружина | 1 |
| 33 | M261036 | Болт | 1 |
| 34 | J950010 | Гайка | 1 |
| 36 | 3044474 | Информационная табличка | 1 |
| 37 | 4177660 | Зажим | 4 |
| 100-111 | 9080601 | Консоль (левый) | 1 |
| 100 | 6009267 | Стойка | 1 |
| 101 | 7019762 | Панель | 1 |
| 102 | 7019763 | Крышка | 1 |
| 104 | J900612 | Болт | 9 |
| 105 | A590906 | Пружинная шайба | 9 |
| 106 | A590106 | Плоская шайба | 9 |
| 107 | 3031127 | Крышка | 1 |
| 108 | J850650 | Винт | 4 |
| 109 | J870612 | Болт | 3 |
| 110 | J251006 | Пружинная шайба | 7 |
| 111 | J250006 | Плоская шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
