Пилотный трубопроводы 1 — HITACHI EX1000

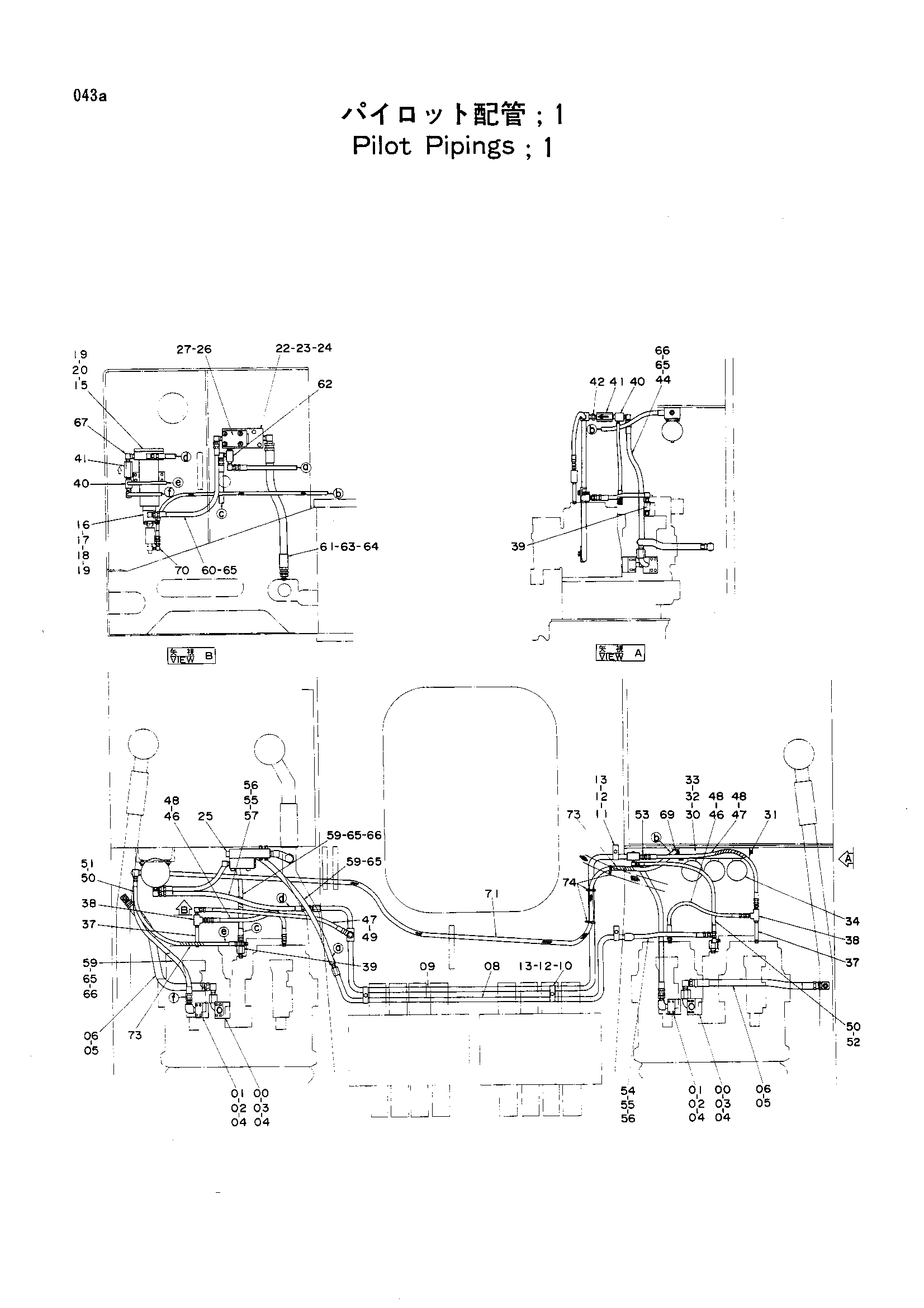

Заводская схема «Пилотный трубопроводы 1» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8028695 | Трубка | 2 |
| 01 | 8028694 | Трубка | 2 |
| 02 | A810030 | Уплотнительное кольцо | 2 |
| 03 | A810035 | Уплотнительное кольцо | 2 |
| 04 | 435637 | Болт с внутренним шестигранником | 16 |
| 05 | 94-1404 | Угловой штуцер | 4 |
| 06 | 4081127 | Резиновый шланг | 2 |
| 08 | 8023732 | Трубка | 1 |
| 09 | 8041680 | Трубка | 1 |
| 10 | 4053593 | Хомут трубки | 2 |
| 11 | 4053594 | Хомут трубки | 2 |
| 12 | J901045 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 15 | 9054081 | Масляный фильтр (пилотный)<для детали: см. сепа | 1 |
| 16 | 4131050 | Блок | 1 |
| 17 | 954493 | Уплотнительное кольцо | 1 |
| 18 | J901070 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 6 |
| 20 | J901020 | Болт | 4 |
| 22 | 3041968 | Коллектор | 1 |
| 23 | J901260 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | 94-2013 | Пробка | 1 |
| 26 | 4223923 | Клапан: предохранительный | 1 |
| 27 | M341065 | Болт с внутренним шестигранником | 4 |
| 30 | 3041893 | Коллектор | 1 |
| 31 | 94-2023 | Пробка | 1 |
| 32 | J901065 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | 4195978 | Гидроаккумулятор | 3 |
| 37 | 4156167 | Трубка | 2 |
| 38 | 94-0661 | Тройник | 2 |
| 39 | 4038215 | Адаптер | 2 |
| 40 | 4092414 | Тройник | 2 |
| 41 | 9034570 | Обратный клапан | 2 |
| 42 | 94-1703 | Адаптер | 1 |
| 44 | 4138010 | Шланг | 1 |
| 46 | 4156460 | Шланг | 2 |
| 47 | 4116047 | Шланг | 2 |
| 48 | 94-1302 | Адаптер | 6 |
| 49 | 94-1402 | Угловой штуцер | 2 |
| 50 | 4055174 | Шланг | 2 |
| 51 | 94-1301 | Адаптер | 2 |
| 52 | 94-1401 | Угловой штуцер | 2 |
| 53 | 94-1602 | Переходник | 1 |
| 54 | 4085229 | Шланг | 1 |
| 55 | 94-1303 | Адаптер | 2 |
| 56 | 94-1403 | Угловой штуцер | 2 |
| 57 | 4138010 | Шланг | 1 |
| 59 | 4152924 | Шланг | 3 |
| 60 | 4067526 | Шланг | 1 |
| 61 | 4158016 | Шланг | 1 |
| 62 | 4223941 | Тройник | 1 |
| 63 | 94-1404 | Угловой штуцер | 1 |
| 64 | 4223919 | Адаптер | 1 |
| 65 | 94-1403 | Угловой штуцер | 7 |
| 66 | 94-1303 | Адаптер | 3 |
| 67 | 4223385 | Угловой штуцер | 1 |
| 69 | 94-1402 | Угловой штуцер | 1 |
| 70 | 4223386 | Угловой штуцер | 1 |
| 71 | 4197772 | Шланг | 1 |
| 73 | 4149557 | Защитный кожух | 2 |
| 74 | 4055311 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
