Гусеничная цепь 700 — HITACHI EX1000

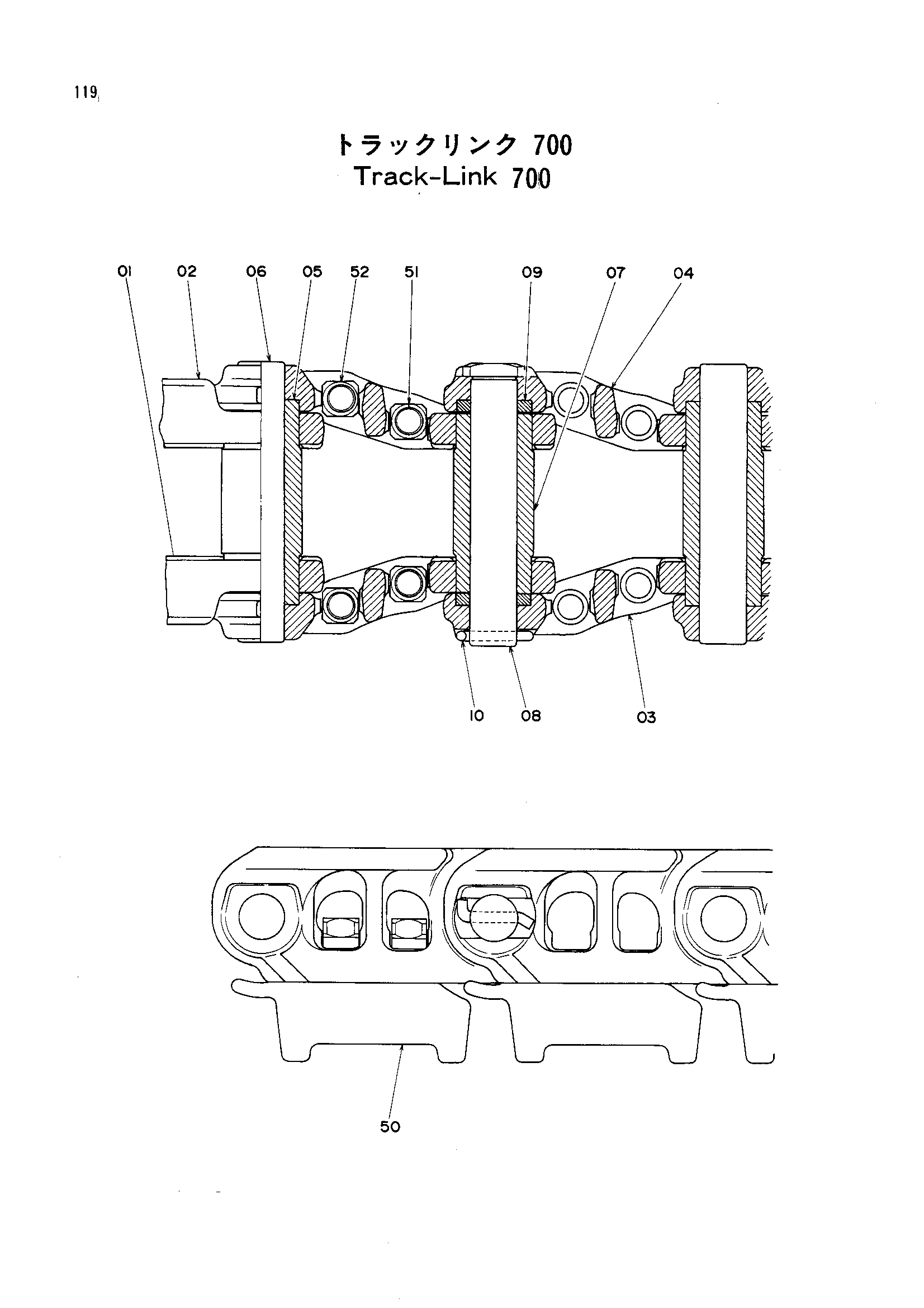

Заводская схема «Гусеничная цепь 700» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9044512 | Гусеничная цепь в сборе | 2 | |
| 01 | 4132761 | Гусеничная цепь (правый) | 48 |
| 01-10 | 4131660 | Гусеничная цепь | 1 |
| 02 | 4132760 | Гусеничная цепь (левый) | 48 |
| 03 | 4132759 | Гусеничная цепь главный (правый) | 1 |
| 04 | 4132758 | Гусеничная цепь главный (левый) | 1 |
| 05 | 4132762 | Втулка гусеница | 48 |
| 06 | 4132765 | Палец тяга | 48 |
| 07 | 4132764 | Соединительная втулка | 1 |
| 08 | 4132766 | Соединительный палец | 1 |
| 09 | 4132763 | Втулка | 2 |
| 10 | 4051870 | Палец | 1 |
| 50 | 1011181 | Башмак | 49 |
| 51 | 4114310 | Болт башмак | 196 |
| 52 | 4114309 | Гайка | 196 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
