Автоматическая смазка система (погрузчик) — HITACHI EX1000

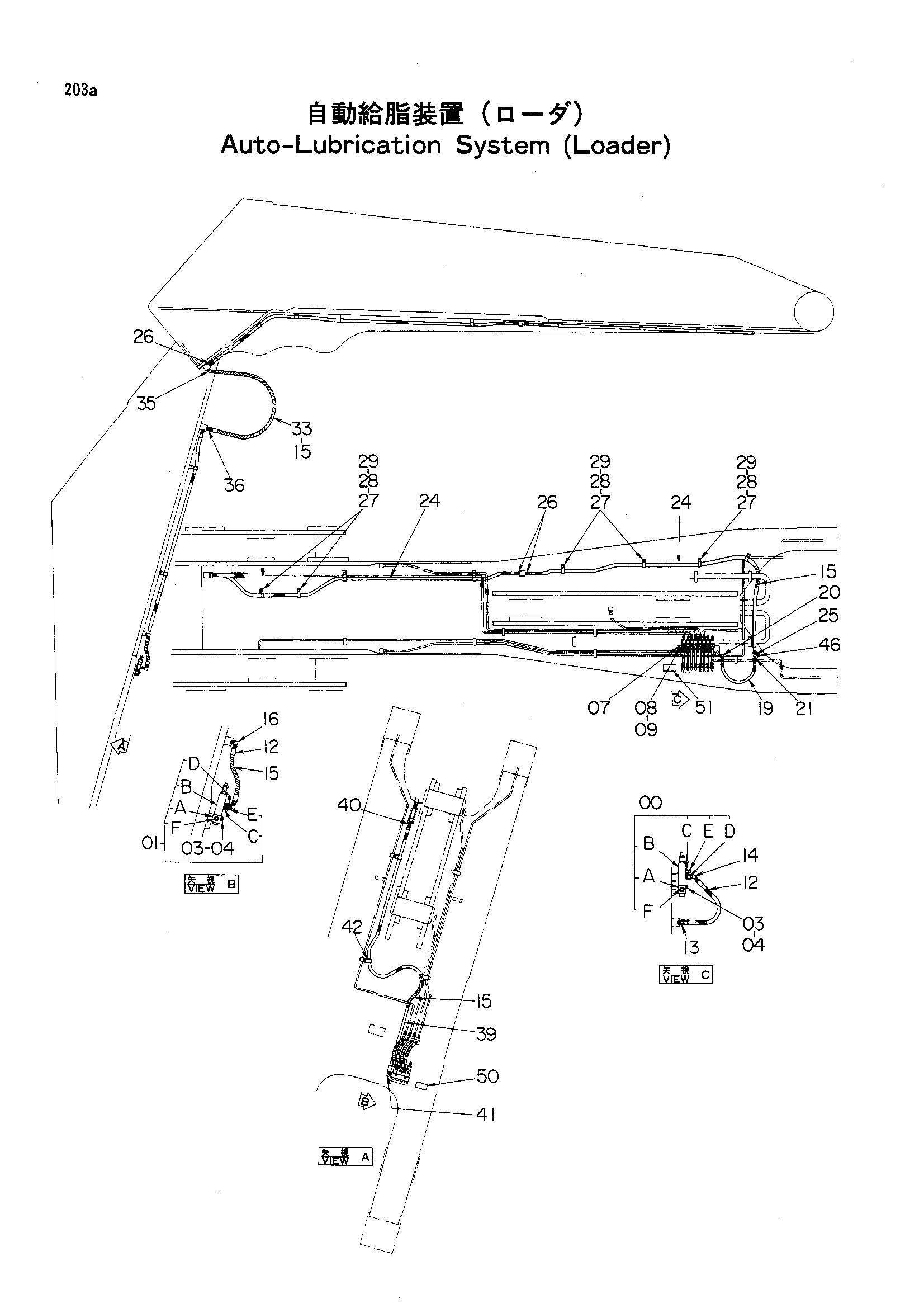

Заводская схема «Автоматическая смазка система (погрузчик)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4249201 | Клапан | 1 |
| 00A | 4219015 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 8 |
| 00C | 4191349 | Адаптер | 8 |
| 00D | 4253225 | Адаптер | 8 |
| 00E | J75481 | Штуцер | 8 |
| 00F | 94-2012 | Пробка | 1 |
| 01 | 4249200 | Клапан | 1 |
| 01A | 4253224 | Коллектор | 1 |
| 01B | 4182051 | Клапан | 4 |
| 01C | 4191349 | Адаптер | 4 |
| 01D | 4253225 | Адаптер | 4 |
| 01E | J75481 | Штуцер | 4 |
| 01F | 94-2012 | Пробка | 1 |
| 03 | J900845 | Болт | 6 |
| 04 | A590908 | Пружинная шайба | 6 |
| 07 | 4249773 | Проставка | 1 |
| 08 | J901235 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 12 | 4036907 | Шланг | 12 |
| 13 | 94-1301 | Адаптер | 8 |
| 14 | 94-1501 | Угловой штуцер | 8 |
| 15 | 4149557 | Защитный кожух | 15 |
| 16 | 94-1401 | Угловой штуцер | 8 |
| 19 | 4141395 | Шланг | 1 |
| 20 | 94-1402 | Угловой штуцер | 1 |
| 21 | 94-1302 | Адаптер | 1 |
| 24 | 4249358 | Шланг | 2 |
| 25 | 94-1403 | Угловой штуцер | 1 |
| 26 | 94-1303 | Адаптер | 3 |
| 27 | 4192035 | Зажим | 8 |
| 28 | J901016 | Болт | 5 |
| 29 | A590910 | Пружинная шайба | 5 |
| 33 | 4158151 | Шланг | 1 |
| 35 | 94-1503 | Угловой штуцер | 1 |
| 36 | 94-1303 | Адаптер | 1 |
| 39 | 4060986 | Шланг | 1 |
| 40 | 94-1302 | Адаптер | 1 |
| 41 | 94-1402 | Угловой штуцер | 1 |
| 42 | 4190277 | Зажим | 3 |
| 46 | 94-2025 | Пробка | 1 |
| 50 | 3048351 | Информационная табличка(японский) | 1 |
| 50 | 3055675 | Информационная табличка(английский) | 1 |
| 51 | 3048352 | Информационная табличка(японский) | 1 |
| 51 | 3055674 | Информационная табличка(английский) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
