Гидроцилиндр рукояти (экскаватор) — HITACHI EX1000

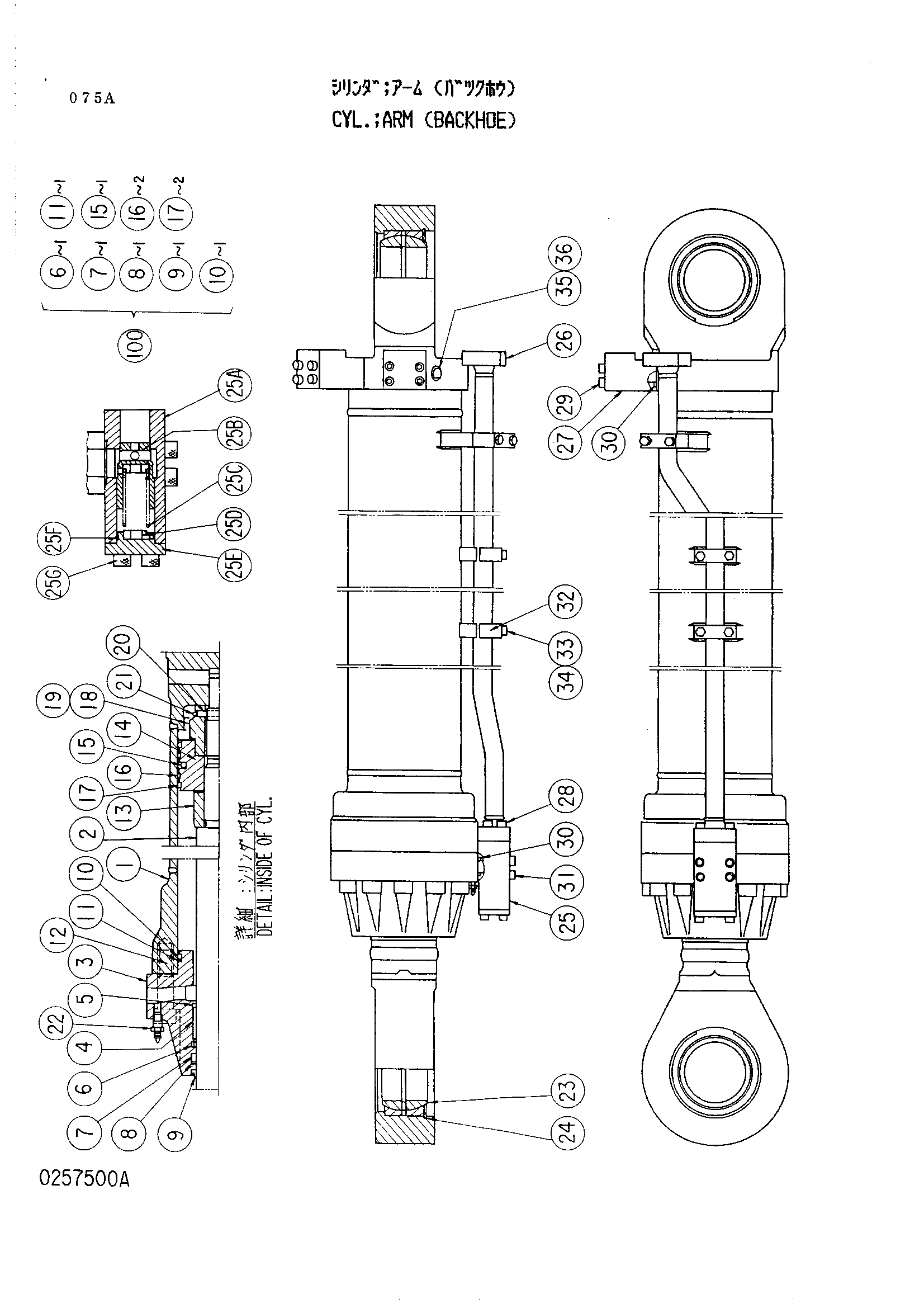

Заводская схема «Гидроцилиндр рукояти (экскаватор)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4165449 | Гидроцилиндр рукояти | 1 | |
| 1 | 0257501 | Труба гидроцилиндра | 1 |
| 2 | 0257502 | Шток поршня | 1 |
| 3 | 0257525 | Головка гидроцилиндра | 1 |
| 4 | 0257526 | Втулка | 1 |
| 5 | 0161002 | Стопорное кольцо | 1 |
| 6 | 0257506 | Кольцо | 1 |
| 7 | 0257507 | Кольцо U | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0257509 | Грязесъёмное кольцо | 1 |
| 10 | 4140491 | Уплотнительное кольцо | 1 |
| 11 | 0257510 | Опорное кольцо | 1 |
| 12 | 0257511 | Болт с внутренним шестигранником | 10 |
| 13 | 0257512 | Амортизатор подшипник. | 1 |
| 14 | 0257513 | Поршень | 1 |
| 15 | 4199560 | Уплотнительное кольцо | 1 |
| 16 | 4199808 | Кольцо | 2 |
| 17 | 4199809 | Кольцо | 2 |
| 18 | 0257517 | Гайка | 1 |
| 19 | 0257518 | Регулировочная шайба | 1 |
| 20 | 0257519 | Палец | 1 |
| 21 | 0257520 | Стопорное кольцо | 1 |
| 22 | 0237418 | Бреедер воздушный | 1 |
| 23 | 0257521 | Брг.спхерикал | 2 |
| 24 | 4094941 | Стопорное кольцо | 2 |
| 25 | 0257522 | Клапан словретурн | 1 |
| 25A | 0242723 | Корпус клапан | 1 |
| 25B | 0257528 | Клапан | 1 |
| 25C | 4153721 | Пружина | 1 |
| 25D | 4094938 | Гуаиде пружина | 2 |
| 25E | 4094939 | Пробка | 1 |
| 25F | A811045 | Уплотнительное кольцо | 1 |
| 25G | 0242725 | Болт с внутренним шестигранником | 4 |
| 26 | 0257523 | Трубка | 1 |
| 27 | 0257524 | Соединение | 1 |
| 28 | 4104495 | Болт с внутренним шестигранником | 4 |
| 29 | 4104462 | Болт с внутренним шестигранником | 4 |
| 30 | 4069900 | Уплотнительное кольцо | 4 |
| 31 | M341600 | Болт с внутренним шестигранником | 4 |
| 32 | 0242729 | Держатель | 3 |
| 33 | 0242730 | Болт | 6 |
| 34 | 4069706 | Пружинная шайба | 6 |
| 35 | 0242508 | Пробка | 1 |
| 36 | 4506418 | Уплотнительное кольцо | 1 |
| 100 | 4171994 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
