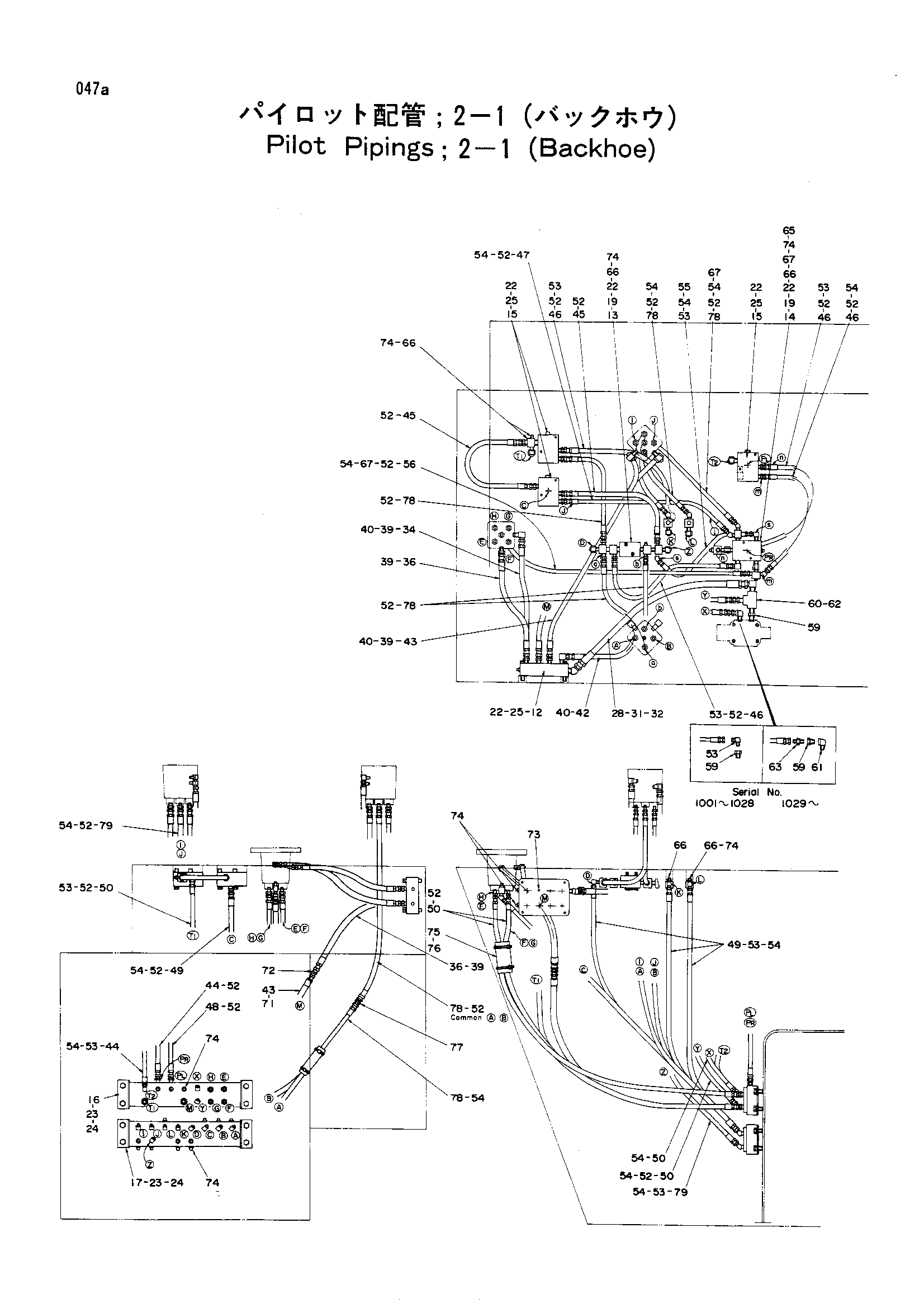

Пилотный трубопроводы 2-1 (экскаватор) — HITACHI EX1000

Заводская схема «Пилотный трубопроводы 2-1 (экскаватор)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
12	4119007	Блок	1
13	9021845	Челночный клапан	1
14	4087145	Челночный клапан	1
15	9402950	Клапан	3
16	8023741	Коллектор	1
17	8023740	Коллектор	1
19	J901055	Болт	4
22	A590910	Пружинная шайба	14
23	A590912	Пружинная шайба	8
24	J901222	Болт	8
25	J901060	Болт	10
28	4138010	Шланг	1
31	94-1403	Угловой штуцер	1
32	94-1503	Угловой штуцер	1
34	4124806	Нейлоновый шланг	1
36	4124807	Нейлоновый шланг	2
39	94-1302	Адаптер	6
40	94-1402	Угловой штуцер	7
42	4129762	Нейлоновый шланг	2
43	4123226	Нейлоновый шланг	3
44	4509866	Нейлоновый шланг	2
45	4111501	Нейлоновый шланг	2
46	4129748	Нейлоновый шланг	4
47	4124783	Нейлоновый шланг	1
48	4509858	Нейлоновый шланг	1
49	4043584	Нейлоновый шланг	4
50	4098903	Нейлоновый шланг	7
52	94-1301	Адаптер	38
53	94-1401	Угловой штуцер	10
53	94-1401	Угловой штуцер	11
54	94-1501	Угловой штуцер	19
55	4098901	Нейлоновый шланг	1
56	4098902	Нейлоновый шланг	1
59	94-1608	Переходник	2
60	94-1703	Адаптер	1
61	94-0632	Угловой штуцер	1
62	94-0662	Тройник	1
63	94-1301	Адаптер	1
65	4119004	Тройник	1
66	4092415	Адаптер	9
67	4015427	Адаптер	4
71	4144089	Адаптер	1
72	4151182	Адаптер	1
73	94-2023	Пробка	1
74	94-2022	Пробка	25
75	4141494	Резиновая втулка	1
76	4055312	Ленточный зажим	12
77	4151181	Адаптер	2
78	4129749	Нейлоновый шланг	10
79	4141034	Нейлоновый шланг	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
