Полуудлинённый рукоять 4.4M в сборе — HITACHI EX1000

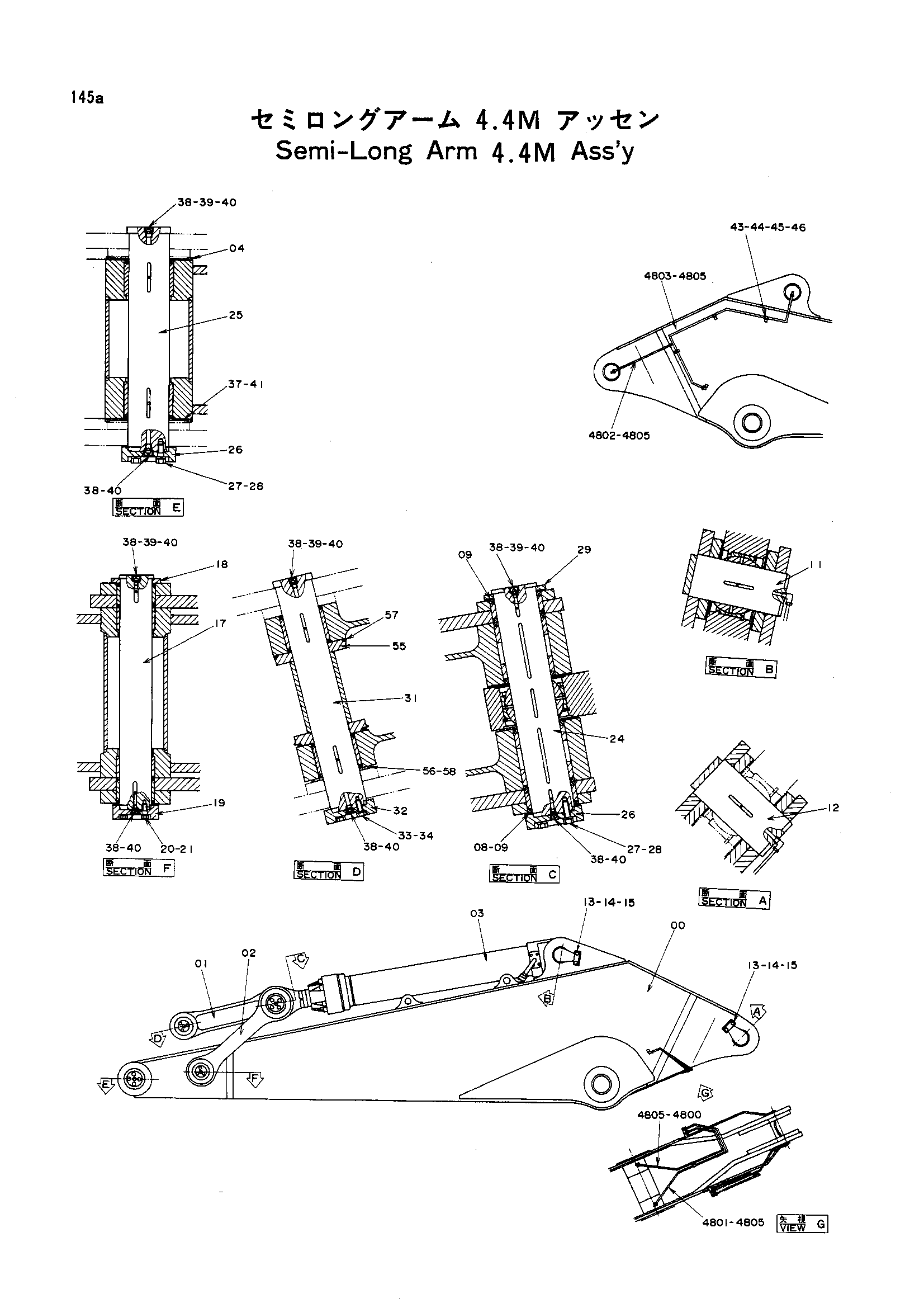

Заводская схема «Полуудлинённый рукоять 4.4M в сборе» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9081680 | Рукоять 4.4M в сборе | 1 | |
| 00 | 9069541 | Рукоять 4.4M<для детали: см. отдельный паге | 1 |
| 01 | 9070656 | Тяга A<для детали: см. отдельный паге> | 2 |
| 02 | 9046498 | Тяга B<для детали: см. отдельный паге> | 2 |
| 03 | 4193517 | Гидроцилиндр ковша | 1 |
| 04 | 4136522 | Уплотнительное кольцо | 2 |
| 11 | 9716622 | Палец | 1 |
| 12 | 9716624 | Палец | 1 |
| 13 | 4122729 | Пластина | 2 |
| 14 | M112045 | Болт | 4 |
| 15 | A590920 | Пружинная шайба | 4 |
| 17 | 3024773 | Палец | 1 |
| 18 | 4040930 | Шайба | 1 |
| 19 | 3015951 | Ограничитель | 1 |
| 20 | M111645 | Болт | 3 |
| 21 | A590916 | Пружинная шайба | 3 |
| 24 | 3024772 | Палец | 1 |
| 25 | 9716625 | Палец | 1 |
| 26 | 4136627 | Ограничитель | 2 |
| 27 | M112050 | Болт | 8 |
| 28 | A590920 | Пружинная шайба | 8 |
| 29 | 4136625 | Проставка | 1 |
| 31 | 9716621 | Палец | 1 |
| 32 | 3015952 | Ограничитель | 1 |
| 33 | M111645 | Болт | 3 |
| 34 | A590916 | Пружинная шайба | 3 |
| 37 | 4165444 | Регулировочная шайба 2.3 | 1 |
| 38 | 4105912 | Колпачок | 8 |
| 39 | 4130686 | Втулка | 4 |
| 40 | J75481 | Штуцер | 8 |
| 41 | 4191279 | Регулировочная шайба 1.0 | 2 |
| 43 | 4032160 | Хомут | 4 |
| 44 | 4032161 | Резиновая прокладка | 4 |
| 45 | J901228 | Болт | 4 |
| 46 | A590912 | Пружинная шайба | 4 |
| 4800 | 4193754 | Трубка | 1 |
| 4801 | 4193755 | Трубка | 1 |
| 4802 | 4193756 | Трубка | 1 |
| 4803 | 4193757 | Трубка | 1 |
| 4805 | 4130175 | Штуцер трубки | 8 |
| 55 | 9727402 | Проставка | 1 |
| 56 | 4196144 | Регулировочная шайба 0.8 | 5 |
| 57 | 4102704 | Уплотнительное кольцо | 2 |
| 58 | 4200395 | Регулировочная шайба 2.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
