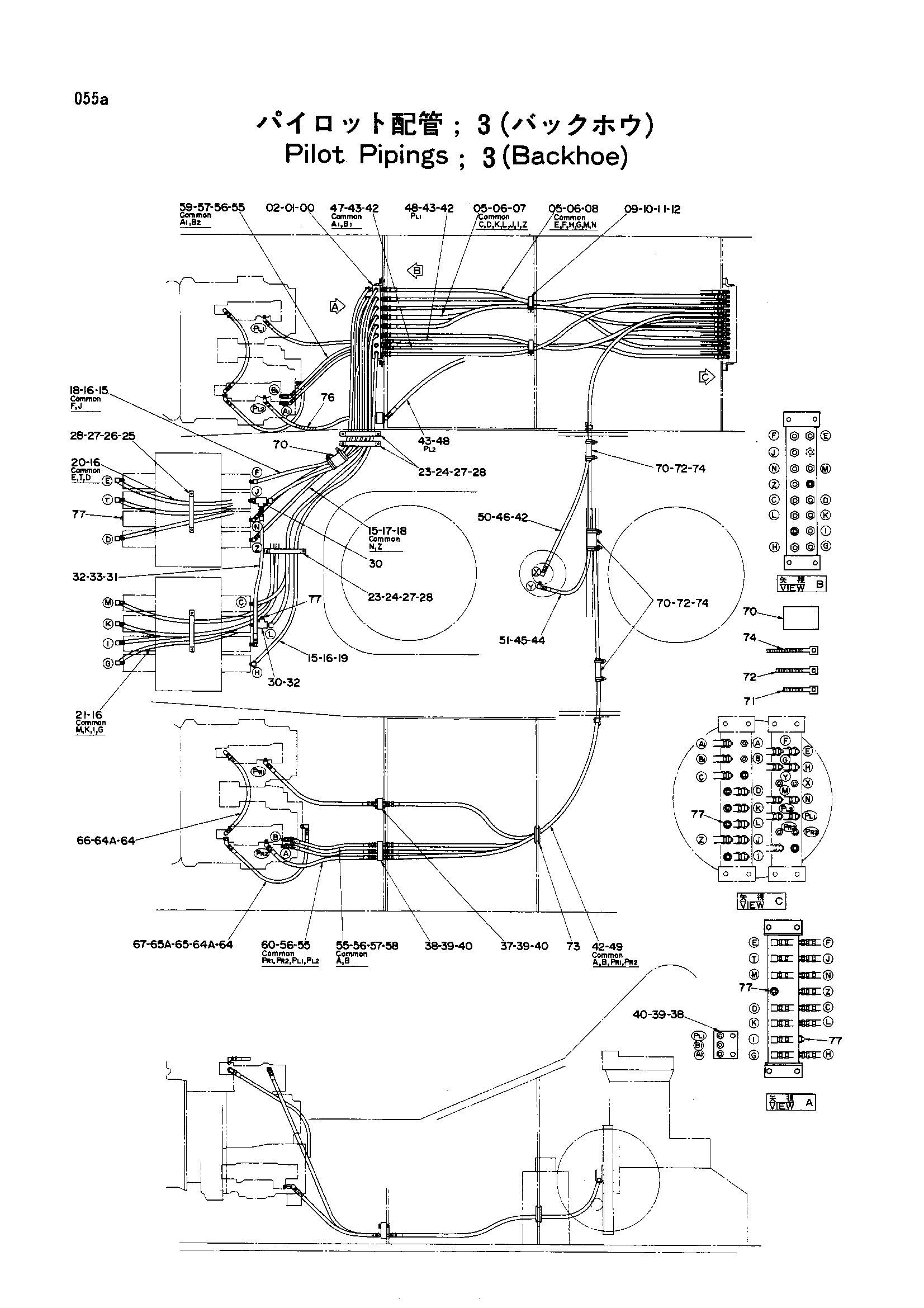

Пилотный трубопроводы 3 (экскаватор) — HITACHI EX1000

Заводская схема «Пилотный трубопроводы 3 (экскаватор)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9715806	Коллектор	1
01	J901018	Болт	4
02	A590910	Пружинная шайба	4
05	94-1302	Адаптер	13
06	94-1502	Угловой штуцер	13
07	4137694	Нейлоновый шланг	7
08	4129764	Нейлоновый шланг	6
09	4053865	Хомут трубки	2
10	4514836	Резиновая прокладка	2
11	J901020	Болт	4
12	A590910	Пружинная шайба	4
15	94-1302	Адаптер	7
16	94-1402	Угловой штуцер	19
17	94-1502	Угловой штуцер	2
18	4192092	Шланг	4
19	4118274	Шланг	3
20	4192091	Шланг	3
21	4116049	Шланг	4
23	9730271	Хомут	3
24	4223378	Резиновая прокладка	3
25	9719892	Хомут	2
26	4156629	Резиновая прокладка	2
27	J901020	Болт	10
28	A590910	Пружинная шайба	10
30	4119005	Тройник	2
31	94-1302	Адаптер	1
32	94-1402	Угловой штуцер	1
33	4116047	Шланг	1
37	4131048	Блок	2
38	4131049	Блок	2
39	J901045	Болт	8
40	A590910	Пружинная шайба	8
42	94-1302	Адаптер	12
43	94-1502	Угловой штуцер	5
44	4223382	Адаптер	1
45	94-1401	Угловой штуцер	1
46	4223386	Угловой штуцер	1
47	4137694	Нейлоновый шланг	2
48	4129764	Нейлоновый шланг	2
49	4136363	Нейлоновый шланг	4
50	4123228	Нейлоновый шланг	1
51	4124788	Нейлоновый шланг	1
55	94-1301	Адаптер	8
56	94-1501	Угловой штуцер	8
57	485382	Адаптер	4
58	4022544	Шланг	2
59	4055174	Шланг	2
60	4022542	Шланг	4
64	4112300	Угловой штуцер	6
64A	957366	Уплотнительное кольцо	1
65	4108100	Угловой штуцер	2
65A	957366	Уплотнительное кольцо	1
66	4138631	Шланг	2
67	4131566	Шланг	2
70	4141494	Резиновая втулка	4
71	4055311	Ленточный зажим	10
72	4055312	Ленточный зажим	20
73	4509404	Резиновая втулка	1
74	4121859	Ленточный зажим	5
76	4044420	Защитный кожух	1
77	94-2023	Пробка	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
