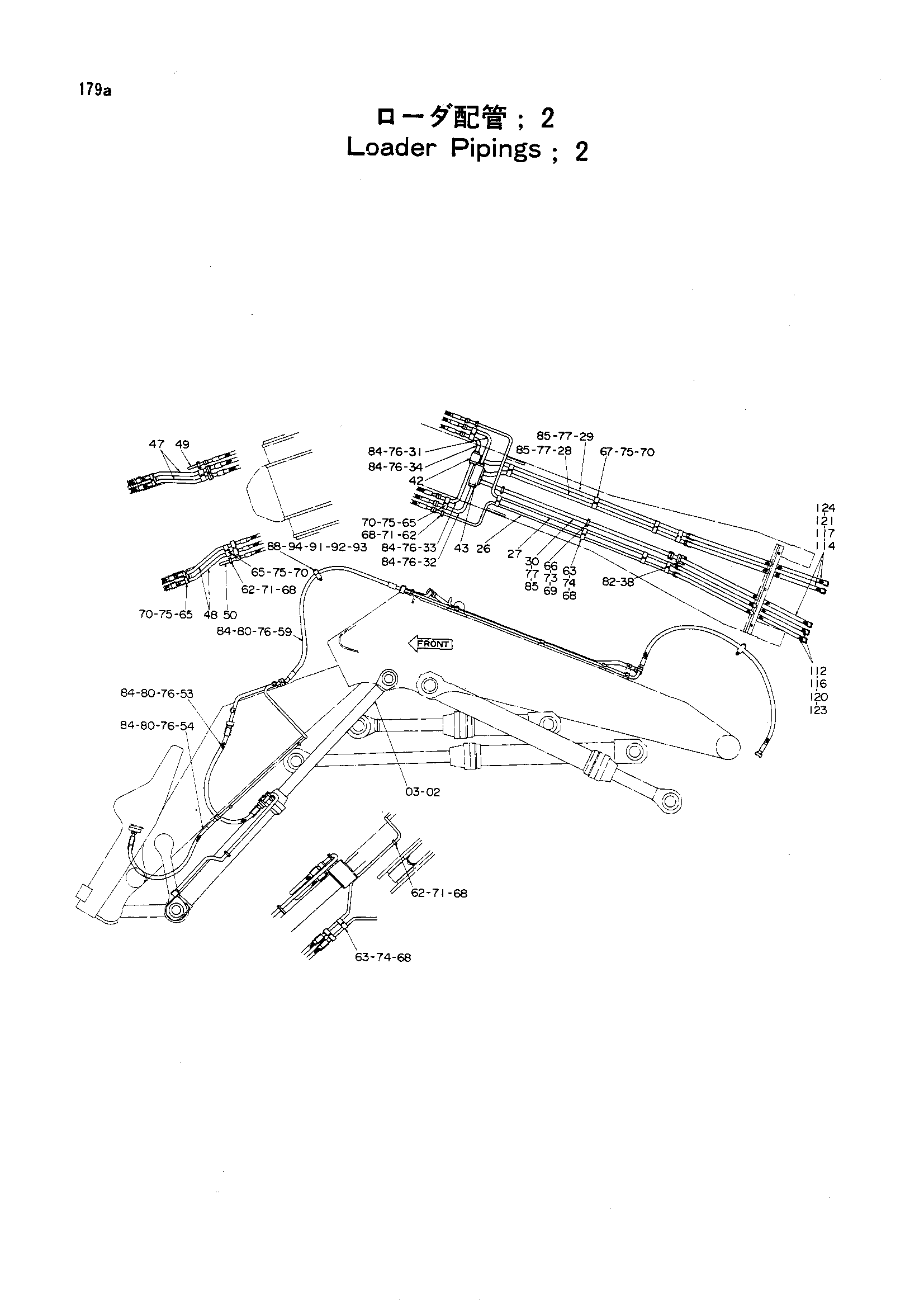

Погрузчик трубопроводы 2 — HITACHI EX1000

Заводская схема «Погрузчик трубопроводы 2» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4157140	Гидроцилиндр. наклон (правый)	1
03	4157141	Гидроцилиндр. наклон (левый)	1
26	8023337	Трубка	1
27	8023381	Трубка	1
28	8023380	Трубка	1
29	8023324	Трубка	1
30	8023379	Трубка	1
31	8023377	Трубка	1
32	8023378	Трубка	1
33	8023325	Трубка	1
34	8023335	Трубка	1
38	4219118	Обратный клапан	1
42	3023285	Блок	1
43	3023287	Блок	1
47	8028673	Трубка	2
48	8028672	Трубка	2
49	8028669	Трубка	1
50	8028670	Трубка	1
53	4180328	Шланг	4
54	4180329	Шланг	2
59	4223582	Шланг	6
62	4118859	Хомут трубки	6
63	4118863	Хомут трубки	5
65	4130261	Хомут трубки	6
66	4118861	Хомут трубки	4
67	4118858	Хомут трубки	4
68	J901270	Болт	22
69	J901280	Болт	8
70	J901480	Болт	20
71	439037	Стопорная пластина	6
73	X4848	Стопорная шайба	4
74	442687	Стопорная пластина	5
75	4096893	Стопорная пластина	10
76	4508805	Уплотнительное кольцо	28
77	4510169	Уплотнительное кольцо	3
80	4089703	Разъёмный фланец	48
84	M341445	Болт с внутренним шестигранником	112
85	M341650	Болт с внутренним шестигранником	12
88	3032230	Хомут	4
91	J950012	Гайка	8
92	449490	Шайба	8
93	4115284	Резиновая прокладка	6
94	J901210	Болт	4
112	4130699	Шланг	2
114	4130700	Шланг	3
116	4508805	Уплотнительное кольцо	4
117	4510169	Уплотнительное кольцо	6
120	4089703	Разъёмный фланец	8
121	4075854	Разъёмный фланец	12
123	M341445	Болт с внутренним шестигранником	16
124	M341650	Болт с внутренним шестигранником	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
