Гидромотор хода защита — HITACHI EX1000

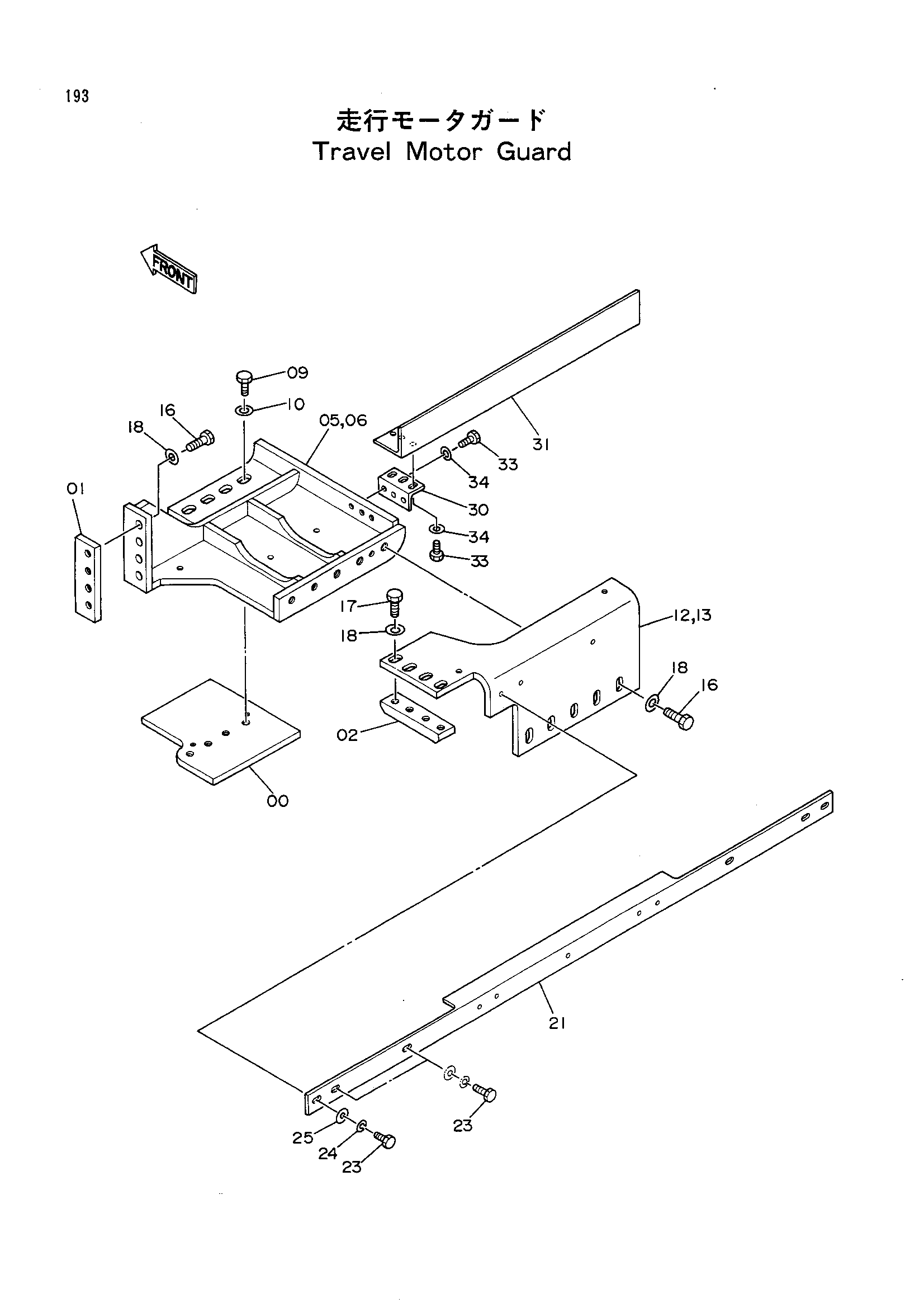

Заводская схема «Гидромотор хода защита» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4247054 | Пластина | 2 |
| 01 | 4243957 | Седло винта | 2 |
| 02 | 4243958 | Седло винта | 2 |
| 05 | 7021356 | Защита (левый) | 1 |
| 06 | 7021357 | Защита (правый) | 1 |
| 09 | M112460 | Болт | 8 |
| 10 | 4085614 | Шайба | 8 |
| 12 | 2028243 | Защита (левый) | 1 |
| 13 | 2028244 | Защита (правый) | 1 |
| 16 | M112465 | Болт | 18 |
| 17 | M112471 | Болт | 8 |
| 18 | 4085614 | Шайба | 26 |
| 21 | 3047535 | Кронштейн | 1 |
| 23 | J901245 | Болт | 6 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | 4086891 | Шайба | 2 |
| 30 | 4248726 | Кронштейн | 2 |
| 31 | 3048061 | Защитный кожух | 1 |
| 33 | J901630 | Болт | 12 |
| 34 | 4114405 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
