Насос привод устройство — HITACHI EX1000

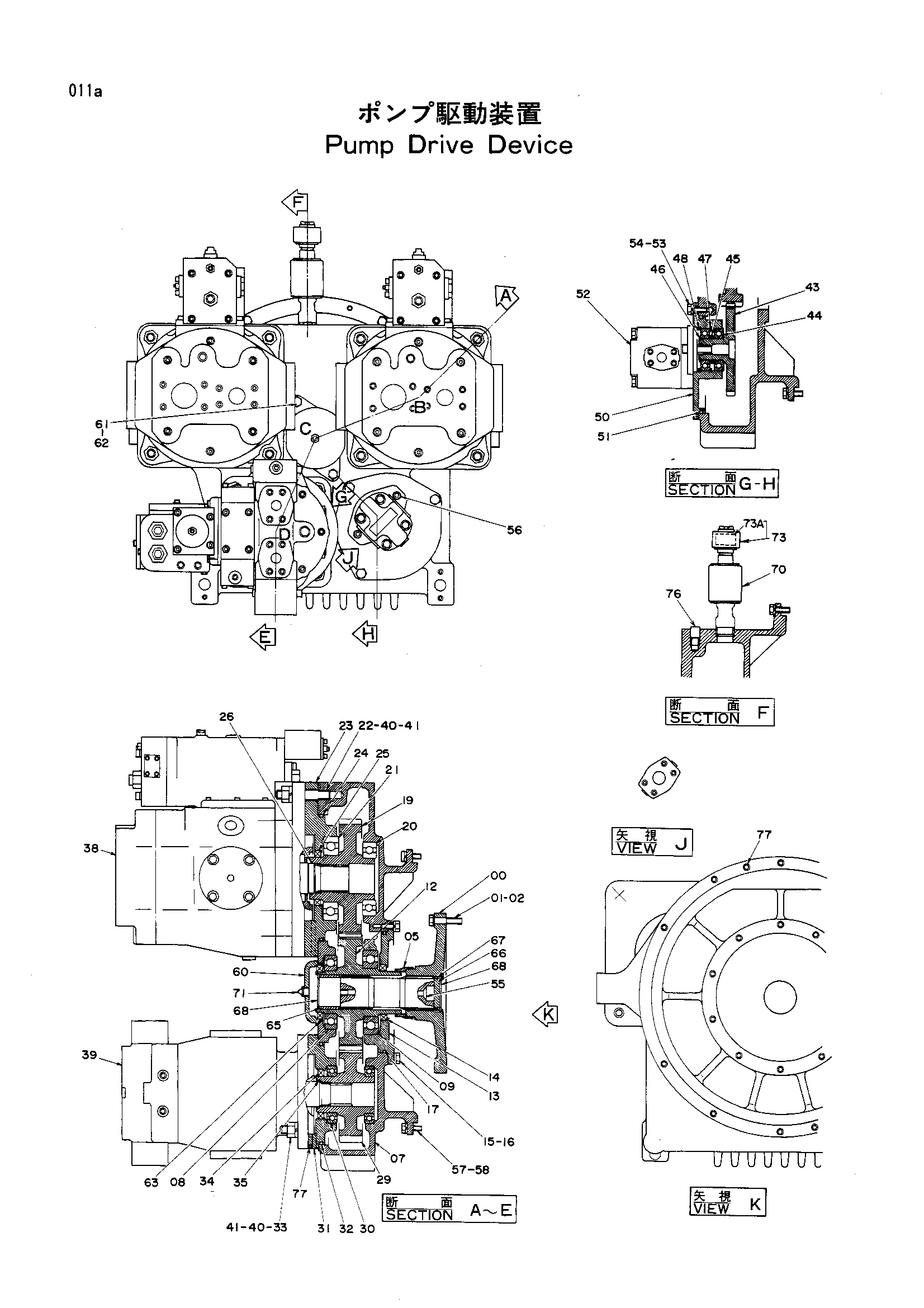

Заводская схема «Насос привод устройство» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9053726 | Насос привод устройство | 2 | |
| 00 | 2018982 | Муфта | 1 |
| 01 | J901255 | Болт | 10 |
| 02 | A590912 | Пружинная шайба | 10 |
| 05 | 4127435 | Уплотнение кольцо | 1 |
| 07 | 0000417 | Корпус | 1 |
| 08 | 967688 | Шариковый подшипник | 1 |
| 09 | 4095191 | Шариковый подшипник | 1 |
| 12 | 2018819 | Шестерня | 1 |
| 13 | 2015022 | Картридж | 1 |
| 14 | 4113299 | Масляное уплотнение | 2 |
| 15 | J901028 | Болт | 6 |
| 16 | A590910 | Пружинная шайба | 6 |
| 17 | A810220 | Уплотнительное кольцо | 1 |
| 19 | 2015341 | Шестерня | 2 |
| 20 | 967688 | Шариковый подшипник | 2 |
| 21 | 4095191 | Шариковый подшипник | 2 |
| 22 | M711871 | Болт шпилька | 8 |
| 23 | 3028604 | Картридж | 2 |
| 24 | A810230 | Уплотнительное кольцо | 2 |
| 25 | 4113299 | Масляное уплотнение | 2 |
| 26 | 4144748 | Уплотнительное кольцо | 2 |
| 29 | 3022328 | Шестерня | 1 |
| 30 | 4023596 | Шариковый подшипник | 2 |
| 31 | 3028689 | Картридж | 1 |
| 32 | A810180 | Уплотнительное кольцо | 1 |
| 33 | M711863 | Болт шпилька | 4 |
| 34 | 4076048 | Масляное уплотнение | 1 |
| 35 | 4153124 | Уплотнительное кольцо | 1 |
| 38 | 4209318 | Помп поршень | 2 |
| 39 | 4160879 | Поршневой насос | 1 |
| 40 | J951018 | Гайка | 12 |
| 41 | A590918 | Пружинная шайба | 12 |
| 43 | 3037557 | Шестерня | 2 |
| 44 | 4002151 | Шариковый подшипник | 2 |
| 45 | 4070978 | Проставка | 1 |
| 46 | 962002 | Стопорное кольцо | 1 |
| 47 | 988850 | Стопорное кольцо | 1 |
| 48 | 4128004 | Проставка | 1 |
| 50 | 3022331 | Картридж | 1 |
| 51 | A810180 | Уплотнительное кольцо | 1 |
| 52 | 4127934 | Шестерённый насос | 1 |
| 53 | J901028 | Болт | 3 |
| 54 | A590910 | Пружинная шайба | 3 |
| 55 | 3022327 | Вал | 1 |
| 56 | M341022 | Болт с внутренним шестигранником | 2 |
| 57 | J901032 | Болт | 10 |
| 58 | A590910 | Пружинная шайба | 10 |
| 60 | 3028831 | Картридг | 1 |
| 61 | J901030 | Болт | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 63 | A810110 | Уплотнительное кольцо | 1 |
| 65 | 4154570 | Проставка | 1 |
| 66 | 4154571 | Ограничитель | 1 |
| 67 | A810060 | Уплотнительное кольцо | 1 |
| 68 | 4086775 | Стопорное кольцо | 2 |
| 70 | 9727463 | Трубка | 1 |
| 71 | J75481 | Штуцер | 1 |
| 73 | 4083754 | Сапун | 1 |
| 73A | 4211473 | Элемент | 1 |
| 76 | 428028 | Пробка | 1 |
| 77 | 494465 | Колпачок | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
