Дренажный трубопроводы — HITACHI EX1000

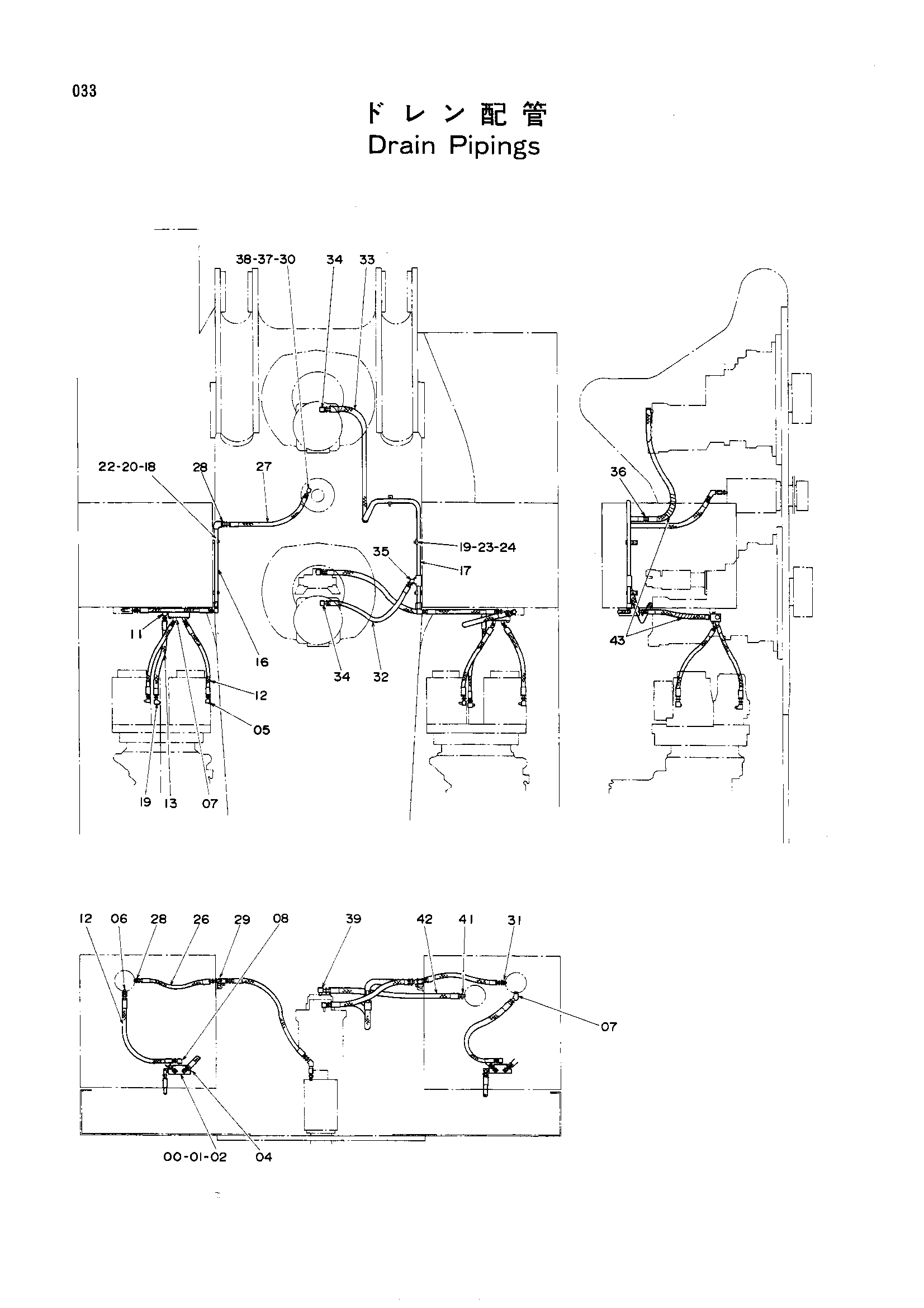

Заводская схема «Дренажный трубопроводы» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3023707 | Блок | 2 |
| 01 | J901065 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 94-2025 | Пробка | 2 |
| 05 | 4065118 | Угловой штуцер | 4 |
| 06 | 94-1304 | Адаптер | 1 |
| 07 | 94-1504 | Угловой штуцер | 5 |
| 08 | 94-1404 | Угловой штуцер | 2 |
| 09 | 4082548 | Угловой штуцер | 2 |
| 11 | 94-1403 | Угловой штуцер | 2 |
| 12 | 4081127 | Резиновый шланг | 6 |
| 13 | 4138010 | Шланг | 2 |
| 16 | 9719812 | Трубка | 1 |
| 17 | 8028954 | Трубка | 1 |
| 18 | 4053594 | Хомут трубки | 2 |
| 19 | 4053595 | Хомут трубки | 3 |
| 20 | J901040 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | A590912 | Пружинная шайба | 3 |
| 24 | J901255 | Болт | 3 |
| 26 | 4085229 | Шланг | 2 |
| 27 | 4055239 | Шланг | 1 |
| 28 | 94-1303 | Адаптер | 3 |
| 29 | 94-1403 | Угловой штуцер | 2 |
| 30 | 94-1503 | Угловой штуцер | 1 |
| 31 | 94-1603 | Переходник | 1 |
| 32 | 4081127 | Резиновый шланг | 1 |
| 33 | 4028964 | Шланг | 1 |
| 34 | 4065118 | Угловой штуцер | 2 |
| 35 | 94-1504 | Угловой штуцер | 1 |
| 36 | 94-1304 | Адаптер | 1 |
| 37 | 94-1703 | Адаптер | 1 |
| 38 | 94-0677 | Разъём S | 1 |
| 39 | 4065118 | Угловой штуцер | 1 |
| 41 | 94-1304 | Адаптер | 1 |
| 42 | 4157678 | Шланг | 1 |
| 43 | 4044420 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
