Автоматическая смазка система (суперструктуре) — HITACHI EX1000

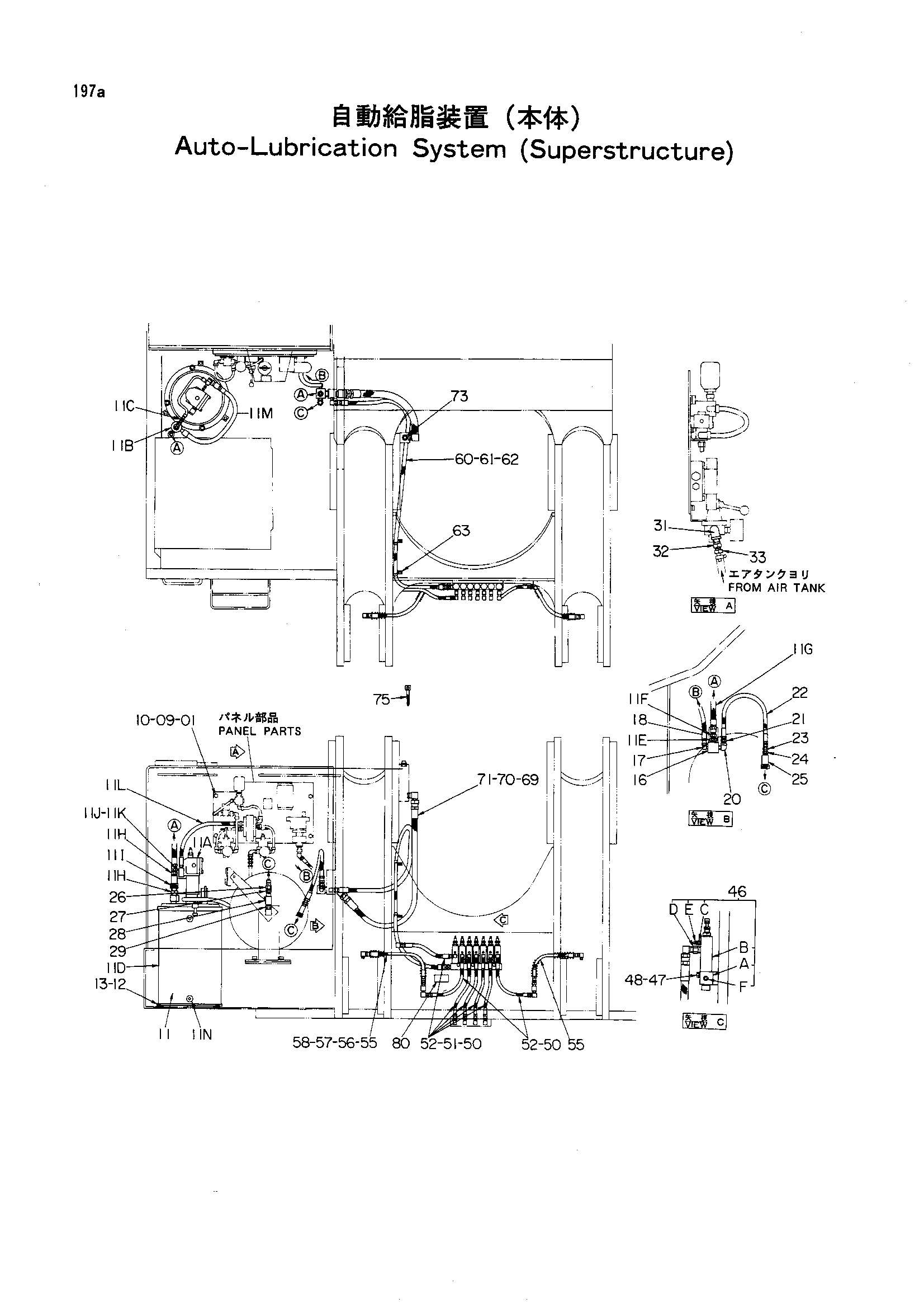

Заводская схема «Автоматическая смазка система (суперструктуре)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901020 | Болт | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | 4248110 | Лубрикатор | 1 |
| 11A | 4214672 | Насос | 1 |
| 11B | 4214673 | Клапан в сборе | 1 |
| 11C | 4210190 | Обратный клапан | 1 |
| 11D | 4214674 | Барабан в сборе | 1 |
| 11E | 4210188 | Переходник | 1 |
| 11F | 4210185 | Адаптер | 1 |
| 11G | 4214675 | Шланг | 1 |
| 11H | 4210185 | Адаптер | 2 |
| 11I | 4253146 | Муфта | 1 |
| 11J | 4210170 | Муфта | 1 |
| 11K | 4210173 | Штуцер | 1 |
| 11L | 4214676 | Воздушный шланг | 1 |
| 11M | 4210179 | Шланг | 1 |
| 11N | 4214677 | Пробка | 2 |
| 12 | J901022 | Болт | 3 |
| 13 | A590910 | Пружинная шайба | 3 |
| 16 | 4179929 | Тройник | 1 |
| 17 | 94-1401 | Угловой штуцер | 1 |
| 18 | 4088214 | Шланг | 1 |
| 20 | 94-0632 | Угловой штуцер | 1 |
| 21 | 94-1602 | Переходник | 1 |
| 22 | 4055122 | Шланг | 1 |
| 23 | 94-1302 | Адаптер | 1 |
| 24 | 94-1602 | Переходник | 1 |
| 25 | 4098597 | Самоуплотняющееся соединение | 1 |
| 26 | 4033129 | Муфта | 1 |
| 27 | 94-1608 | Переходник | 1 |
| 28 | 4248720 | Клапан | 1 |
| 29 | 94-1702 | Адаптер | 1 |
| 31 | 94-0647 | Угловой штуцер | 1 |
| 32 | J728382 | Переходник | 1 |
| 33 | 4130659 | Адаптер | 1 |
| 46 | 4248108 | Клапан | 1 |
| 46A | 4219014 | Коллектор | 1 |
| 46B | 4182051 | Клапан | 7 |
| 46C | 4191349 | Адаптер | 7 |
| 46D | 4253225 | Адаптер | 7 |
| 46E | J75481 | Штуцер | 7 |
| 46F | 94-2012 | Пробка | 1 |
| 47 | J900845 | Болт | 3 |
| 48 | A590908 | Пружинная шайба | 3 |
| 50 | 94-1401 | Угловой штуцер | 14 |
| 51 | 4085073 | Адаптер | 5 |
| 52 | 4036907 | Шланг | 7 |
| 55 | 4055174 | Шланг | 2 |
| 56 | 94-1401 | Угловой штуцер | 1 |
| 57 | 94-1301 | Адаптер | 1 |
| 58 | 4055154 | Защита шланга | 1 |
| 60 | 94-1302 | Адаптер | 1 |
| 61 | 4060986 | Шланг | 1 |
| 62 | 94-1402 | Угловой штуцер | 1 |
| 63 | 4190277 | Зажим | 2 |
| 69 | 94-1404 | Угловой штуцер | 1 |
| 70 | 94-1504 | Угловой штуцер | 1 |
| 71 | 4158163 | Шланг | 1 |
| 73 | 94-2025 | Пробка | 1 |
| 75 | 4055311 | Ленточный зажим | 10 |
| 80 | 3047074 | Информационная табличка(японский) | 1 |
| 80 | 3055673 | Информационная табличка(английский) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
