Предохранительный клапан — HITACHI EX1000

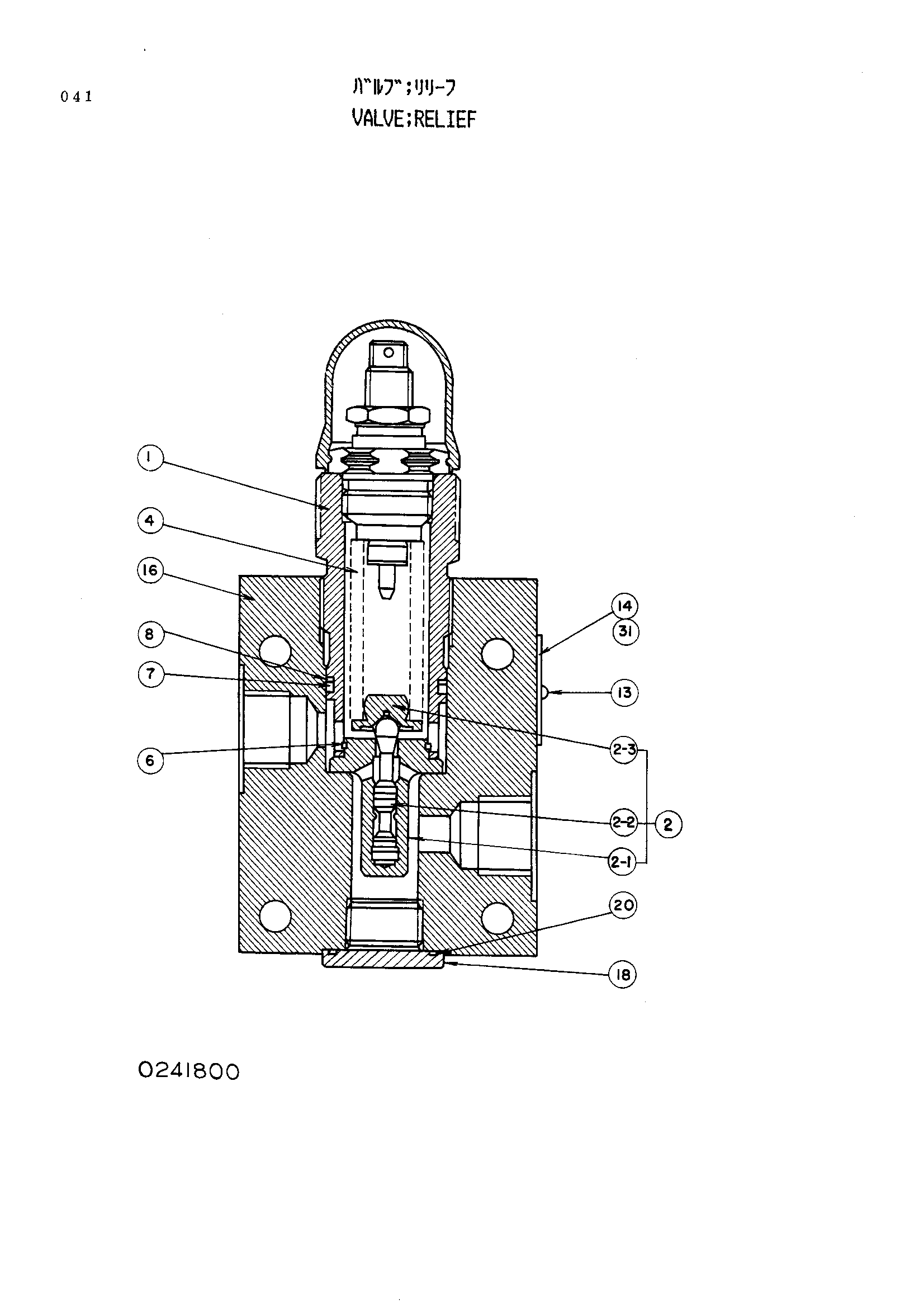

Заводская схема «Предохранительный клапан» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4155429 | Предохранительный клапан | 1 | |
| 1-8 | 4164956 | Клапан в сборе | 1 |
| 1 | 0241801 | Корпус | 1 |
| 2 | 0241802 | Поппет в сборе | 1 |
| 4 | 0241803 | Пружина | 1 |
| 6 | 0241804 | Держатель | 2 |
| 7 | 985099 | Уплотнительное кольцо | 1 |
| 8 | 0241805 | Опорное кольцо | 1 |
| 13 | 0241806 | Приводной винт | 2 |
| 14 | 0241706 | Информационная табличка | 1 |
| 16 | 0241807 | Корпус | 1 |
| 18 | 0111535 | Пробка | 1 |
| 20 | 4506416 | Уплотнительное кольцо | 3 |
| 31 | 0241808 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
