Насос — HITACHI EX1000

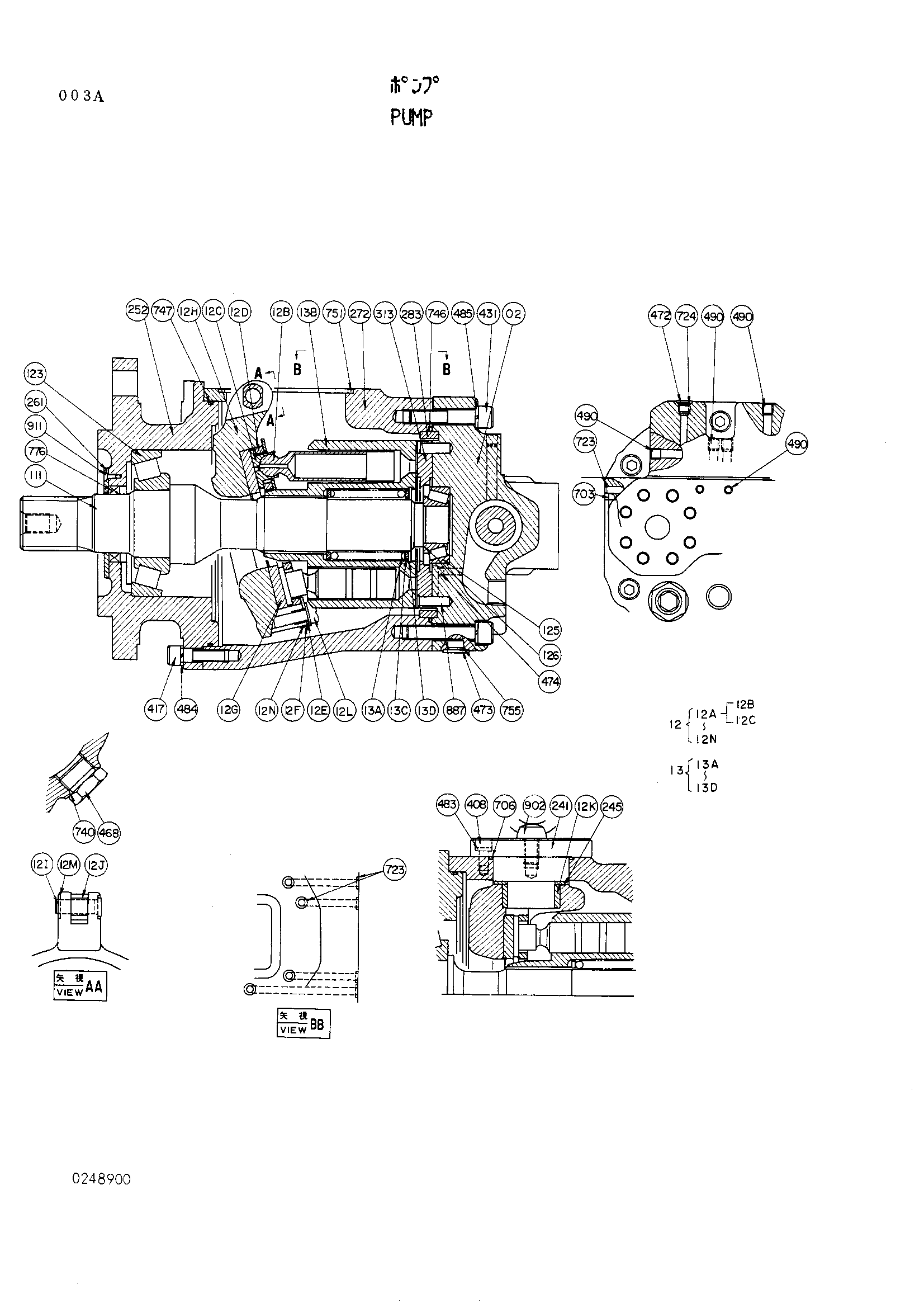

Заводская схема «Насос» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4165368 | Насос | 1 | |
| 02 | 4165367 | Клапан | 1 |
| 12 | 0248901 | Плате-суб | 1 |
| 12A | 0248909 | Пистон-суб | 9 |
| 12D | 0100010 | Пластина | 1 |
| 12E | 0248907 | Шайба | 2 |
| 12F | 0100013 | Регулировочная шайба | 1 |
| 12G | 0248908 | Пластина башмак | 1 |
| 12H | 0126207 | Пластина | 1 |
| 12I | 0100016 | Палец | 1 |
| 12J | 0143505 | Кольцо | 1 |
| 12K | 0143506 | Втулка | 2 |
| 12L | 0126208 | Болт | 4 |
| 12M | 991336 | Стопорное кольцо | 1 |
| 12N | 0100049 | Шайба | 4 |
| 13 | 4070145 | Гидроцилиндр.-дополнительный | 1 |
| 13A | 0100005 | Пружина | 1 |
| 13B | 0126202 | Гидроцилиндр | 1 |
| 13C | 0100007 | Кольцо | 2 |
| 13D | 0126203 | Кольцо | 1 |
| 111 | 0248902 | Вал | 1 |
| 123 | 0111614 | Роликовый подшипник | 1 |
| 125 | 4070149 | Подшипник | 1 |
| 126 | 0100004 | Линер | 1 |
| 241 | 0156004 | Вал | 2 |
| 245 | 4070163 | Кольцо | 2 |
| 252 | 0143507 | Корпус подшипник. | 1 |
| 261 | 4070152 | Крышка | 1 |
| 272 | 0248904 | Корпус | 1 |
| 283 | 4070151 | Кольцо | 1 |
| 313 | 0248905 | Пластина клапан | 1 |
| 408 | 4511430 | Болт с внутренним шестигранником | 8 |
| 417 | 0126214 | Болт с внутренним шестигранником | 8 |
| 431 | 0131103 | Болт | 6 |
| 468 | 0100040 | Пробка | 2 |
| 472 | 0100041 | Пробка | 3 |
| 473 | 0249117 | Пробка | 2 |
| 474 | 0248906 | Тхроттле | 1 |
| 483 | 0124706 | Пружинная шайба | 8 |
| 484 | 984054 | Пружинная шайба | 8 |
| 485 | 4070159 | Пружинная шайба | 6 |
| 490 | 0175235 | Пробка | 6 |
| 703 | A811045 | Уплотнительное кольцо | 2 |
| 706 | A811065 | Уплотнительное кольцо | 2 |
| 723 | 4506407 | Уплотнительное кольцо | 11 |
| 724 | 4506408 | Уплотнительное кольцо | 2 |
| 740 | 0100043 | Уплотнительное кольцо | 2 |
| 746 | 0100044 | Уплотнительное кольцо | 1 |
| 747 | 0100045 | Уплотнительное кольцо | 1 |
| 751 | 0100046 | Кольцо | 1 |
| 755 | 957366 | Уплотнительное кольцо | 2 |
| 776 | 0126213 | Масляное уплотнение | 1 |
| 887 | 0100048 | Палец | 2 |
| 902 | 0134458 | Болт проушина | 1 |
| 911 | M470510 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
