Электрооборудование 1 — HITACHI EX1000

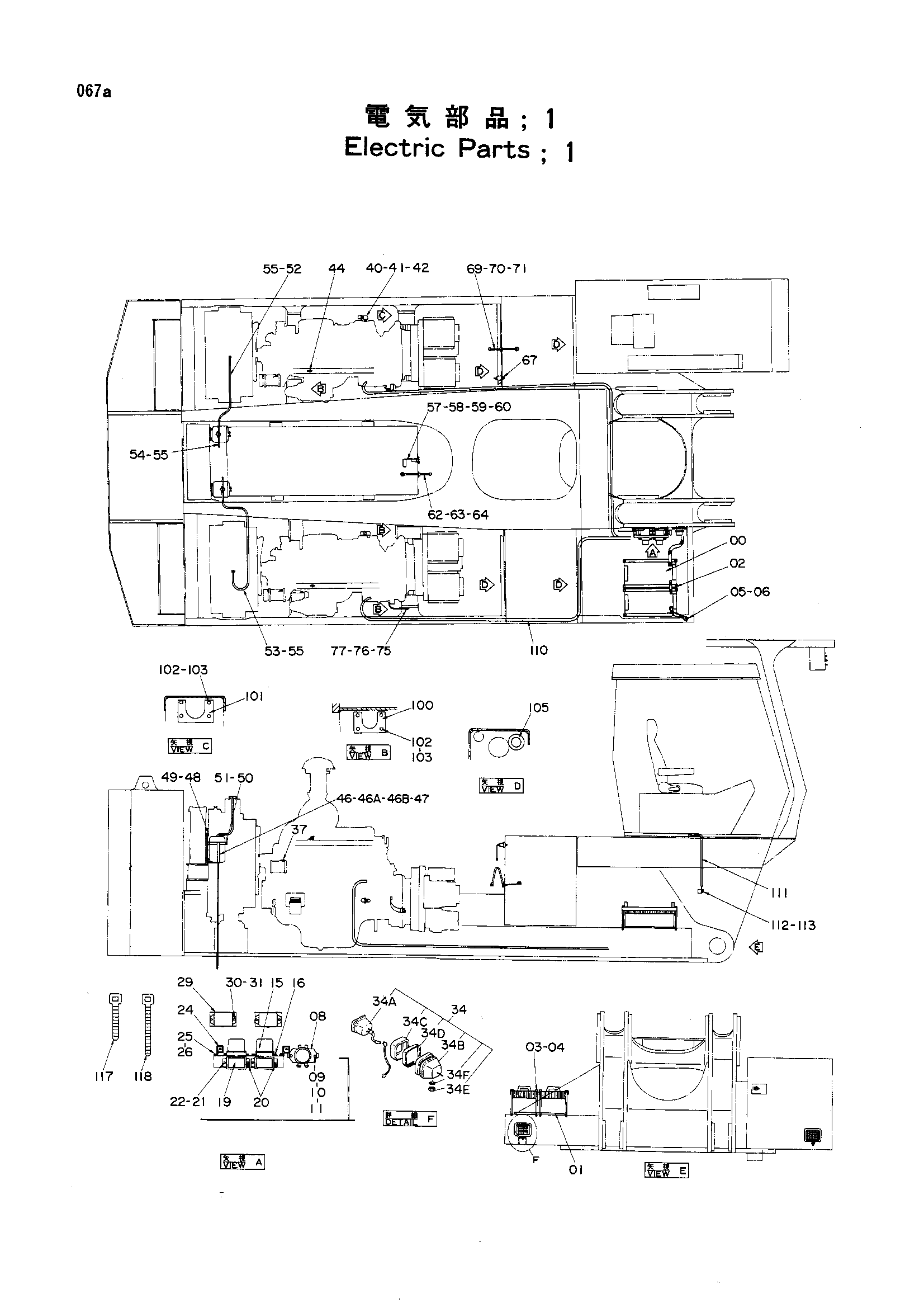

Заводская схема «Электрооборудование 1» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4195615	Аккумулятор	2
01	4509030	Воод	2
02	4060592	Держатель	4
03	4060593	Болт	8
04	A590106	Плоская шайба	8
05	J900814	Болт	1
06	A590908	Пружинная шайба	1
08	4031771	Реле аккумулятор	1
09	J900828	Болт	2
10	A590908	Пружинная шайба	2
11	A590108	Плоская шайба	2
15	4515085	Реле (защитный реле)	2
16	J900612	Болт	8
17	A590906	Пружинная шайба	8
19	4515086	Регулятор	2
20	4185987	Конденсатор	2
21	J900612	Болт	4
22	A590906	Пружинная шайба	4
24	4112459	Реле (двигатель остановка)	2
25	M430510	Винт	4
26	A590905	Пружинная шайба	4
29	4191999	Реле (аварийный)	2
30	J900612	Болт	4
31	A590906	Пружинная шайба	4
34	4189254	Фара	2
34A	4163596	Фонарь	1
34B	4163597	Держатель	1
34C	4208957	Лента	1
34D	4208958	Лента	1
34E	M501411	Гайка	1
34F	A590914	Пружинная шайба	1
37	4137925	Конденсатор	2
40	4131661 замена: 4245629	Блок	2
40	4245629	Блок(двигатель масляный давление)	2
41	94-1600	Переходник	2
42	94-0630	Угловой штуцер	2
44	4030594	Блок (водяной темп.)	2
44	4187223	Блок (водяной темп.)	2
46	4206452	Бак воды	2
46A	4237651	Выключатель уровень	1
46B	4237650	Колпачок	1
47	7019903	Кронштейн	2
48	J901022	Болт	8
49	A590910	Пружинная шайба	8
50	J900635	Болт	2
51	M500605	Гайка	4
52	4191405	Водяной шланг	1
53	4191406	Водяной шланг	1
54	4131664	Водяной шланг	2
55	4508575	Хомут шланга	6
57	2011702	Флоат (топливный уровень)	1
58	4504289	Манжета	1
59	M430510	Винт	5
60	A590905	Пружинная шайба	5
62	4129941	Выключатель уровень (топливный)	1
63	M430513	Винт	3
64	A590905	Пружинная шайба	3
67	4131662	Блок (воздушный давление)	1
69	4129942	Выключатель уровень (HYD. масляный)	1
70	M430513	Винт	3
71	A590905	Пружинная шайба	3
75	J901020	Болт	2
76	A590910	Пружинная шайба	2
77	J217083	Шайба	2
100	4164096	Резиновая прокладка	3
101	4164097	Резиновая прокладка	1
102	J901025	Болт	16
103	A590110	Плоская шайба	16
105	4509404	Резиновая втулка	10
105	4509404	Резиновая втулка	11
110	4223757 замена: 4187223	Жгут проводов	1
110	4223757 замена: 4257062	Жгут проводов	1
110	4257062	Жгут проводов	1
111	4195724	Провод	1
112	J901014	Болт	1
113	A590910	Пружинная шайба	1
117	4055311	Ленточный зажим	20
118	4055312	Ленточный зажим	15

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
