Крышка — HITACHI EX1000

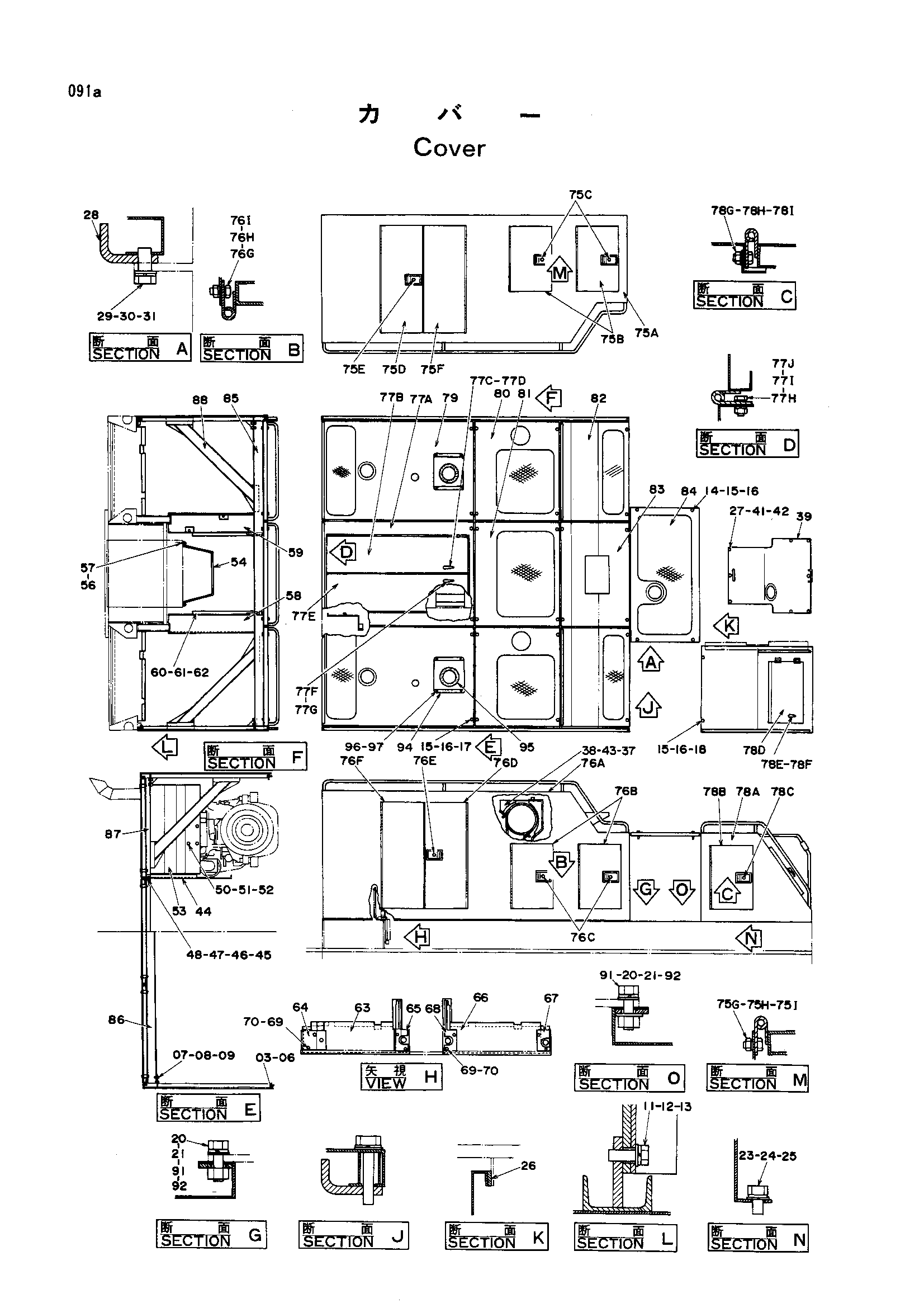

Заводская схема «Крышка» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	J901640	Болт	12
06	4114405	Шайба	12
07	J901235	Болт	20
08	A590912	Пружинная шайба	20
09	A590112	Плоская шайба	20
11	J901235	Болт	32
12	A590912	Пружинная шайба	32
13	A590112	Плоская шайба	32
14	J217084	Шайба	4
15	J901265	Болт	42
16	A590912	Пружинная шайба	42
17	449490	Шайба	36
18	449490	Шайба	2
20	A590912	Пружинная шайба	9
21	A590112	Плоская шайба	18
23	J901220	Болт	5
24	A590912	Пружинная шайба	5
25	A590112	Плоская шайба	5
26	4130461	Резиновая прокладка	1
27	J901016	Болт	8
28	4156104 замена: 4263789	Балка	1
28	4263789	Балка	1
29	J901230	Болт	6
30	A590912	Пружинная шайба	6
31	449490	Шайба	6
37	A590910	Пружинная шайба	4
38	8036917	Крышка	4
39	7013046	Крышка	1
41	A590910	Пружинная шайба	8
42	J217083	Шайба	8
43	J901022	Болт	4
44	7014075	Крышка	1
45	J901028	Болт	5
46	A590910	Пружинная шайба	5
47	J217083	Шайба	10
48	J950010	Гайка	5
50	J901020	Болт	8
51	A590910	Пружинная шайба	8
52	A590110	Плоская шайба	8
53	8037051	Крышка	2
54	8023792	Ступень	1
56	A590912	Пружинная шайба	6
57	J901222	Болт	6
58	8029300	Крышка	1
59	8042115	Крышка	1
60	J901018	Болт	8
61	A590910	Пружинная шайба	8
62	A590110	Плоская шайба	8
63	8029356	Крышка	1
64	8029357	Крышка	1
65	8029358	Крышка	1
66	8029359	Крышка	1
67	8029360	Крышка	1
68	8029361	Крышка	1
69	J901016	Болт	8
70	A590910	Пружинная шайба	8
75A	4161649	Крышка	1
75A-I	9055957	Крышка в сборе	1
75B	7013760	Крышка	2
75C	971306	Шпонка	1
75D	7013765	Крышка	1
75E	971306	Шпонка	1
75F	7014510	Крышка	1
75G	J900816	Болт	16
75H	M500807	Гайка	16
75I	A590908	Пружинная шайба	16
76A	4161648	Крышка	1
76A-I	9055958	Крышка в сборе	1
76B	4161716	Крышка	2
76C	971306	Шпонка	1
76D	7013765	Крышка	1
76E	971306	Шпонка	1
76F	7014510	Крышка	1
76G	J900816	Болт	16
76H	M500807	Гайка	16
76I	A590908	Пружинная шайба	16
77A	4161707	Крышка	1
77A-J	9055959	Крышка в сборе	1
77B	7014509	Крышка	1
77C	4077912	Рукоятка	1
77D	971306	Шпонка	1
77E	6006326	Крышка	1
77F	4077912	Рукоятка	1
77G	971306	Шпонка	1
77H	J900816	Болт	8
77I	M500807	Гайка	8
77J	A590908	Пружинная шайба	8
78A	6006327	Крышка	1
78A-I	9055960	Крышка в сборе	1
78B	4161716	Крышка	1
78C	971306	Шпонка	1
78D	4161706	Крышка	1
78E	4077912	Рукоятка	1
78F	971306	Шпонка	1
78G	J900816	Болт	4
78H	M500807	Гайка	4
78I	A590908	Пружинная шайба	4
79	7013173	Панель	2
80	7013762	Панель	2
81	7013761	Панель	1
82	7013764	Крышка	2
83	7013763	Крышка	1
84	7013047	Панель	1
85	8028345	Балка	1
86	8028432	Балка	1
87	7013759	Балка	1
88	8028344	Стойка	4
91	J901235	Болт	9
92	J950012	Гайка	9
94	3042529	Крышка	2
95	4225112	Резиновая прокладка	2
96	J901220	Болт	8
97	A590912	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
