Гусеничная рама — HITACHI EX1000

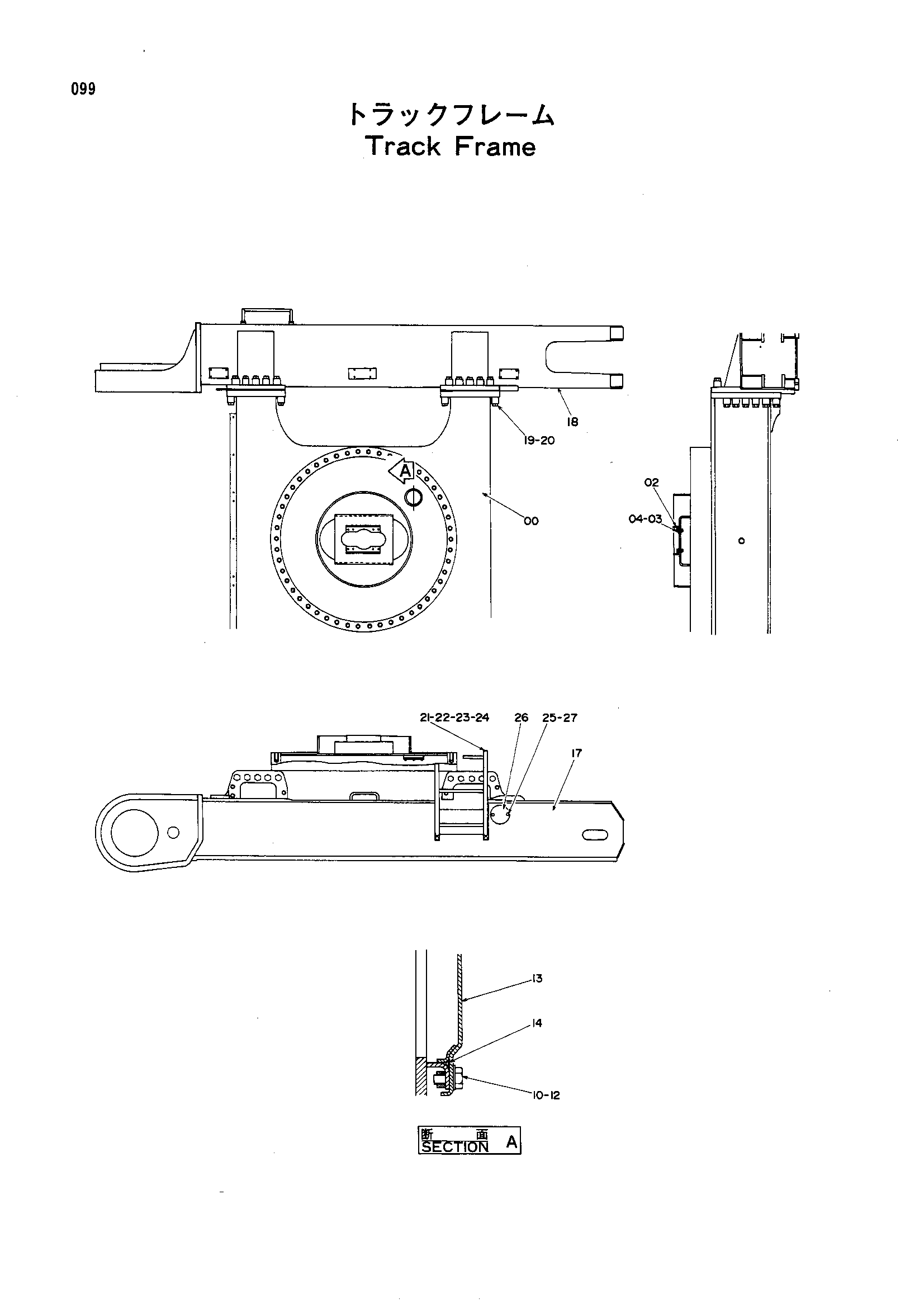

Заводская схема «Гусеничная рама» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001274 | Гусеничная рама | 1 |
| 02 | 4098345 | Опора | 2 |
| 03 | M121650 | Болт | 4 |
| 04 | M511613 | Гайка | 8 |
| 10 | A590910 | Пружинная шайба | 6 |
| 12 | M111020 | Болт | 6 |
| 13 | 8023981 | Крышка | 1 |
| 14 | A810160 | Уплотнительное кольцо | 1 |
| 17 | 5001550 | Рама боковой (правый) | 1 |
| 18 | 5001551 | Рама боковой (левый) | 1 |
| 19 | 4130287 | Проставка | 72 |
| 20 | M123905 | Болт | 72 |
| 21 | 7019803 | Лестница | 2 |
| 21 | 7020368 | Лестница (для 900 башмак) | 2 |
| 22 | J901635 | Болт | 16 |
| 23 | A590116 | Плоская шайба | 16 |
| 24 | A590916 | Пружинная шайба | 16 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | 4155569 | Крышка | 2 |
| 27 | J901218 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
