Панель детали (автоматическая смазка) — HITACHI EX1000

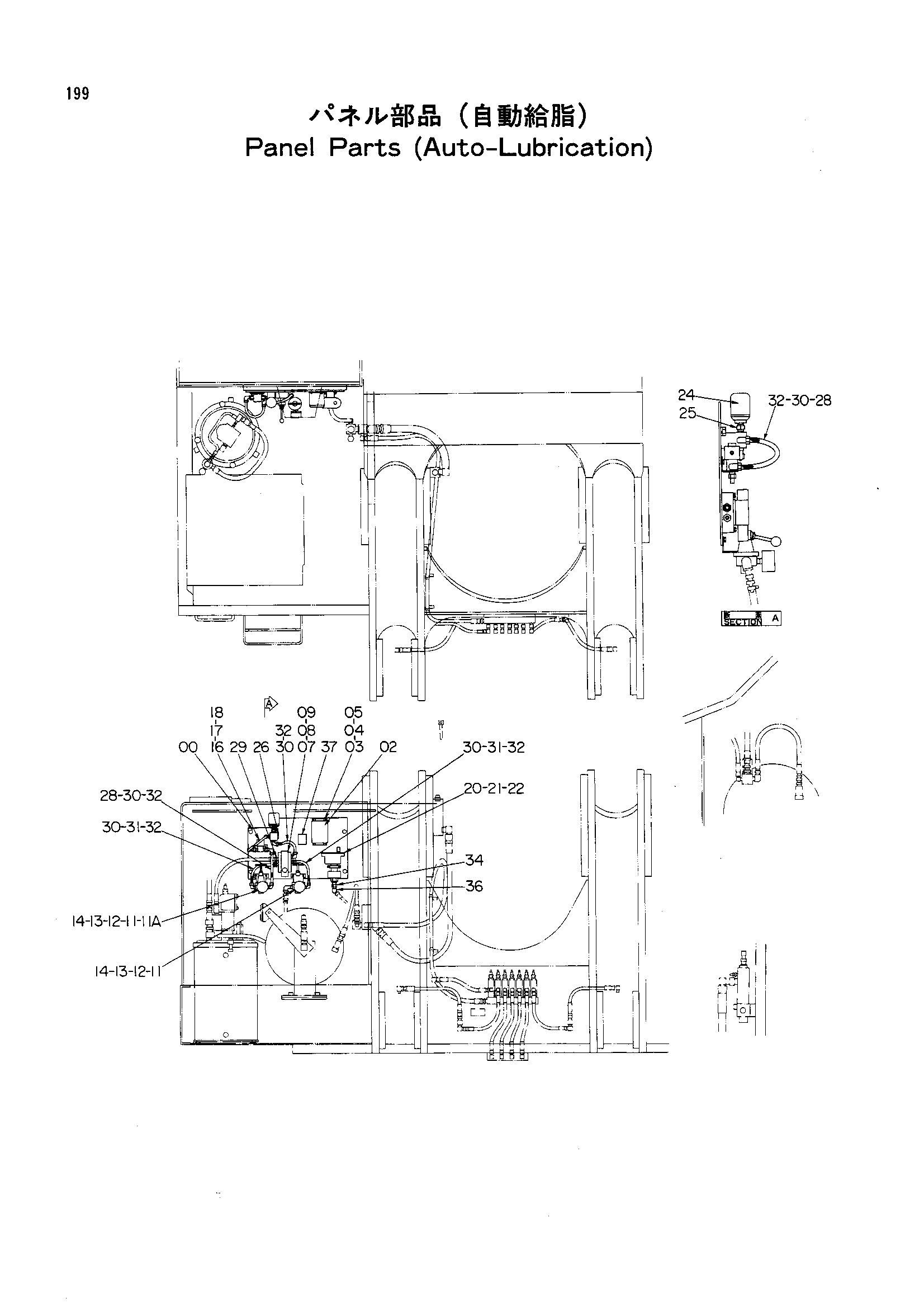

Заводская схема «Панель детали (автоматическая смазка)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045291 | Пластина | 1 |
| 02 | 4187554 | Таймер | 1 |
| 03 | M430513 | Винт | 4 |
| 04 | A590905 | Пружинная шайба | 4 |
| 05 | A590105 | Плоская шайба | 4 |
| 07 | 4187880 | Гидрораспределитель | 1 |
| 08 | J900640 | Болт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 11 | 4241883 | Регулятор воздушный | 2 |
| 11A | 4241884 | Указатель прес. | 1 |
| 12 | J900610 | Болт | 4 |
| 13 | A590906 | Пружинная шайба | 4 |
| 14 | A590106 | Плоская шайба | 4 |
| 16 | 4246262 | Электромагнитный клапан | 1 |
| 17 | J900610 | Болт | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 20 | 4187616 | Датчик давления | 1 |
| 21 | J900610 | Болт | 2 |
| 22 | A590906 | Пружинная шайба | 2 |
| 24 | 4116595 | Датчик давления | 1 |
| 25 | 94-1702 | Адаптер | 1 |
| 26 | 94-2012 | Пробка | 1 |
| 28 | 4089531 | Адаптер | 2 |
| 29 | 4202426 | Переходник | 1 |
| 30 | 4501785 | Угловой штуцер | 8 |
| 31 | 969198 | Адаптер | 2 |
| 32 | 4199523 | Трубка | 5 |
| 34 | 4187592 | Адаптер | 1 |
| 36 | 94-1501 | Угловой штуцер | 1 |
| 37 | 4232293 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
