Сиденье — HITACHI EX1000

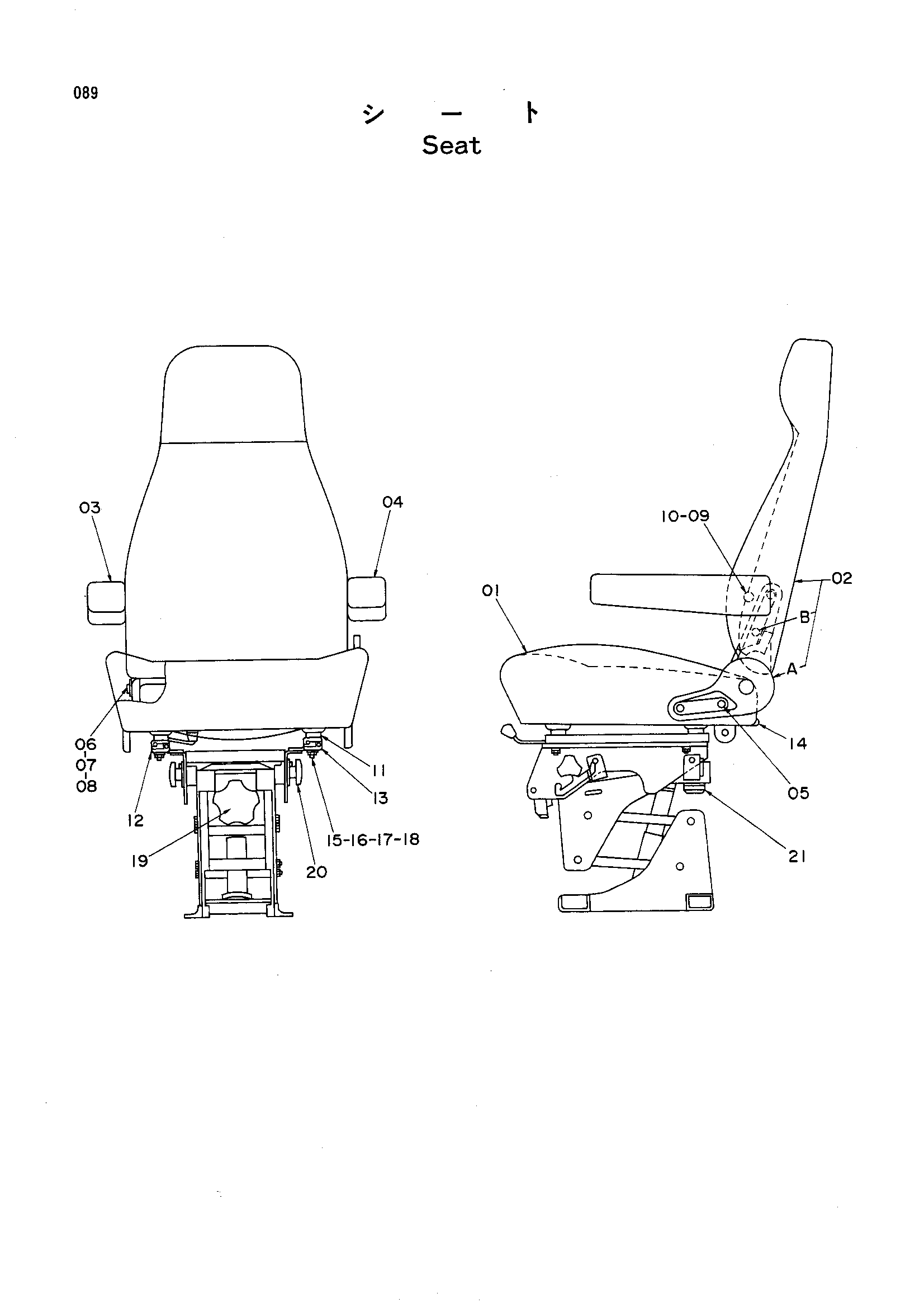

Заводская схема «Сиденье» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4224777 | Сиденье в сборе | 1 | |
| 01 | 4253534 | Сиденье (нижний) | 1 |
| 01-04 | 4231713 | Сиденье | 1 |
| 02 | 4253535 | Сиденье (задний) | 1 |
| 02A | 4253536 | Механизм натяжения (реклининг) | 1 |
| 02B | 4253539 | Болт | 2 |
| 03 | 4253537 | Опора рукоять (правый) | 1 |
| 04 | 4253538 | Опора рукоять (левый) | 1 |
| 05 | 4253539 | Болт | 2 |
| 06 | 4209017 | Пружинная шайба | 1 |
| 07 | 4253540 | Шайба | 1 |
| 08 | 4253541 | Болт | 1 |
| 09 | 4253542 | Шайба | 2 |
| 10 | 4253543 | Болт | 2 |
| 11 | 4253544 | Проставка | 4 |
| 12 | 4253546 | Механизм натяжения сиденье (правый) | 1 |
| 13 | 4253547 | Механизм натяжения сиденье (левый) | 1 |
| 14 | 4253548 | Колпачок | 2 |
| 15 | 4209015 | Винт | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | A590108 | Шайба | 4 |
| 18 | M500807 | Гайка | 4 |
| 19 | 4253549 | Ручка | 1 |
| 19-21 | 4160903 | Стойка в сборе | 1 |
| 20 | 4253550 | Ручка | 2 |
| 21 | 4253551 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
