Двигатель — HITACHI EX1000

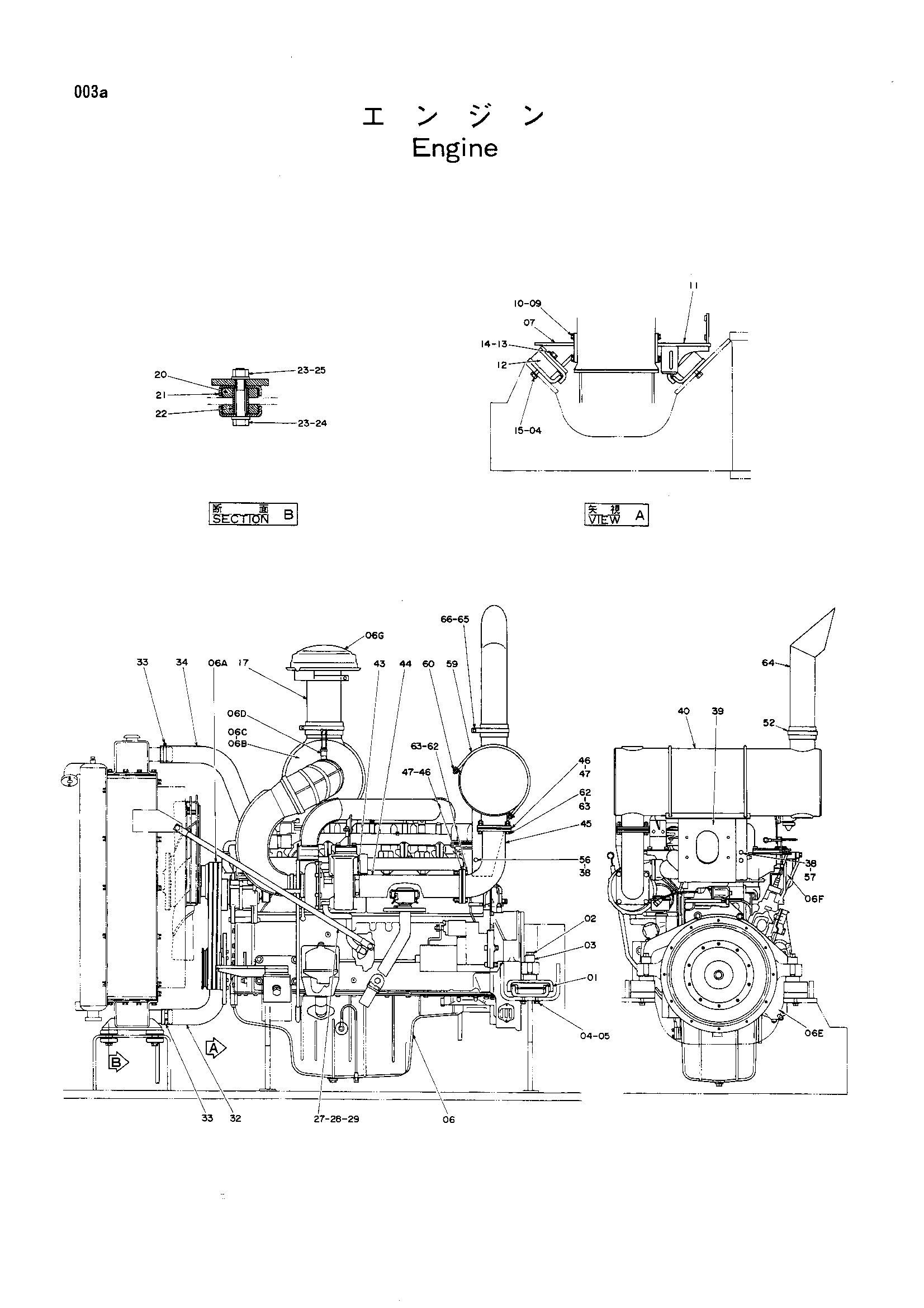

Заводская схема «Двигатель» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4093734	Резиновая прокладка	4
02	M122202	Болт	4
03	4130275	Проставка	4
04	M121636	Болт	12
05	4114405	Шайба	8
06	4192469	Двигатель	2
06A	4160877	Ремень вентилятор (1=3 детали)	1
06B	4146898	Элемент(воздушный фильтр наружный)	1
06C	4085788	Элемент(воздушный фильтр внутренний)	1
06D	4201272	Индикатор	1
06E	4192527 замена: 4266385	Элемент фильтр (масляный)	1
06E	4266385	Элемент фильтр (масляный)	1
06F	4192631	Элемент фильтр (топливный)	1
06G	4197562	Колпачок	1
07	7008071	Кронштейн	3
09	4100116	Болт	16
10	4086894	Шайба	16
11	7019842	Кронштейн	1
12	4093735	Резиновая прокладка	4
13	M121632	Болт	4
14	4114405	Шайба	4
15	4087197 замена: 4266008	Шайба	8
15	4266008	Шайба	8
17	4085786	Удлинитель	2
20	4075750	Резиновая прокладка	16
21	4053316	Ограничитель	16
22	4122246	Проставка	8
23	4114405	Шайба	16
24	M111690	Болт	8
25	4026892	U-образная гайка	8
27	9715625	Стойка	4
28	4083854	Палец	8
29	A764025	Шплинт	8
32	4071201	Шланг	2
33	4504491	Хомут шланга	8
34	4155485	Шланг	2
38	A590910	Пружинная шайба	8
39	7013955	Кронштейн	2
40	4223921	Глушитель	2
43	4130469	Лента	2
44	8023415	Выпускная труба	2
45	8023416	Выпускная труба	2
46	D41436	Прокладка	12
47	4038550	Пластина	4
52	4034264	Лента	2
56	J901055	Болт	4
57	J901022	Болт	4
59	4155448	U-образный болт	4
60	M520010	Гайка	16
62	J901255	Болт	16
63	M520012	Гайка	32
64	8027232	Трубка	2
65	J901050	Болт	2
66	M520010	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
