Топливный сервисный впускной — HITACHI EX1000

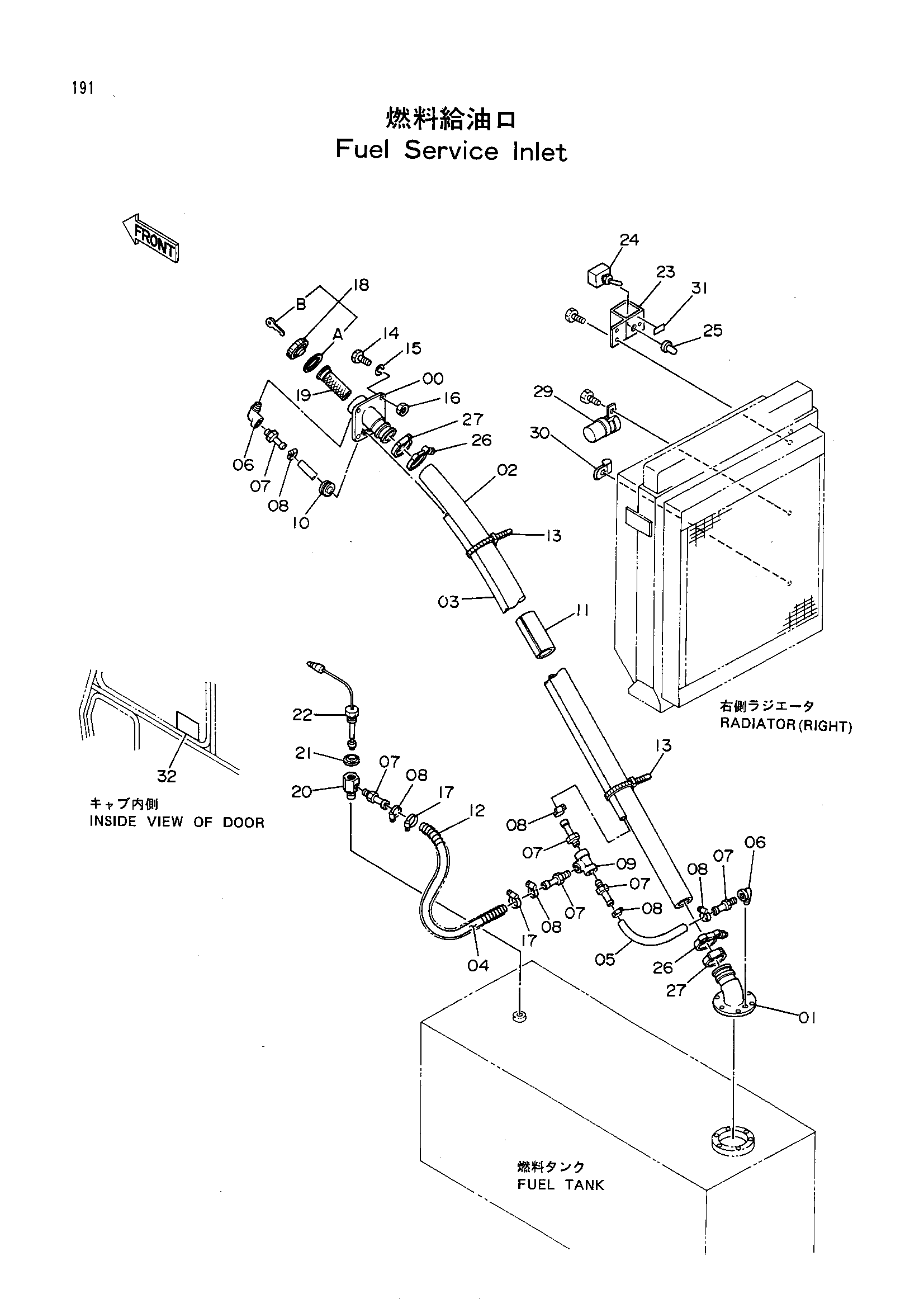

Заводская схема «Топливный сервисный впускной» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042584 | Трубка | 1 |
| 01 | 8034401 | Трубка | 1 |
| 02 | 4243473 | Топливный шланг | 1 |
| 03 | 4243474 | Шланг | 1 |
| 04 | 4172639 | Шланг | 1 |
| 05 | 4243475 | Шланг | 1 |
| 06 | 94-0630 | Угловой штуцер | 2 |
| 07 | 4055650 | Адаптер | 6 |
| 08 | 4514700 | Зажим шланг | 6 |
| 09 | 94-0660 | Тройник | 1 |
| 10 | 94-2816 | Резиновая втулка | 1 |
| 11 | 4141401 | Резиновая втулка | 6 |
| 12 | 4055156 | Защитный кожух | 1 |
| 13 | 4121859 | Ленточный зажим | 15 |
| 14 | M111025 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | J952010 | Гайка | 4 |
| 17 | 4507228 | Хомут шланга | 2 |
| 18 | 4168822 | Колпачок | 1 |
| 18A | 4168820 | Манжета резиновый | 1 |
| 18B | 971306 | Шпонка | 1 |
| 19 | 4121496 | Фильтр | 1 |
| 20 | 4226556 | Адаптер | 1 |
| 21 | 4157648 | Уплотнительная шайба | 1 |
| 22 | 4131643 замена: 4245005 | Выключатель уровень | 1 |
| 22 | 4245005 | Выключатель уровень | 1 |
| 23 | 8042580 | Кронштейн | 1 |
| 24 | 4176360 | Выключатель | 1 |
| 25 | 4042098 | Колпачок | 1 |
| 26 | 4227124 | Хомут шланга | 2 |
| 27 | 4507397 | Хомут шланга | 2 |
| 29 | 4020830 | Зуммер | 1 |
| 30 | 4190272 | Зажим | 2 |
| 31 | 4226557 | Информационная табличка | 1 |
| 32 | 4226558 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
