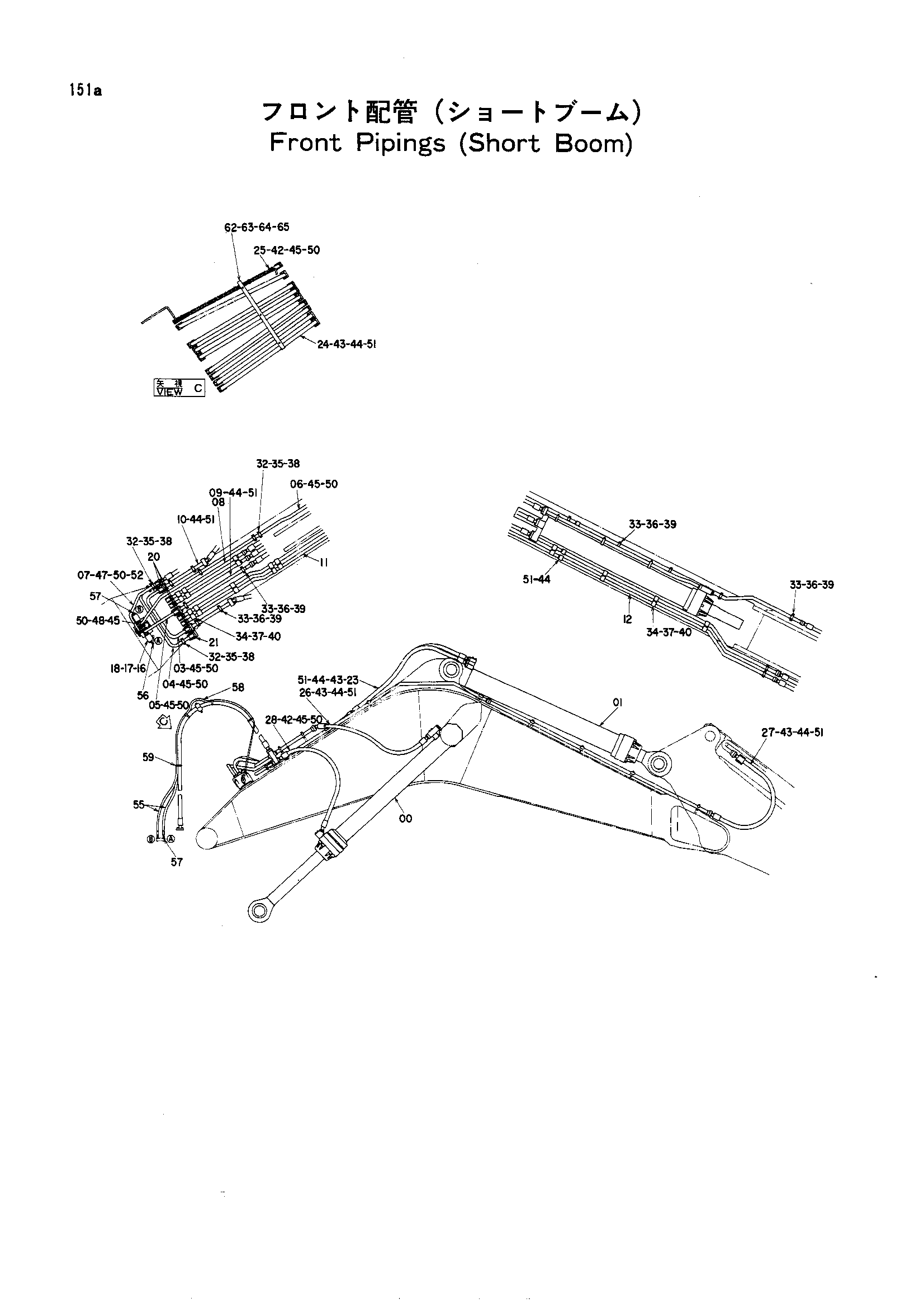

Передний трубопроводы (укороченный стрела) — HITACHI EX1000

Заводская схема «Передний трубопроводы (укороченный стрела)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4157139	Гидроцилиндр стрелы	2
01	4165449	Гидроцилиндр рукояти	1
03	8024783	Трубка	1
04	8024784	Трубка	1
05	8024785	Трубка	1
06	8031671	Трубка	1
07	8031672	Трубка	1
08	8031673	Трубка	2
09	8031674	Трубка	1
10	8031675	Трубка	2
11	8031676	Трубка	2
12	8031677	Трубка	3
16	4115927	Гидрораспределитель	1
17	J901211	Болт	3
18	A590912	Пружинная шайба	3
20	3023286	Блок	3
21	3023288	Блок	1
23	4136487	Шланг	3
24	4130700	Шланг	8
25	4130699	Шланг	1
26	4130701	Шланг	2
27	4229868	Шланг (с защита)	3
28	4130697	Шланг	2
32	4118860	Хомут трубки	6
32	4118860	Хомут трубки	7
33	4118861	Хомут трубки	12
34	4118858	Хомут трубки	9
34	4118858	Хомут трубки	12
35	J901270	Болт	12
35	J901270	Болт	14
36	J901280	Болт	24
37	J901480	Болт	18
37	J901480	Болт	24
38	D46612	Стопорная шайба	6
38	D46612	Стопорная шайба	7
39	X4848	Стопорная шайба	12
40	4096893	Стопорная пластина	9
40	4096893	Стопорная пластина	12
42	4089703	Разъёмный фланец	12
43	4075854	Разъёмный фланец	64
44	4510169	Уплотнительное кольцо	38
45	4508805	Уплотнительное кольцо	13
47	A811050	Уплотнительное кольцо	1
48	4118188	Крышка	1
50	M341445	Болт с внутренним шестигранником	52
51	M341650	Болт с внутренним шестигранником	152
52	M341440	Болт с внутренним шестигранником	4
55	4136911	Шланг	2
56	94-1402	Угловой штуцер	1
57	94-1302	Адаптер	3
58	4044420	Протектер	1
59	4121859	Ленточный зажим	8
62	3030558	Хомут	2
63	J901210	Болт	3
64	J950012	Гайка	6
65	449490	Шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
