Гидроцилиндр ковша (экскаватор) — HITACHI EX1000

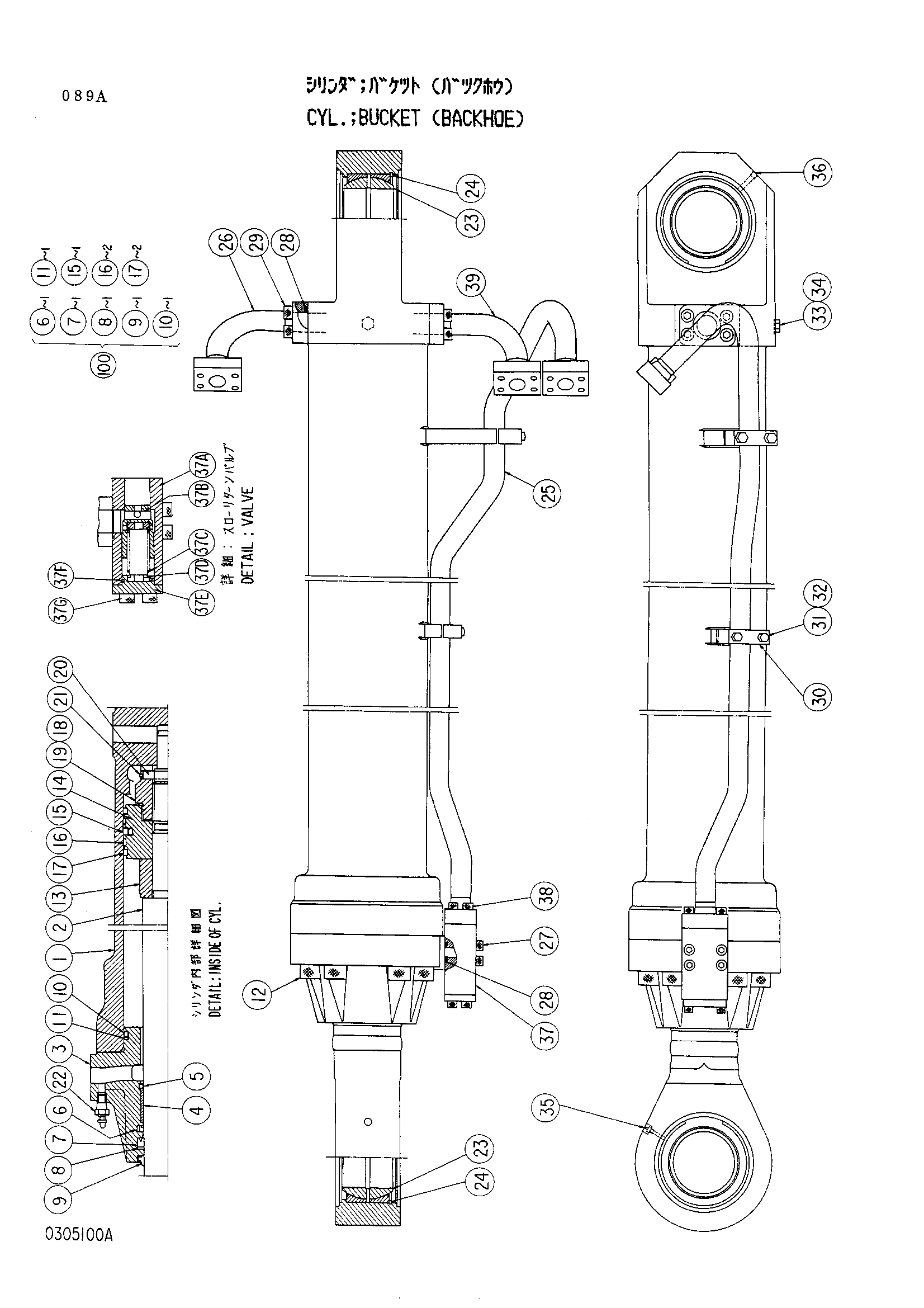

Заводская схема «Гидроцилиндр ковша (экскаватор)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4193517 | Гидроцилиндр ковша | 1 | |
| 1 | 0305101 | Труба гидроцилиндра | 1 |
| 2 | 0305102 | Шток поршня | 1 |
| 3 | 0257603 | Головка гидроцилиндра | 1 |
| 4 | 0242304 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 4128772 | Кольцо | 1 |
| 7 | 4105385 | У-ринг | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0242306 | Грязесъёмное кольцо | 1 |
| 10 | 4007528 | Уплотнительное кольцо | 1 |
| 11 | 0257604 | Опорное кольцо | 1 |
| 12 | 0257605 | Болт с внутренним шестигранником | 8 |
| 13 | 0257204 | Амортизирующий подшипник | 1 |
| 14 | 0242309 | Поршень | 1 |
| 15 | 0242310 | Уплотнительное кольцо | 1 |
| 16 | 0242311 | Кольцо | 2 |
| 17 | 0242312 | Кольцо | 2 |
| 18 | 0242313 | Гайка | 1 |
| 19 | 0242314 | Регулировочная шайба комплект | 1 |
| 20 | 0242315 | Палец | 1 |
| 21 | 0242316 | Стопорное кольцо | 1 |
| 22 | 0237418 | Бреедер воздушный | 1 |
| 23 | 0242317 | Подшипник. спхерикал | 2 |
| 24 | 0242318 | Стопорное кольцо | 2 |
| 25 | 0305103 | Трубка | 1 |
| 26 | 0305104 | Трубка | 1 |
| 27 | 0262602 | Болт с внутренним шестигранником | 4 |
| 28 | 4069900 | Уплотнительное кольцо | 4 |
| 29 | 0257608 | Болт с внутренним шестигранником | 8 |
| 30 | 0242729 | Держатель | 2 |
| 31 | 0242730 | Болт | 4 |
| 32 | 4069706 | Пружинная шайба | 4 |
| 33 | 0242508 | Пробка | 1 |
| 34 | 4506418 | Уплотнительное кольцо | 1 |
| 35 | J75481 | Штуцер | 1 |
| 36 | 94-2011 | Пробка | 1 |
| 37 | 0242406 | Клапан словретурн | 1 |
| 37A | 0242723 | Корпус клапан | 1 |
| 37B | 0242407 | Клапан | 1 |
| 37C | 4153721 | Пружина | 1 |
| 37D | 4094938 | Гуаиде пружина | 2 |
| 37E | 4094939 | Пробка | 1 |
| 37F | A811045 | Уплотнительное кольцо | 1 |
| 37G | 0242725 | Болт с внутренним шестигранником | 4 |
| 38 | 4104495 | Болт с внутренним шестигранником | 4 |
| 39 | 0305105 | Трубка | 1 |
| 100 | 4171990 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
