Пилотный клапан — HITACHI EX1000

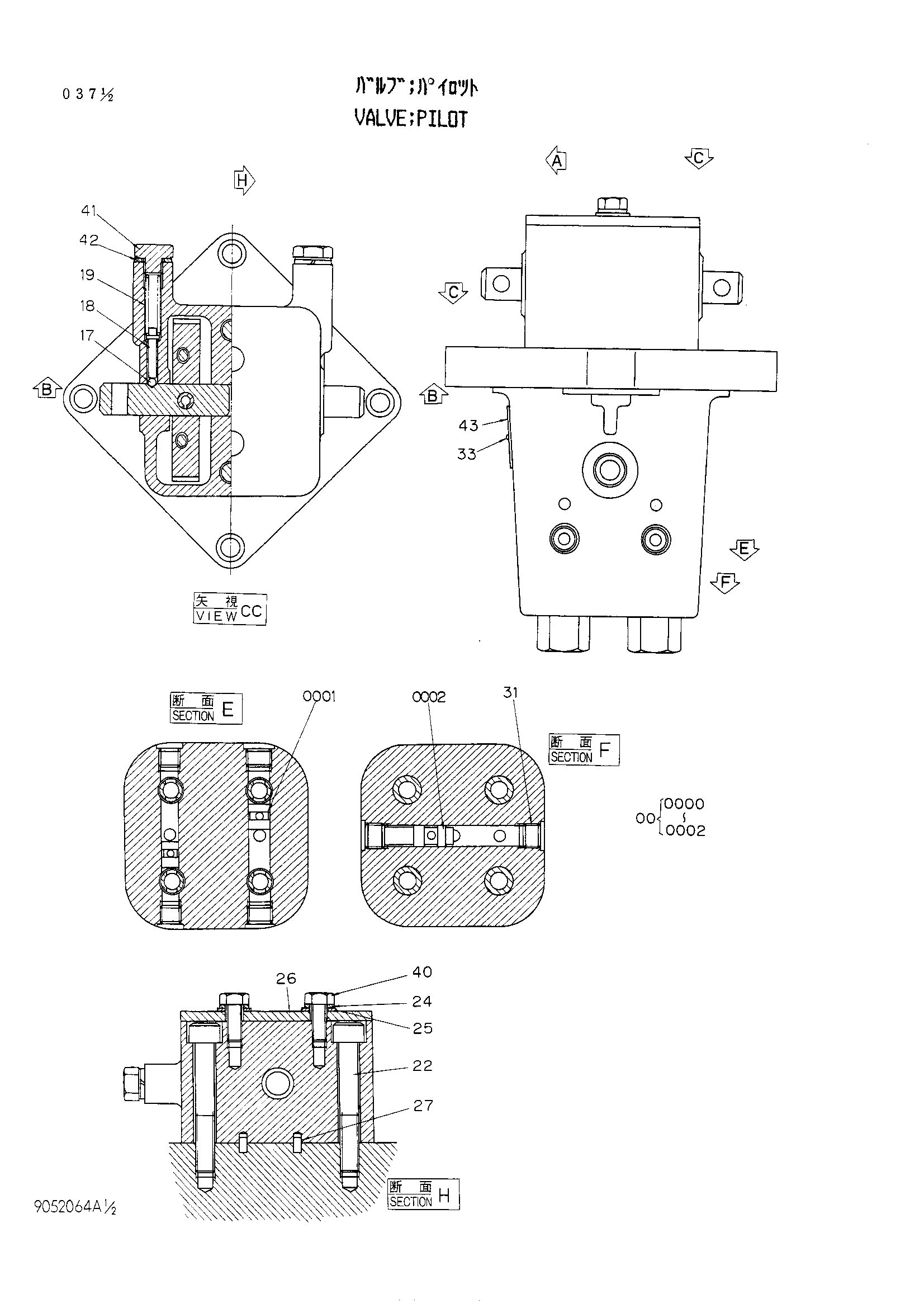

Заводская схема «Пилотный клапан» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9052064 | Пилотный клапан | 1 | |
| 00 | 9056958 | Корпус | 1 |
| 01 | 2014835 | Корпус | 1 |
| 02 | 4121693 | Разъём | 4 |
| 03 | 4506377 | Манжета | 4 |
| 04 | 955656 | Уплотнительное кольцо | 4 |
| 05 | 9041129 | Толкатель | 4 |
| 06 | 9052020 | Держатель в сборе | 4 |
| 07 | 8032702 | Золотник в сборе | 4 |
| 08 | 4139695 | Пружина сжатия | 4 |
| 09 | 4140533 | Пробка | 4 |
| 10 | 4509180 | Уплотнительное кольцо | 4 |
| 11 | 4190605 | Кулачок | 2 |
| 12 | 4144573 | Механизм натяжения | 4 |
| 13 | 4122395 | Гайка | 4 |
| 14 | 4143660 | Ограничитель | 4 |
| 15 | 4027427 | Пружинный штифт | 2 |
| 16 | 4123089 | Палец | 2 |
| 17 | 4123831 | Шарик | 2 |
| 18 | 4123830 | Направляющая пружины | 2 |
| 19 | 4123834 | Пружина сжатия | 2 |
| 22 | M341065 | Болт с внутренним шестигранником | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | A590108 | Плоская шайба | 2 |
| 26 | 4136446 | Пластина | 1 |
| 27 | J400408 | Установочный штифт | 2 |
| 28 | 4009412 | Шарик | 4 |
| 31 | 94-2011 | Пробка | 6 |
| 33 | M491832 | Приводной винт | 2 |
| 40 | M200820 | Болт | 2 |
| 41 | 4170019 | Пробка | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 43 | 3031465 | Информационная табличка | 1 |
| 44 | 4168217 | Пружина кимпрес. | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
