Воздушный трубопроводы — HITACHI EX1000

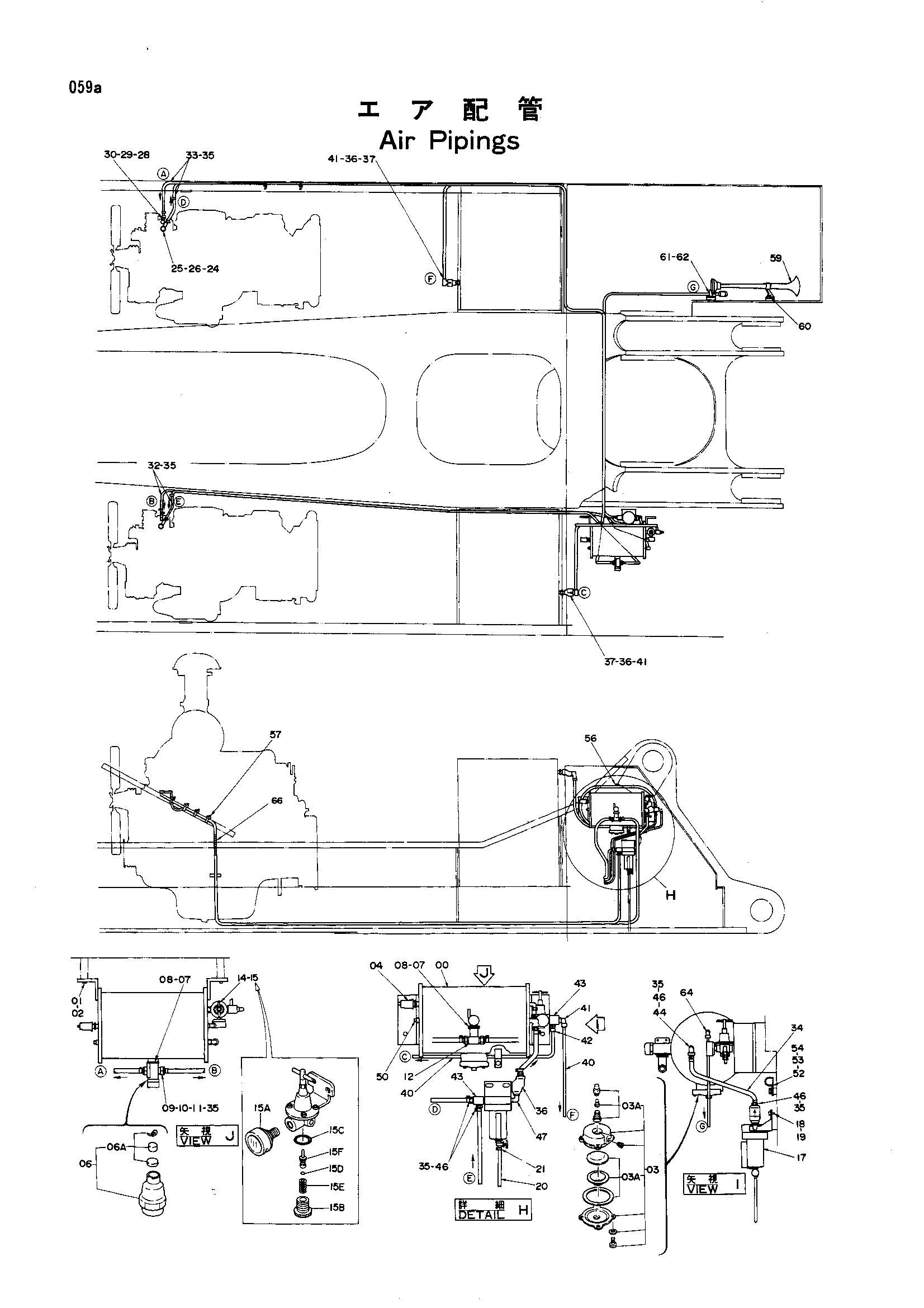

Заводская схема «Воздушный трубопроводы» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8016127 | Бак воздушный | 1 |
| 01 | J901225 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | 969205 | Клапан | 1 |
| 03A | 4107670 | Комплект уплотнений | 1 |
| 04 | 986952 | Клапан защитный | 1 |
| 06 | 4125684 | Регулятор | 1 |
| 06A | 4125693 | Фильтр | 1 |
| 07 | 984219 | Уплотнение шайба 20 | 2 |
| 08 | 4503857 | Регулировочная шайба | 5 |
| 09 | 984225 | Манжета | 2 |
| 10 | 971303 | Гайка втулка | 2 |
| 11 | 487027 | Втулка | 2 |
| 12 | 4153692 | Тройник | 1 |
| 14 | 94-1702 | Адаптер | 1 |
| 15 | 4198244 | Регулятор воздушный | 1 |
| 15A | 4198243 | Указатель | 1 |
| 15B | 4188369 | Колпачок | 1 |
| 15C | 4138939 | Уплотнительное кольцо | 1 |
| 15D | 4198876 | Уплотнительное кольцо | 1 |
| 15E | 4198875 | Пружина | 1 |
| 15F | 4198874 | Клапан | 1 |
| 17 | 4158200 | Фильтр воздушный<для детали: см. отдельный pag | 1 |
| 18 | J900614 | Болт | 2 |
| 19 | A590906 | Пружинная шайба | 2 |
| 20 | 4161907 | Виниловый шланг | 1 |
| 21 | 4508575 | Хомут шланга | 1 |
| 24 | 8028773 | Соединение | 2 |
| 25 | 996277 | Болт соединение | 2 |
| 26 | 984227 | Манжета | 4 |
| 28 | 4512839 | Болт соединение | 2 |
| 29 | 996278 | Манжета | 4 |
| 30 | 4514461 | Соединение | 2 |
| 32 | 4191403 | Резиновый шланг | 2 |
| 33 | 4191404 | Резиновый шланг | 2 |
| 34 | 4191402 | Резиновый шланг | 1 |
| 35 | 4514700 | Зажим шланг | 10 |
| 36 | 986953 | Обратный клапан | 3 |
| 37 | 94-1702 | Адаптер | 2 |
| 40 | 4036893 | Трубка | 2 |
| 41 | 4501785 | Угловой штуцер | 3 |
| 42 | 969198 | Адаптер | 1 |
| 43 | 4119005 | Тройник | 2 |
| 44 | 94-0631 | Угловой штуцер | 1 |
| 46 | 49960 | Шланг ниппель S | 4 |
| 47 | 4223920 | Угловой штуцер | 1 |
| 50 | 94-2023 | Пробка | 1 |
| 52 | 4192035 | Зажим | 1 |
| 53 | J901016 | Болт | 1 |
| 54 | A590910 | Пружинная шайба | 1 |
| 56 | 4055311 | Ленточный зажим | 10 |
| 57 | 4055312 | Ленточный зажим | 6 |
| 59 | 4224603 | Звуковой сигнал | 1 |
| 59A | J900830 | Болт | 3 |
| 60 | A590908 | Пружинная шайба | 3 |
| 61 | 4223927 | Трубка | 1 |
| 62 | 4502672 | Разъём | 1 |
| 64 | 992312 | Трубка разъём | 1 |
| 66 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
