Радиатор — HITACHI EX1000

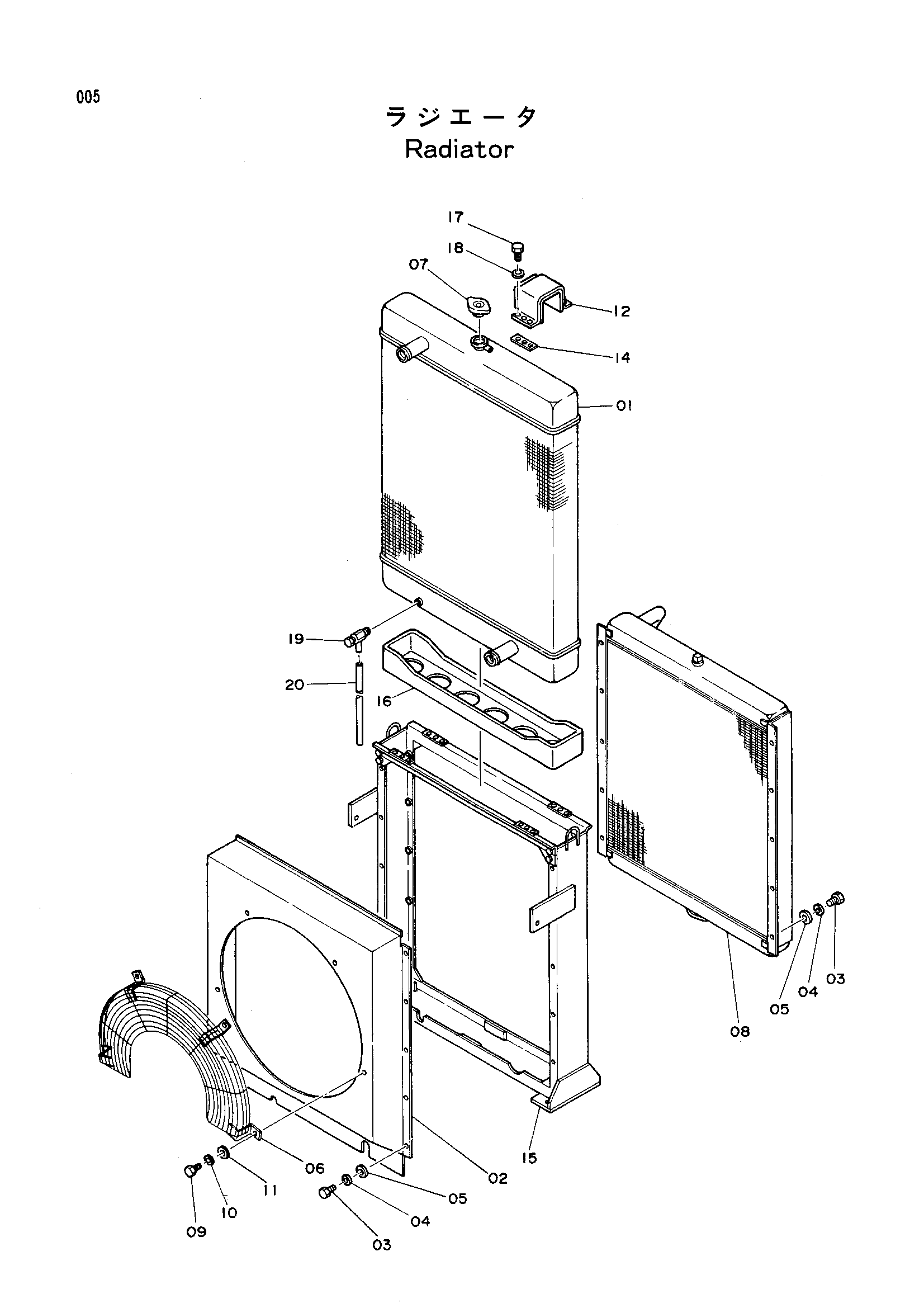

Заводская схема «Радиатор» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4188899 | Радиатор | 1 | |
| 01 | 4230055 | Радиатор | 1 |
| 02 | 4160869 | Направляющая вентилятор | 1 |
| 03 | M111020 | Болт | 14 |
| 04 | A590910 | Пружинная шайба | 14 |
| 05 | A590110 | Шайба | 14 |
| 06 | 4160870 | Защитный кожух | 1 |
| 07 | 4229915 | Колпачок | 1 |
| 08 | 4188898 | Масляный радиатор | 1 |
| 09 | M111020 | Болт | 10 |
| 10 | A590910 | Пружинная шайба | 10 |
| 11 | A590110 | Шайба | 10 |
| 12 | 4229434 | Хомут | 2 |
| 14 | 4160874 | Регулировочная шайба | 4 |
| 15 | 4229914 | Рама | 1 |
| 16 | 4229433 | Резиновая прокладка | 1 |
| 17 | J900825 | Болт | 12 |
| 18 | A590908 | Пружинная шайба | 12 |
| 19 | 4089080 | Кокк дренажный | 1 |
| 20 | 4089081 | Трубка винйл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
