Пилотный трубопроводы 2 (погрузчик) — HITACHI EX1000

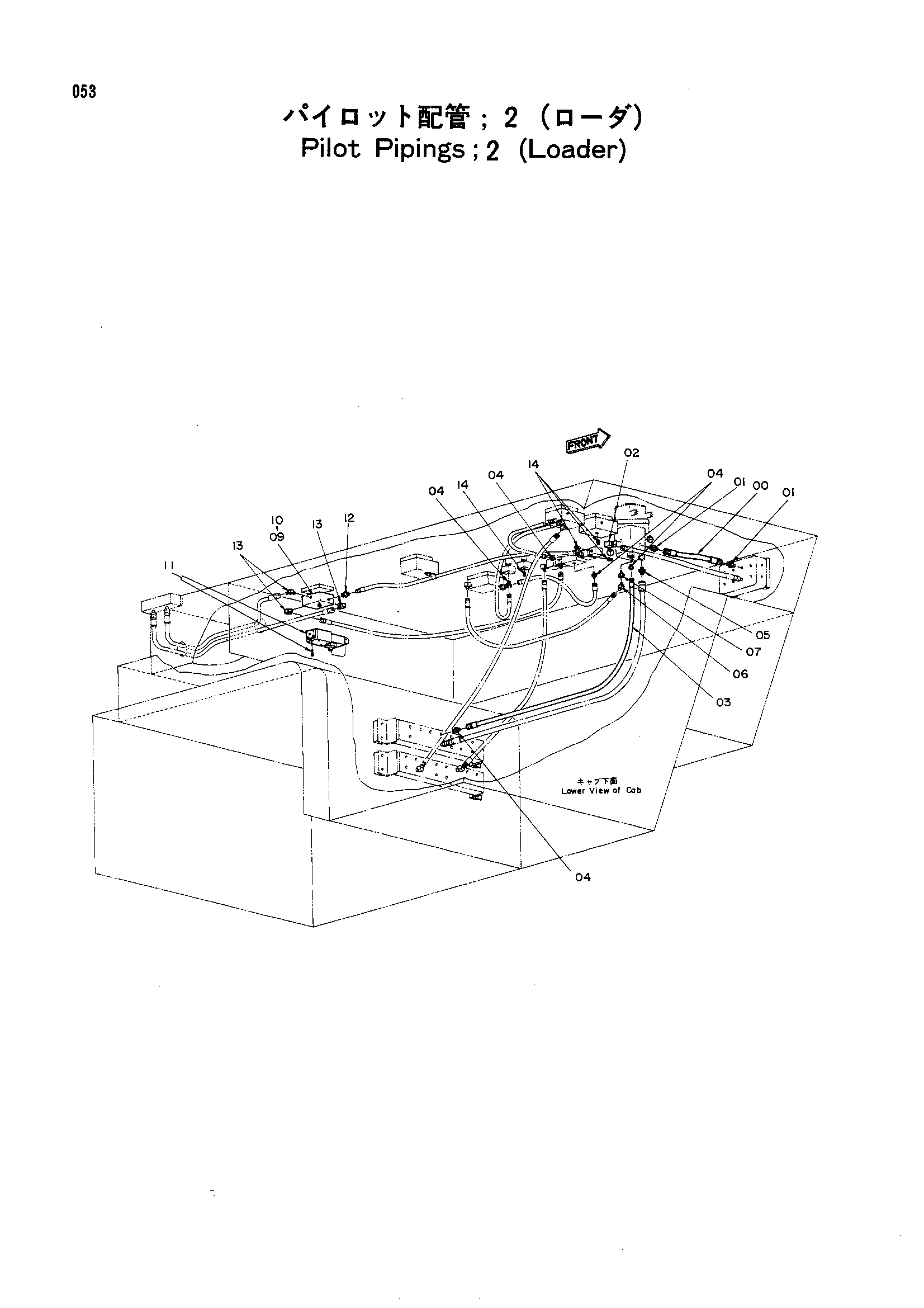

Заводская схема «Пилотный трубопроводы 2 (погрузчик)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4124804 | Нейлоновый шланг | 1 |
| 01 | 94-1302 | Адаптер | 2 |
| 02 | 94-1402 | Угловой штуцер | 1 |
| 03 | 4098903 | Нейлоновый шланг | 1 |
| 04 | 94-1301 | Адаптер | 4 |
| 05 | 4223381 | Адаптер | 1 |
| 06 | 94-1501 | Угловой штуцер | 1 |
| 07 | 4015427 | Адаптер | 1 |
| 09 | 3023458 | Блок | 1 |
| 10 | M341045 | Болт с внутренним шестигранником | 2 |
| 11 | 4143949 | Электромагнитный клапан | 1 |
| 12 | 94-1301 | Адаптер | 1 |
| 13 | 94-1401 | Угловой штуцер | 3 |
| 14 | 94-2022 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
