Обратный трубопроводы — HITACHI EX1000

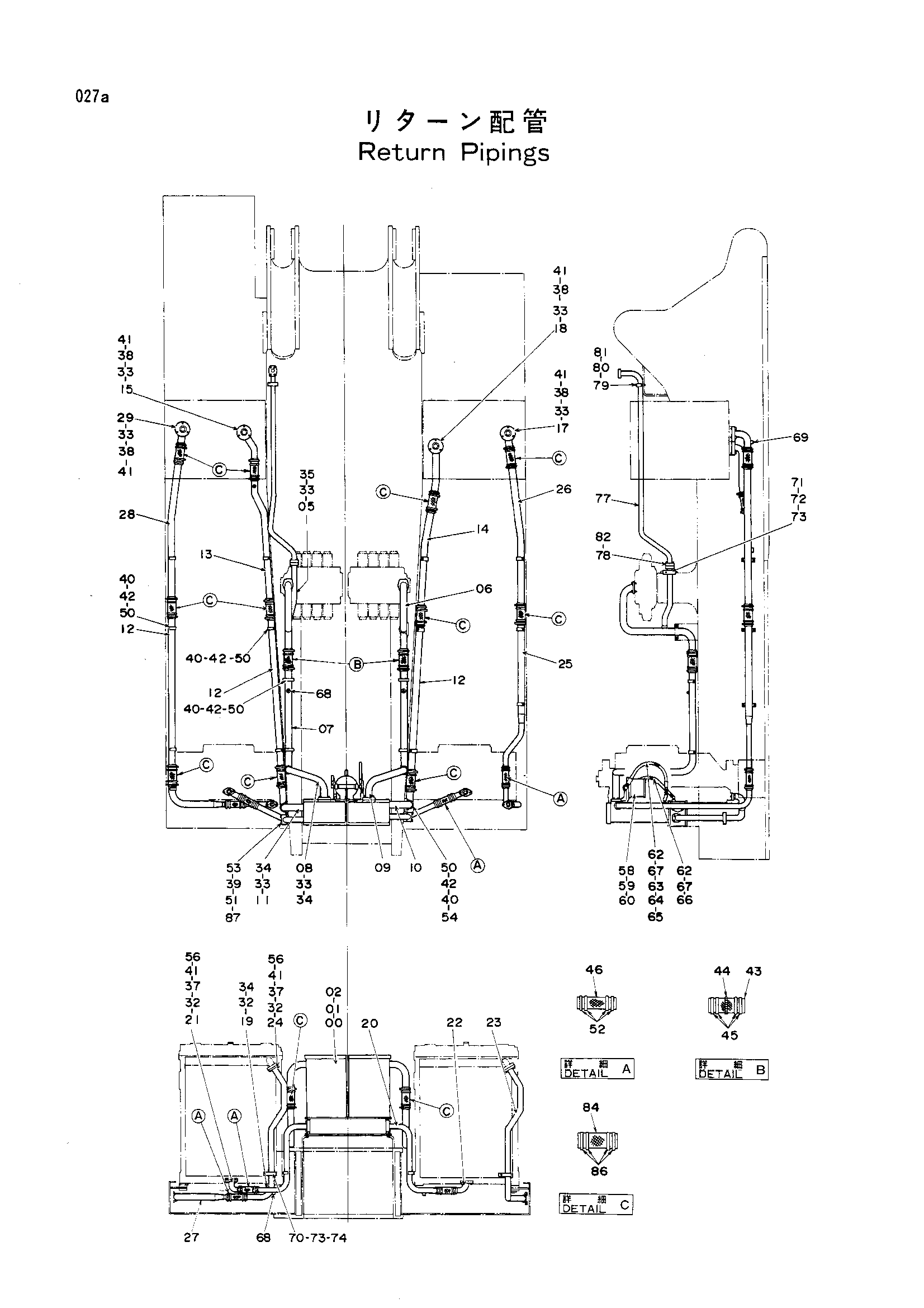

Заводская схема «Обратный трубопроводы» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9043107 | Фулл-флов фильтр в сборе<для детали: см. | 1 |
| 01 | M111636 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 05 | 7013847 | Трубка | 1 |
| 06 | 8023769 | Трубка | 1 |
| 07 | 8028912 | Трубка | 2 |
| 08 | 8028913 | Трубка | 1 |
| 09 | 8028914 | Трубка | 1 |
| 10 | 8023770 | Трубка | 1 |
| 11 | 8023775 | Трубка | 1 |
| 12 | 4131914 | Трубка | 3 |
| 13 | 8028816 | Трубка | 1 |
| 14 | 3029039 | Трубка | 1 |
| 15 | 8028817 | Трубка | 1 |
| 17 | 9719875 | Трубка | 1 |
| 18 | 8028922 | Трубка | 1 |
| 19 | 8028915 | Трубка | 1 |
| 20 | 8028879 | Трубка | 1 |
| 21 | 9719837 | Трубка | 1 |
| 22 | 9719914 | Трубка | 1 |
| 23 | 8028887 | Трубка | 1 |
| 24 | 8028886 | Трубка | 1 |
| 25 | 8028880 | Трубка | 1 |
| 26 | 8028923 | Трубка | 1 |
| 27 | 8028878 | Трубка | 1 |
| 28 | 8028815 | Трубка | 1 |
| 29 | 9720215 | Трубка | 1 |
| 32 | A810050 | Уплотнительное кольцо | 6 |
| 33 | A810060 | Уплотнительное кольцо | 10 |
| 34 | M341236 | Болт с внутренним шестигранником | 24 |
| 35 | M341240 | Болт с внутренним шестигранником | 8 |
| 37 | M111240 | Болт | 8 |
| 38 | J901240 | Болт | 12 |
| 39 | J901280 замена: A590912 | Болт | 4 |
| 39 | J901280 замена: J901285 | Болт | 4 |
| 39 | J901285 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 42 |
| 41 | A590912 | Пружинная шайба | 12 |
| 42 | J901018 | Болт | 42 |
| 43 | 4094001 | Резиновый шланг | 2 |
| 44 | 4504491 | Хомут шланга | 2 |
| 45 | 4156850 | Хомут шланга | 8 |
| 46 | 4081954 | Резиновый шланг | 4 |
| 50 | 4053865 | Хомут трубки | 21 |
| 51 | 4118861 | Хомут трубки | 2 |
| 52 | 4152703 | Хомут шланга | 16 |
| 53 | 4155882 | Регулировочная шайба 0.5 | 2 |
| 54 | 4155881 | Регулировочная шайба 0.5 | 2 |
| 56 | 94-2021 | Пробка | 4 |
| 58 | 9030518 | Бйпасс фильтр в сборе<для детали: см. sep | 1 |
| 59 | J901235 | Болт | 4 |
| 60 | A590912 | Пружинная шайба | 4 |
| 62 | 94-1403 | Угловой штуцер | 2 |
| 63 | 4223383 | Адаптер | 1 |
| 64 | 986953 | Обратный клапан | 1 |
| 65 | 94-1702 | Адаптер | 1 |
| 66 | 94-1503 | Угловой штуцер | 1 |
| 67 | 4085229 | Шланг | 2 |
| 68 | 94-2023 | Пробка | 4 |
| 69 | 94-2022 | Пробка | 2 |
| 70 | 4053697 | Хомут трубки | 2 |
| 71 | 4053698 | Хомут трубки | 1 |
| 72 | J901270 | Болт | 1 |
| 73 | A590912 | Пружинная шайба | 3 |
| 74 | M111271 | Болт | 2 |
| 77 | 8025078 | Трубка | 1 |
| 78 | A811040 | Уплотнительное кольцо | 1 |
| 79 | 4118860 | Хомут трубки | 1 |
| 80 | J901280 | Болт | 2 |
| 81 | A590912 | Пружинная шайба | 2 |
| 82 | M341240 | Болт с внутренним шестигранником | 4 |
| 84 | 4094001 | Резиновый шланг | 13 |
| 86 | 4156850 | Хомут шланга | 52 |
| 87 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
