Рама — HITACHI EX1000

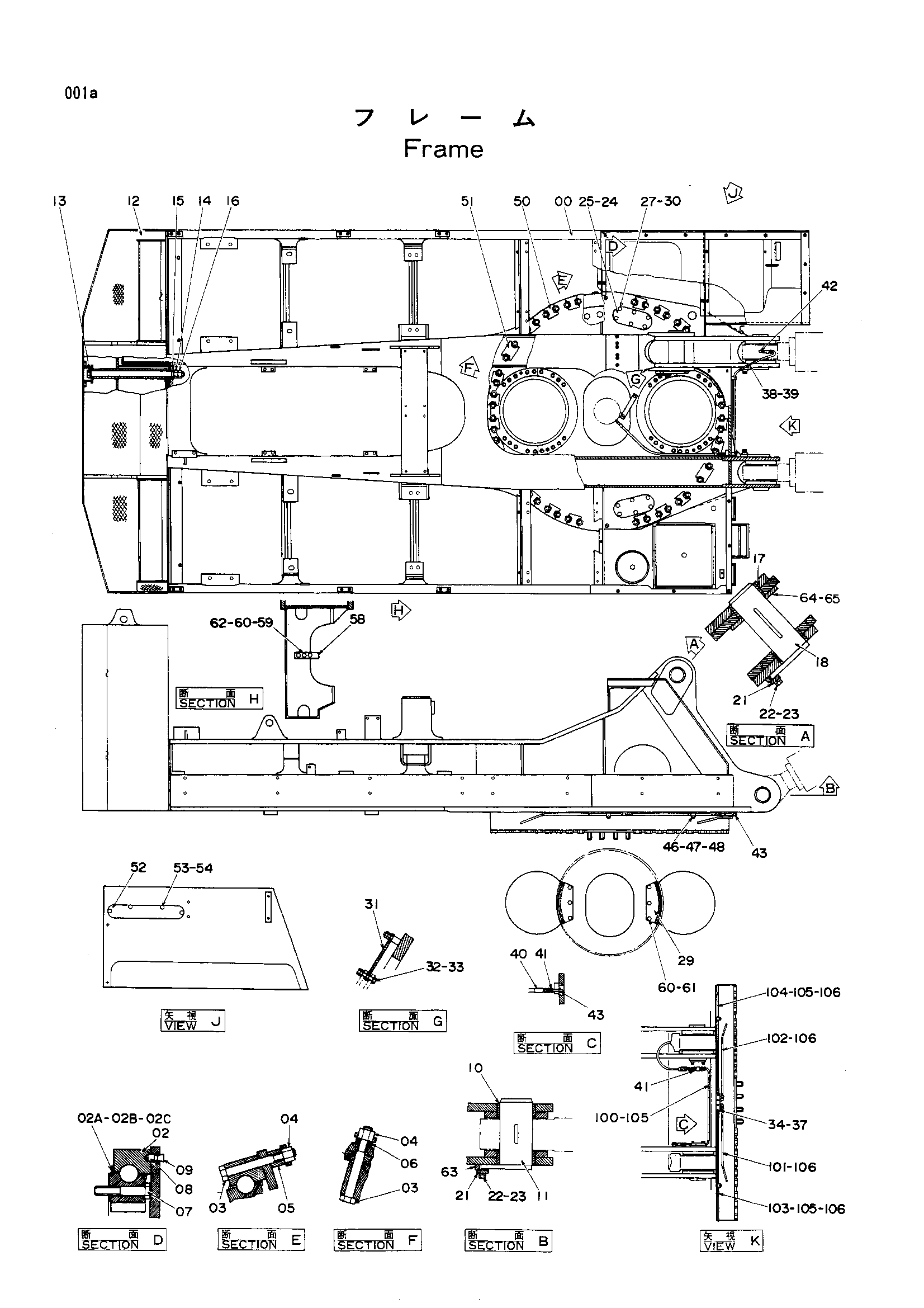

Заводская схема «Рама» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5002303	Рама основной	1
02	4155930	Подшипник. свингкиркл	1
02A	4179307	Уплотнение	1
02B	4179308	Провод	3
02C	4179309	Концевой шток	3
03	4131073	Болт	48
04	4131074	Гайка	48
05	4130287	Проставка	32
06	4130286	Проставка	16
07	4131072	Болт	50
08	4155929	Установочный штифт	2
09	427154	Пробка	2
10	4181160	Втулка	4
11	9724092	Палец	2
12	5002312	Противовес	1
13	4223569	Болт	4
14	4073829	Гайка	4
15	4114413	Шайба	8
16	M660045	U-образная гайка	4
17	4130288	Втулка	4
18	9715624	Палец	2
21	4122729	Пластина	4
22	M112045	Болт	8
23	A590920	Пружинная шайба	8
24	4186640	Манжета	2
25	4130290	Крышка	2
27	J901020	Болт	12
29	8032097	Крышка	2
30	A590110	Плоская шайба	12
31	4070950	Тяга	1
32	J901680	Болт	1
33	J950016	Гайка	4
34	3032231	Блок	1
37	M341240	Болт с внутренним шестигранником	2
38	4058740	Шланг	1
39	4055154	Защитный кожух	1
40	4098903	Нейлоновый шланг	1
41	94-1301	Адаптер	3
42	94-1401	Угловой штуцер	1
43	J75482	Штуцер	6
46	484827	Хомут	4
47	J901014	Болт	4
48	A590910	Пружинная шайба	4
50	4135246	Ограничитель	20
51	4131945	Ограничитель	4
52	4156103	Пластина	1
53	J900610	Болт	4
54	A590906	Пружинная шайба	4
58	4155063	Пластина	2
59	J901240	Болт	6
60	A590912	Пружинная шайба	12
61	J901225	Болт	6
62	A590110	Плоская шайба	6
63	4181161	Ограничитель	2
64	4185490	Регулировочная шайба 2.3	2
65	4191277	Регулировочная шайба 1.0	2
100	4148105	Трубка	1
101	3027157	Трубка	1
102	3027156	Трубка	1
103	3027159	Трубка	1
104	3027158	Трубка	1
105	4130169	Штуцер трубки	4
106	4130175	Штуцер трубки	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
