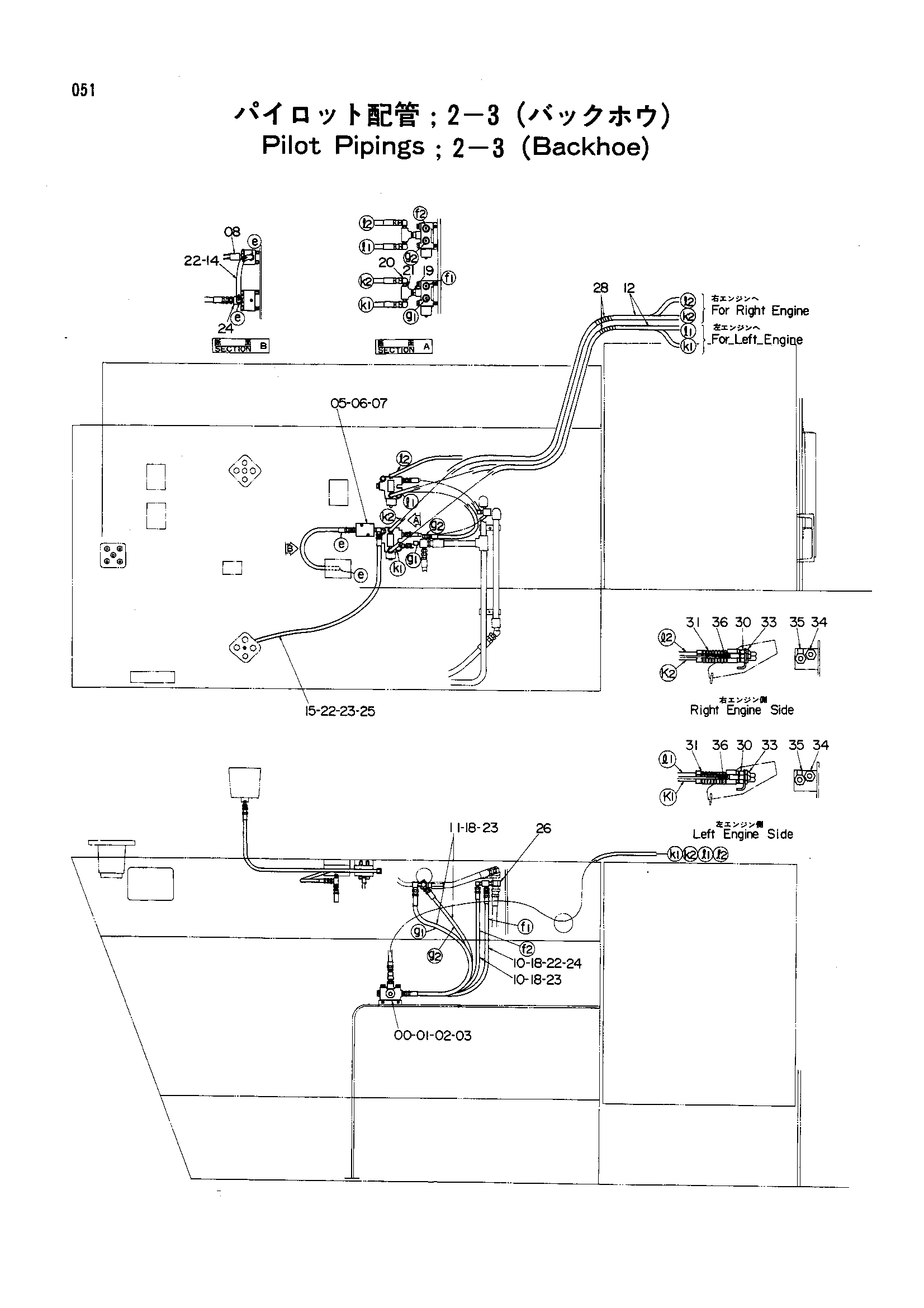

Пилотный трубопроводы 2-3 (экскаватор) — HITACHI EX1000
Заводская схема «Пилотный трубопроводы 2-3 (экскаватор)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210647 | Электромагнитный клапан | 2 |
| 01 | J900865 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | 4093624 | Пробка | 2 |
| 05 | 9021845 | Челночный клапан | 1 |
| 06 | J901055 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 4172567 | Датчик давления | 1 |
| 10 | 4124783 | Нейлоновый шланг | 2 |
| 11 | 4129749 | Нейлоновый шланг | 2 |
| 12 | 4222099 | Шланг | 4 |
| 14 | 4111501 | Нейлоновый шланг | 1 |
| 15 | 4043584 | Нейлоновый шланг | 1 |
| 18 | 4042030 | Адаптер | 4 |
| 19 | 4152200 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154656 | Угловой штуцер | 4 |
| 21 | 94-0660 | Тройник | 2 |
| 22 | 94-1301 | Адаптер | 4 |
| 23 | 94-1401 | Угловой штуцер | 4 |
| 24 | 4119004 | Тройник | 2 |
| 25 | 4015427 | Адаптер | 1 |
| 26 | 4143916 | Адаптер | 1 |
| 28 | 4044420 | Защитный кожух | 1 |
| 30 | 4169379 замена: 4264912 | Гидроцилиндр | 4 |
| 30 | 4264912 | Гидроцилиндр | 4 |
| 31 | 4208277 | Защитный чехол | 4 |
| 33 | 4181724 | Колпачок | 4 |
| 34 | 4192422 | Шайба тонгуед | 2 |
| 35 | 4235475 | Шайба тонгуед | 2 |
| 36 | 4154651 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
