PRE фильтр — HITACHI EX100-5 JPN

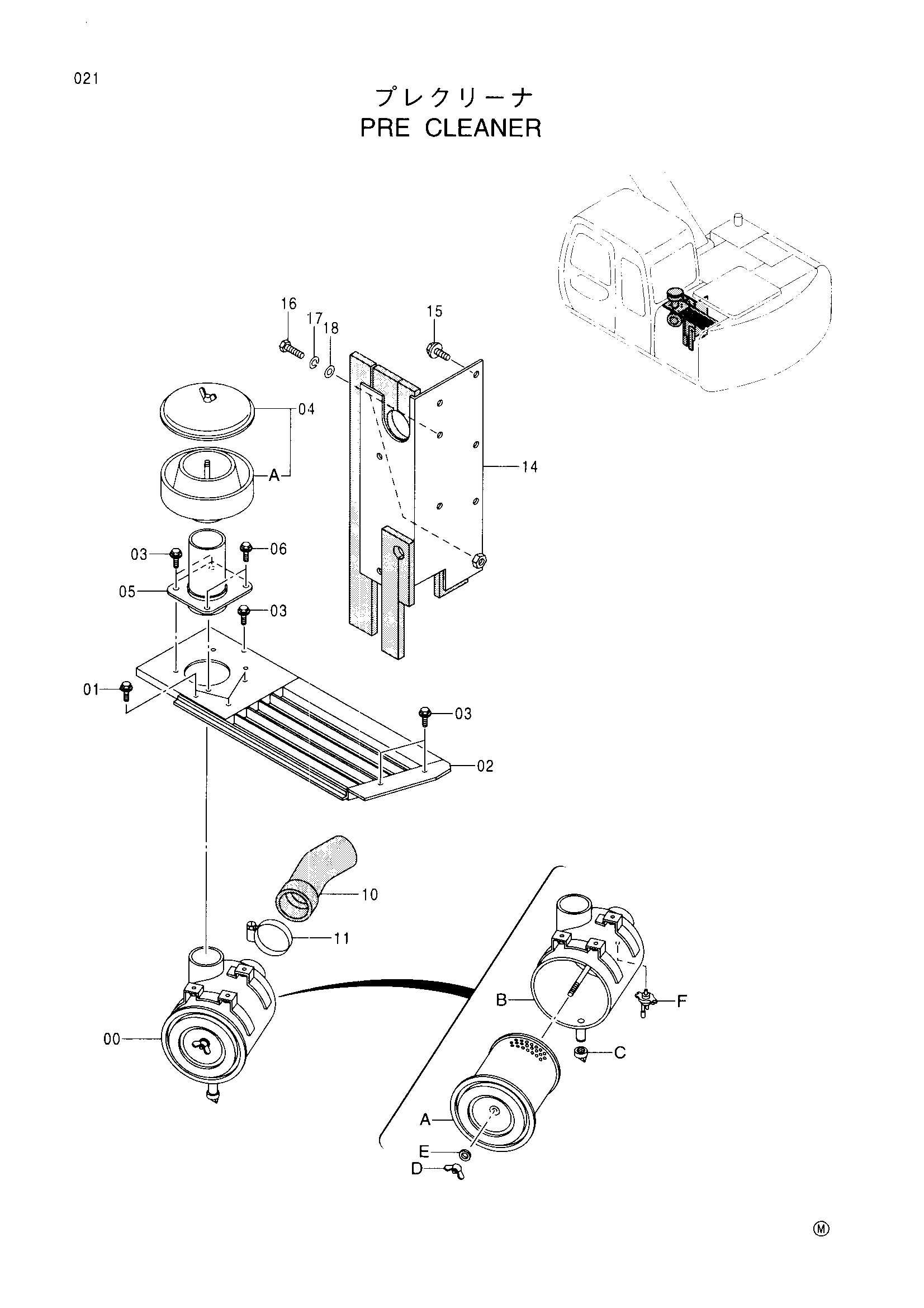

Заводская схема «PRE фильтр» для HITACHI EX100-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4356693 | Фильтр воздушный | 1 |
| 00A | 4285619 | Элемент | 1 |
| 00B | 4369996 | Корпус | 1 |
| 00C | 4206552 | Клапан | 1 |
| 00D | 4285621 | Гайка винг | 1 |
| 00E | 4285622 | Манжета | 1 |
| 00F | 4334759 | Индикатор | 1 |
| 01 | J021055 | Болт с шайбой | 3 |
| 02 | 7030600 | Крышка | 1 |
| 03 | J021030 | Болт с шайбой | 5 |
| 04 | 4505403 | Фильтр PRE | 1 |
| 04A | 4045174 | Дуст-коллектор | 1 |
| 05 | 8063708 | Трубка | 1 |
| 06 | J021025 | Болт с шайбой | 2 |
| 10 | 3075139 | Воздушный шланг | 1 |
| 11 | 4507397 | Хомут шланга | 1 |
| 14 | 7029731 | Крышка | 1 |
| 15 | J031030 | Болт с шайбой | 6 |
| 16 | J901635 | Болт | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 18 | A590116 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
