Накладка гусеница (B500)(сепарате-тйпе) — HITACHI EX100-5 JPN

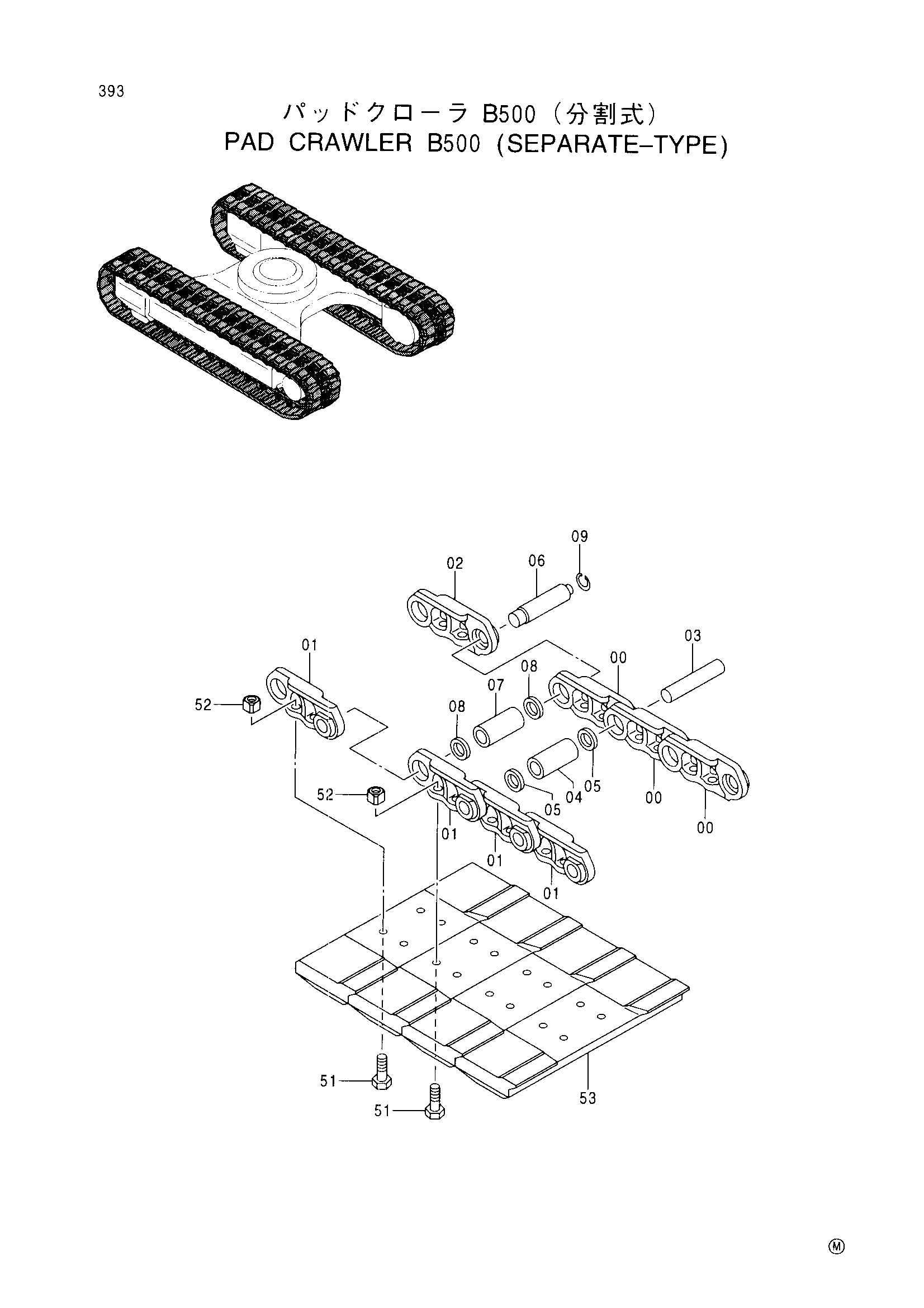

Заводская схема «Накладка гусеница (B500)(сепарате-тйпе)» для HITACHI EX100-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9177195 | Накладка гусеница | 2 | |
| 00 | 1026945 | Гусеничная цепь B | 40 |
| 00-09 | 9179404 | Гусеничная цепь в сборе | 1 |
| 01 | 1026946 | Гусеничная цепь B | 41 |
| 02 | 4416241 | Гусеничная цепь M | 1 |
| 03 | 4416242 | Палец | 40 |
| 04 | 4344785 | Втулка | 40 |
| 05 | 4413807 | Уплотнение | 80 |
| 06 | 4416243 | Соединительный палец | 1 |
| 07 | 4345599 | Соединительная втулка | 1 |
| 08 | 4416244 | Втулка | 2 |
| 09 | 4192665 | Кольцо | 1 |
| 51 | 4345328 | Болт башмак | 164 |
| 52 | 4253411 | Гайка | 164 |
| 53 | 4405321 | Башмак руббер-пад | 41 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
