Пилотный трубопроводы (9)[STD] — HITACHI EX100-5
Заводская схема «Пилотный трубопроводы (9)[STD]» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

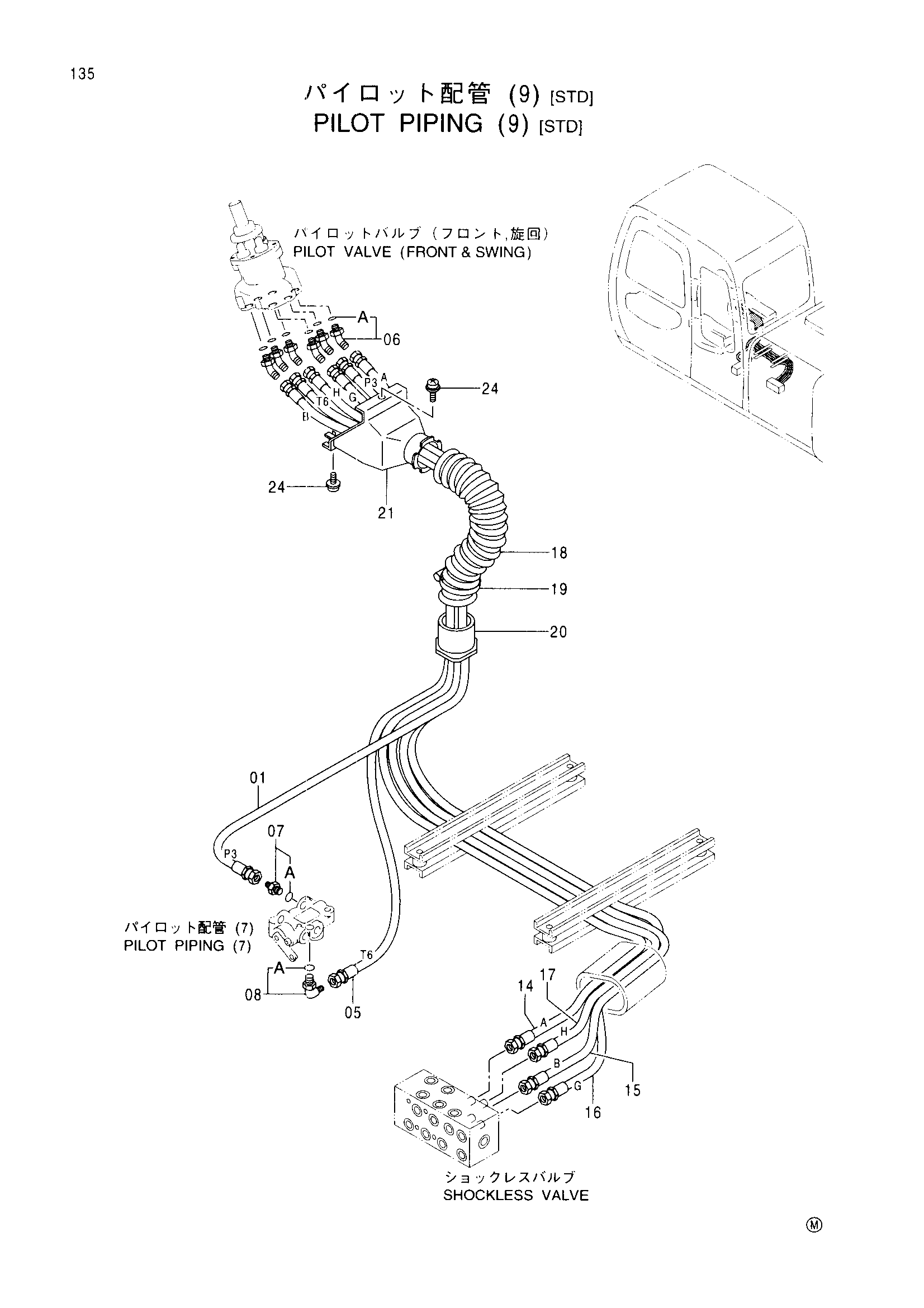

![Схема Пилотный трубопроводы (9)[STD] HITACHI EX100-5](/catalog-drawings/4f/4ff8d8ed-949e-49c6-85bd-9b52b45dbaa6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4333395 | Шланг (P3) | 1 |
| 05 | 4333580 | Шланг (T6) | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4367031 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4351189 | Шланг (A) | 1 |
| 15 | 4351190 | Шланг (B) | 1 |
| 16 | 4351192 | Шланг (G) | 1 |
| 17 | 4351193 | Шланг (H) | 1 |
| 18 | 4351175 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 20 | 3072687 замена: 3079728 | Втулка | 1 |
| 20 | 3072687 | Втулка | 1 |
| 20 | 3072687 | Втулка | 1 |
| 20 | 3079728 | Втулка | 1 |
| 20 | 3079728 | Втулка | 1 |
| 20 | 3079728 | Втулка | 1 |
| 21 | 3072745 | Крышка | 1 |
| 24 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
