Пилотный трубопроводы (6) — HITACHI EX100-5

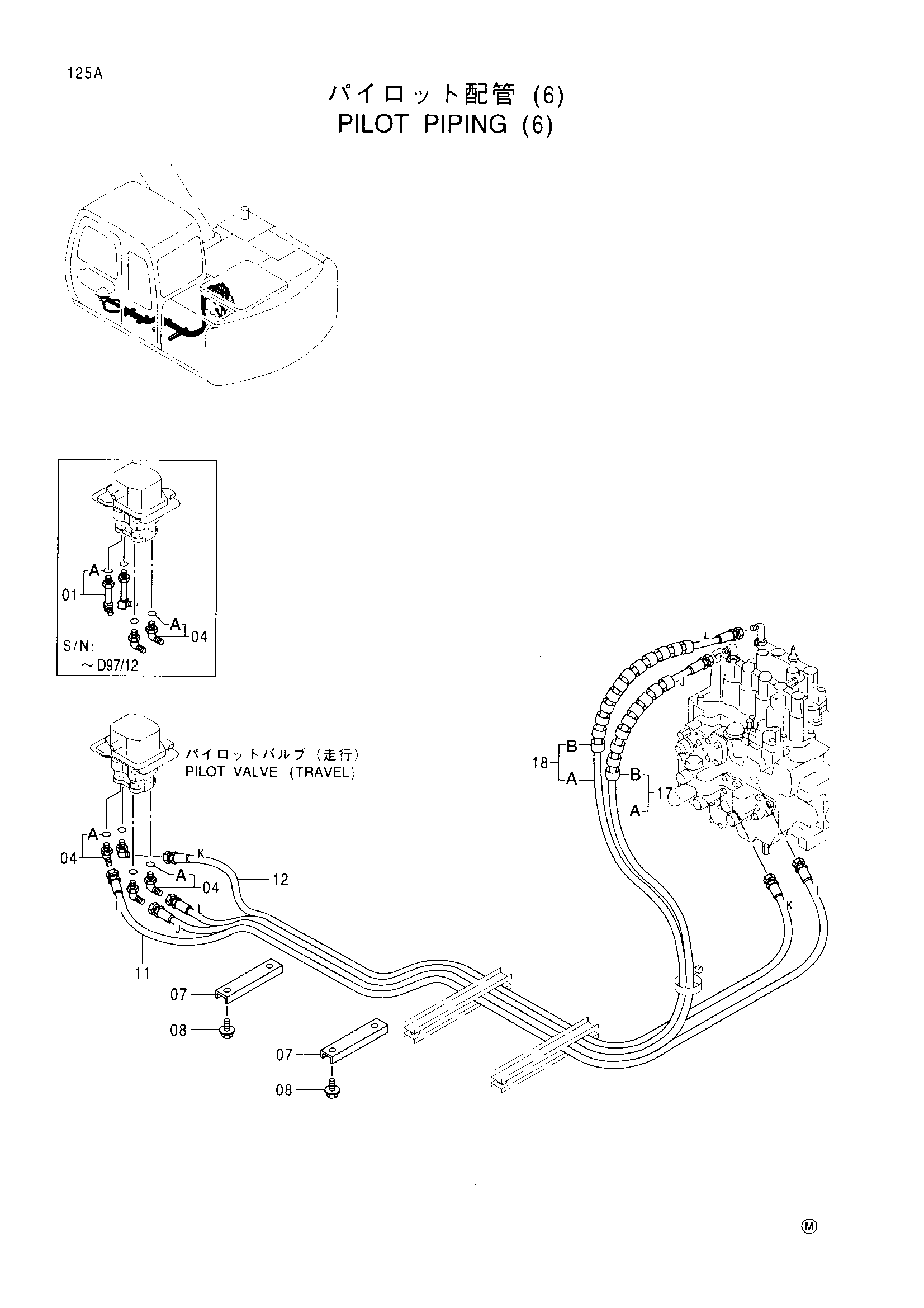

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278442 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 | Угловой штуцер | 2 |
| 04 | 4156434 замена: 1 | Угловой штуцер | 4 |
| 04 | 4156434 замена: 4429243 | Угловой штуцер | 4 |
| 04 | 4156434 замена: 4 | Угловой штуцер | 4 |
| 04 | 4156434 замена: 7 | Угловой штуцер | 4 |
| 04 | 4429243 | Угловой штуцер | 4 |
| 04 | 4429243 | Угловой штуцер | 4 |
| 04 | 4429243 | Угловой штуцер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4342692 | Хомут шланга | 2 |
| 08 | J021020 | Болт с шайбой | 4 |
| 11 | 4351203 замена: 4432099 | Шланг (I) | 1 |
| 11 | 4351203 | Шланг (I) | 1 |
| 11 | 4351203 | Шланг (I) | 1 |
| 11 | 4432099 | Пластиковый шланг (I) | 1 |
| 11 | 4432099 | Пластиковый шланг (I) | 1 |
| 11 | 4432099 | Пластиковый шланг (I) | 1 |
| 12 | 4351204 замена: 4432100 | Шланг (K) | 1 |
| 12 | 4351204 | Шланг (K) | 1 |
| 12 | 4351204 | Шланг (K) | 1 |
| 12 | 4432100 | Пластиковый шланг (K) | 1 |
| 12 | 4432100 | Пластиковый шланг (K) | 1 |
| 12 | 4432100 | Пластиковый шланг (K) | 1 |
| 17 | 9151256 замена: 9187405 | Шланг в сборе | 1 |
| 17 | 9151256 | Шланг в сборе | 1 |
| 17 | 9151256 | Шланг в сборе | 1 |
| 17 | 9187405 | Шланг в сборе | 1 |
| 17 | 9187405 | Шланг в сборе | 1 |
| 17 | 9187405 | Шланг в сборе | 1 |
| 17A | 4369386 замена: 4432101 | Шланг (J) | 1 |
| 17A | 4369386 | Шланг (J) | 1 |
| 17A | 4369386 | Шланг (J) | 1 |
| 17A | 4432101 | Пластиковый шланг (J) | 1 |
| 17A | 4432101 | Пластиковый шланг (J) | 1 |
| 17A | 4432101 | Пластиковый шланг (J) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9151257 замена: 9187406 | Шланг в сборе | 1 |
| 18 | 9151257 | Шланг в сборе | 1 |
| 18 | 9151257 | Шланг в сборе | 1 |
| 18 | 9187406 | Шланг в сборе | 1 |
| 18 | 9187406 | Шланг в сборе | 1 |
| 18 | 9187406 | Шланг в сборе | 1 |
| 18A | 4369387 замена: 4432102 | Шланг (левый) | 1 |
| 18A | 4369387 | Шланг (левый) | 1 |
| 18A | 4369387 | Шланг (левый) | 1 |
| 18A | 4432102 | Пластиковый шланг (левый) | 1 |
| 18A | 4432102 | Пластиковый шланг (левый) | 1 |
| 18A | 4432102 | Пластиковый шланг (левый) | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
