Удерживающий клапан (рукоять) <200> — HITACHI EX100-5

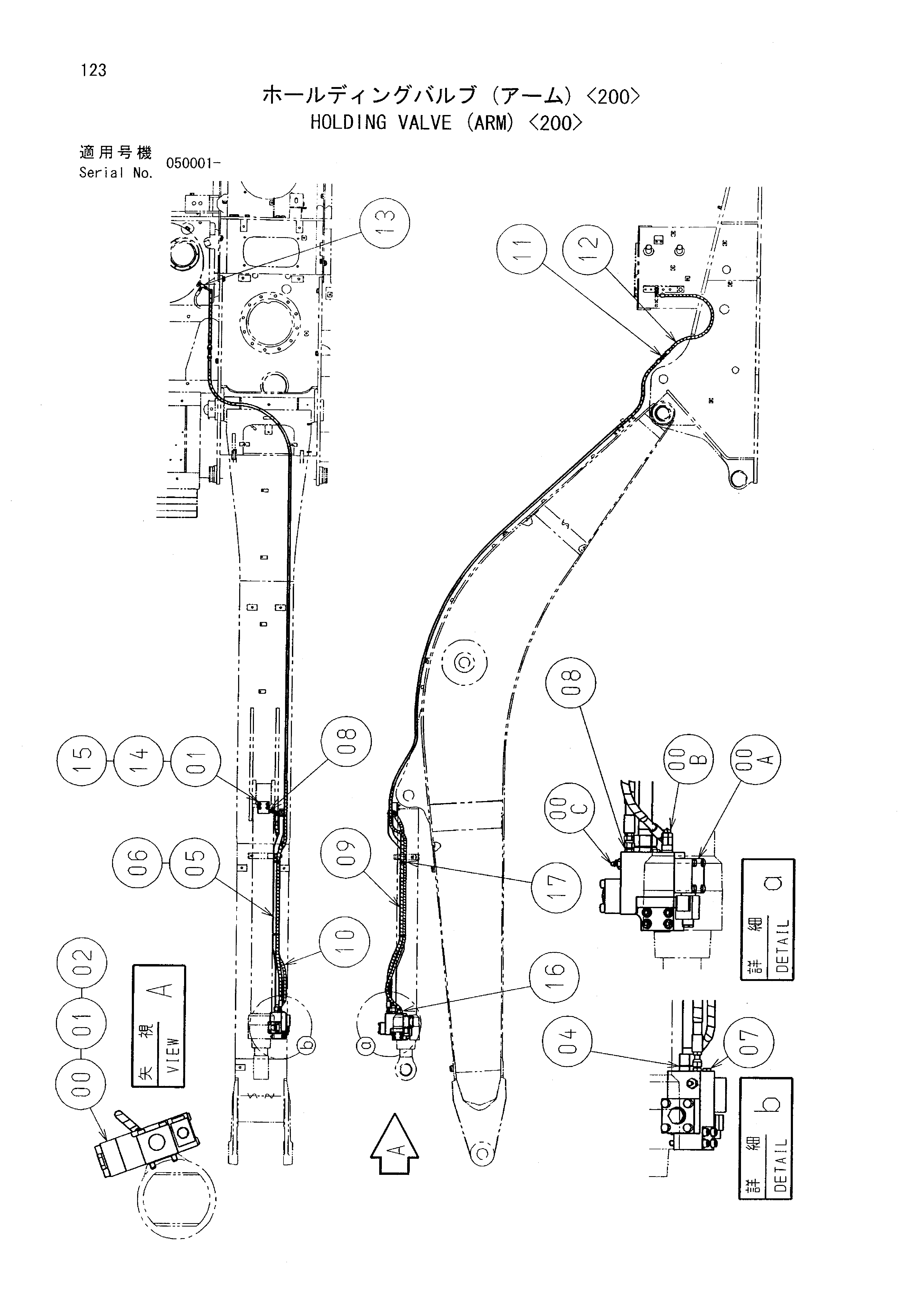

Заводская схема «Удерживающий клапан (рукоять) <200>» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4424200 | Удерживающий клапан | 1 |
| 00A | 4459657 | Электромагнитный клапан | 1 |
| 00B | 4459504 | Предохранительный клапан | 1 |
| 00C | 0643016 | Бреедер воздушный | 1 |
| 01 | 984614 | Уплотнительное кольцо | 2 |
| 02 | M341290 | Болт с внутренним шестигранником | 4 |
| 04 | 4207425 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 9753206 | Трубка | 1 |
| 06 | 4187329 | Уплотнительное кольцо | 1 |
| 07 | 4093624 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4200467 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9186230 | Шланг в сборе | 1 |
| 09A | 4327293 | Защитный кожух | 2 |
| 10 | 9186105 | Шланг в сборе | 1 |
| 10A | 4327293 | Защитный кожух | 4 |
| 11 | 4231653 | Адаптер | 1 |
| 12 | 9186104 | Шланг в сборе | 1 |
| 12A | 4327293 | Защитный кожух | 1 |
| 13 | 4205363 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 3086891 | Блок | 1 |
| 15 | M341256 | Болт с внутренним шестигранником | 4 |
| 16 | 4200472 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4121859 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
