Пилотный трубопроводы (11)[EU][N.EUROPE] — HITACHI EX100-5

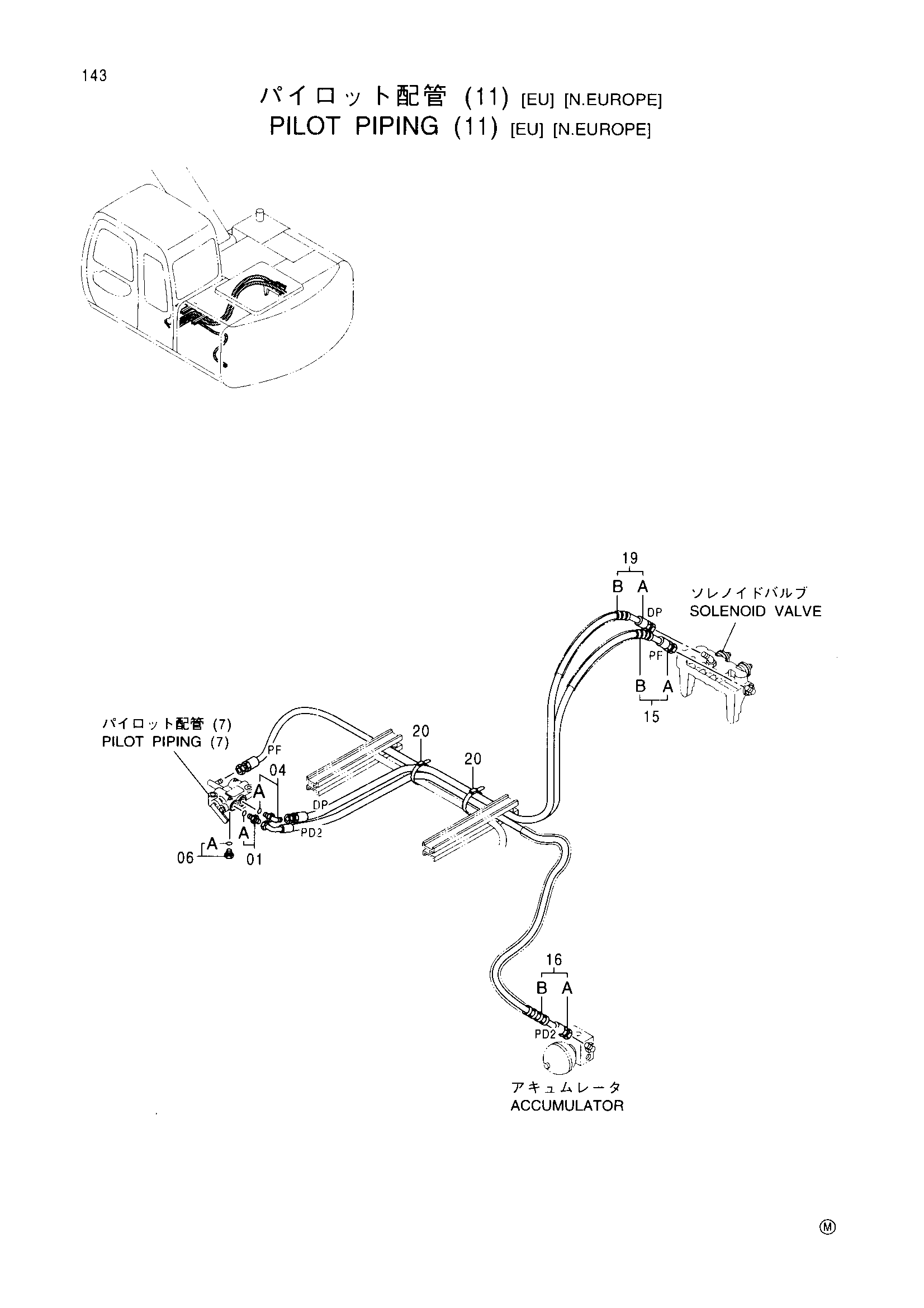

Заводская схема «Пилотный трубопроводы (11)[EU][N.EUROPE]» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (11)[EU][N.EUROPE] HITACHI EX100-5](/catalog-drawings/a5/a5050845-0dcf-42e9-ab50-276f5f5bfe9d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4093624 | Пробка | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 9155872 | Шланг в сборе | 1 |
| 15A | 4369080 | Шланг (PF) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | 9180615 | Шланг в сборе | 1 |
| 16A | 4419040 | Шланг (PD2) | 1 |
| 16B | 4327293 | Защитный кожух | 2 |
| 19 | 9149531 | Шланг в сборе | 1 |
| 19A | 4352130 | Шланг (DP) | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
