Пилотный трубопроводы <смещаемый стрела> — HITACHI EX100-5

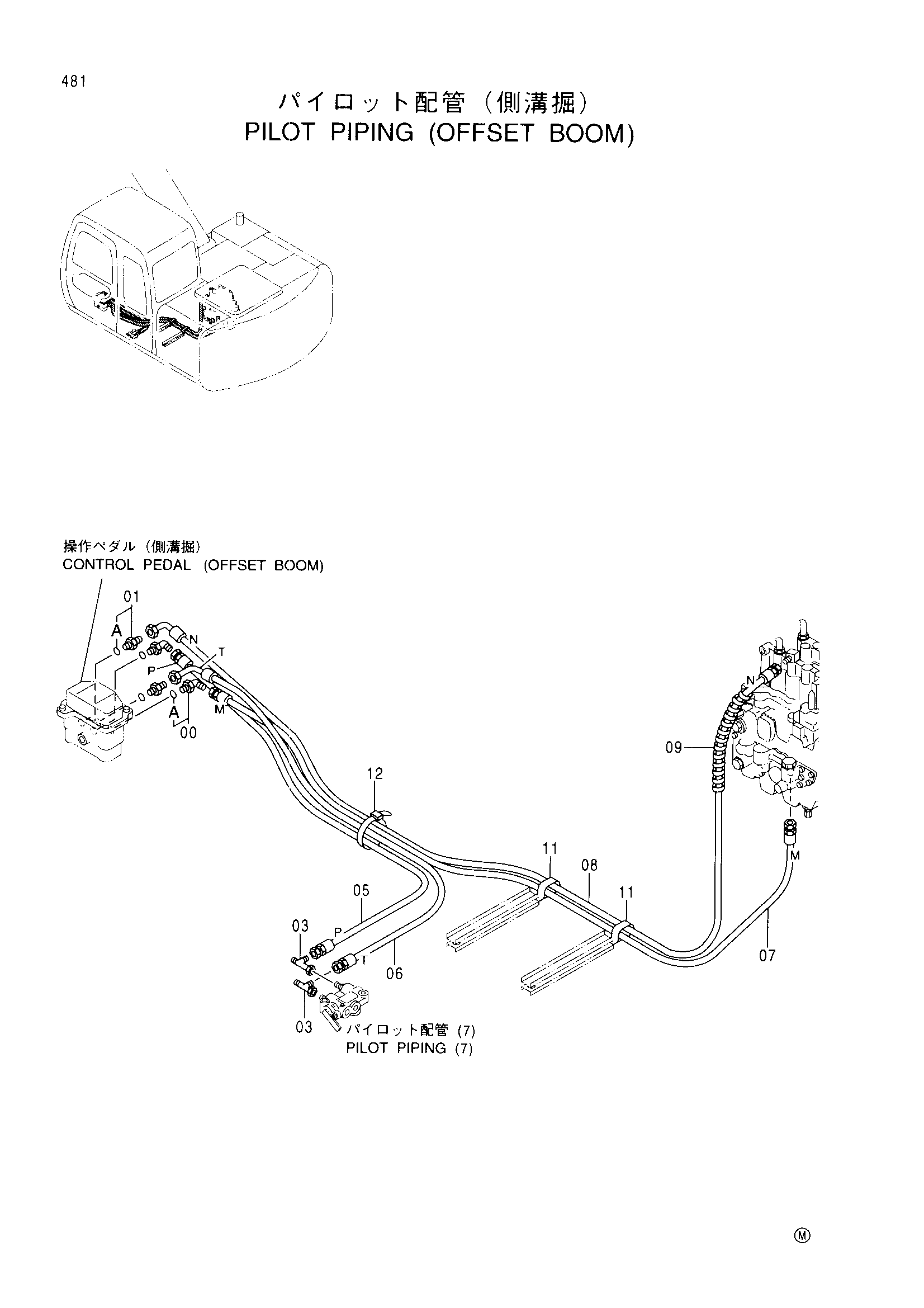

Заводская схема «Пилотный трубопроводы <смещаемый стрела>» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 05 | 4368703 | Шланг (P) | 1 |
| 06 | 4368704 | Шланг (T) | 1 |
| 07 | 4373639 | Шланг (M) | 1 |
| 08 | 4373640 | Шланг (N) | 1 |
| 09 | 4327293 | Защитный кожух | 1 |
| 11 | 4190282 | Зажим | 2 |
| 12 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
