Глушитель — HITACHI EX100-5

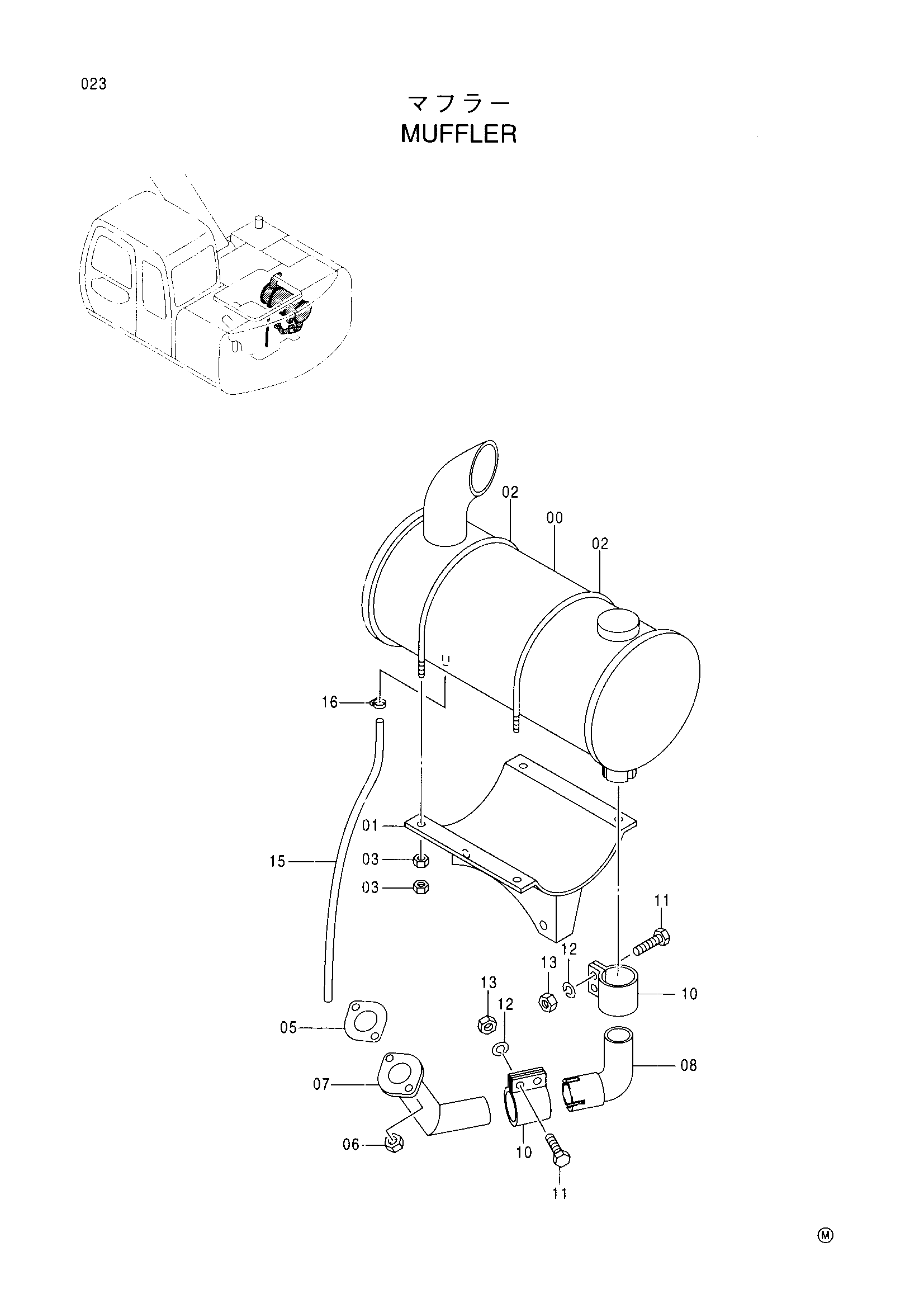

Заводская схема «Глушитель» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4341001 | Глушитель | 1 |
| 01 | 7029779 | Кронштейн | 1 |
| 02 | 4332488 | U-образный болт | 2 |
| 03 | J950010 | Гайка | 8 |
| 05 | 4263795 | Прокладка | 1 |
| 06 | 4246350 | U-образная гайка | 2 |
| 07 | 8061970 | Выпускная труба | 1 |
| 08 | 8060680 | Выпускная труба | 1 |
| 10 | 4108754 | Хомут | 2 |
| 11 | J901035 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | M520010 | Гайка | 4 |
| 15 | 4276831 | Трубка | 1 |
| 16 | 4396451 | Хомут шланга | 1 |
| 16 | 4396451 | Хомут шланга | 1 |
| 16 | 4396451 | Хомут шланга | 1 |
| 16 | 4508575 | Хомут шланга | 1 |
| 16 | 4508575 замена: 4396451 | Хомут шланга | 1 |
| 16 | 4508575 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
