Шланг защита от разрыва клапан трубопроводы (рукоять): 1 — HITACHI EX100-5

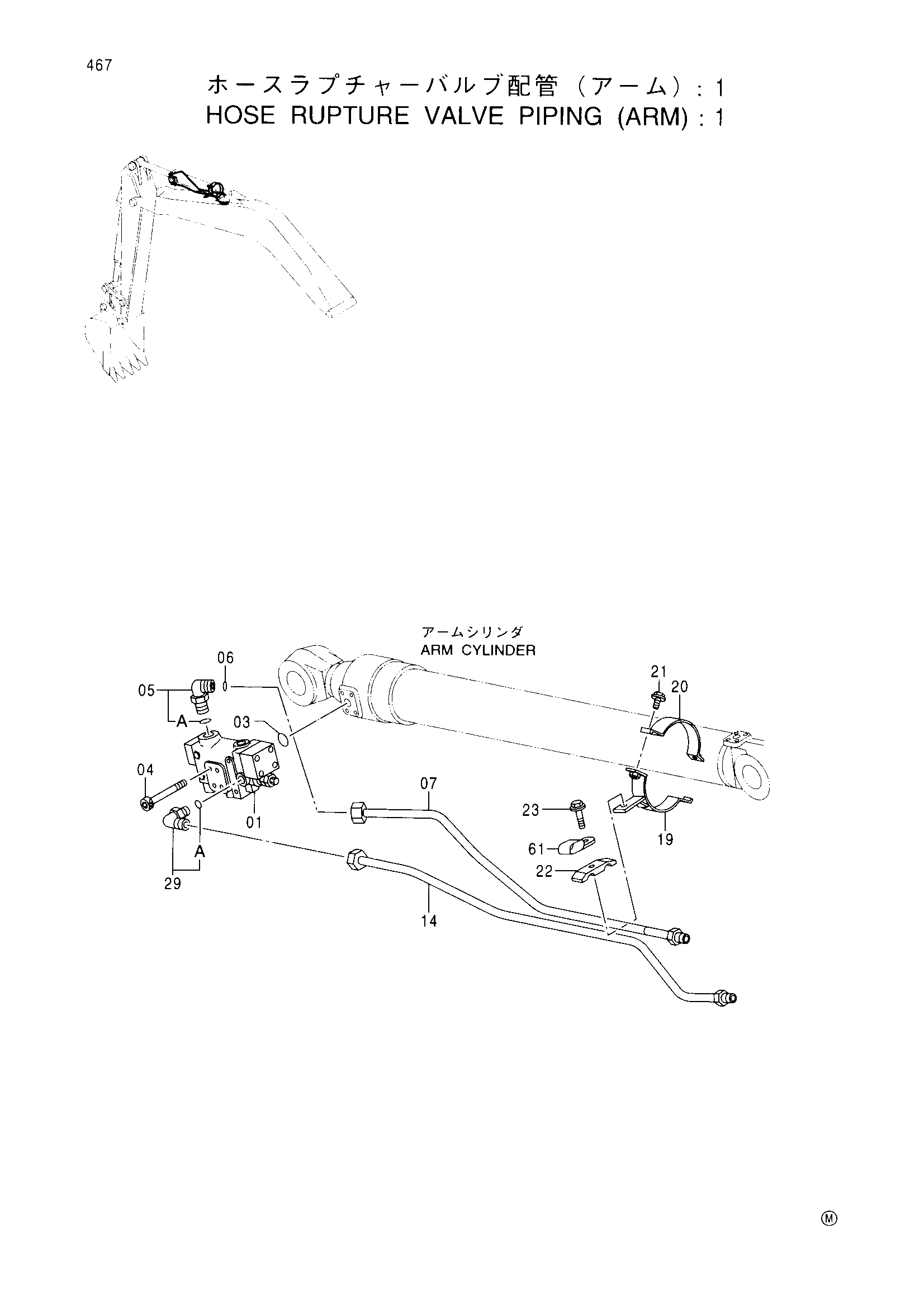

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 1» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9149057 | Клапан хосе-руптуре | 1 |
| 03 | A811030 | Уплотнительное кольцо | 1 |
| 04 | M341085 | Болт с внутренним шестигранником | 4 |
| 05 | 4198799 | Угловой штуцер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 1 |
| 07 | 8066767 | Трубка | 1 |
| 14 | 8066755 | Трубка | 1 |
| 19 | 8053740 | Хомут | 1 |
| 20 | 9739016 | Кланп | 1 |
| 21 | J011035 | Болт с шайбой | 2 |
| 22 | 4189859 | Хомут трубки | 1 |
| 23 | J011265 | Болт с шайбой | 1 |
| 29 | 4224403 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4190273 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
