Топливный двойной фильтр <выбор> — HITACHI EX100-5

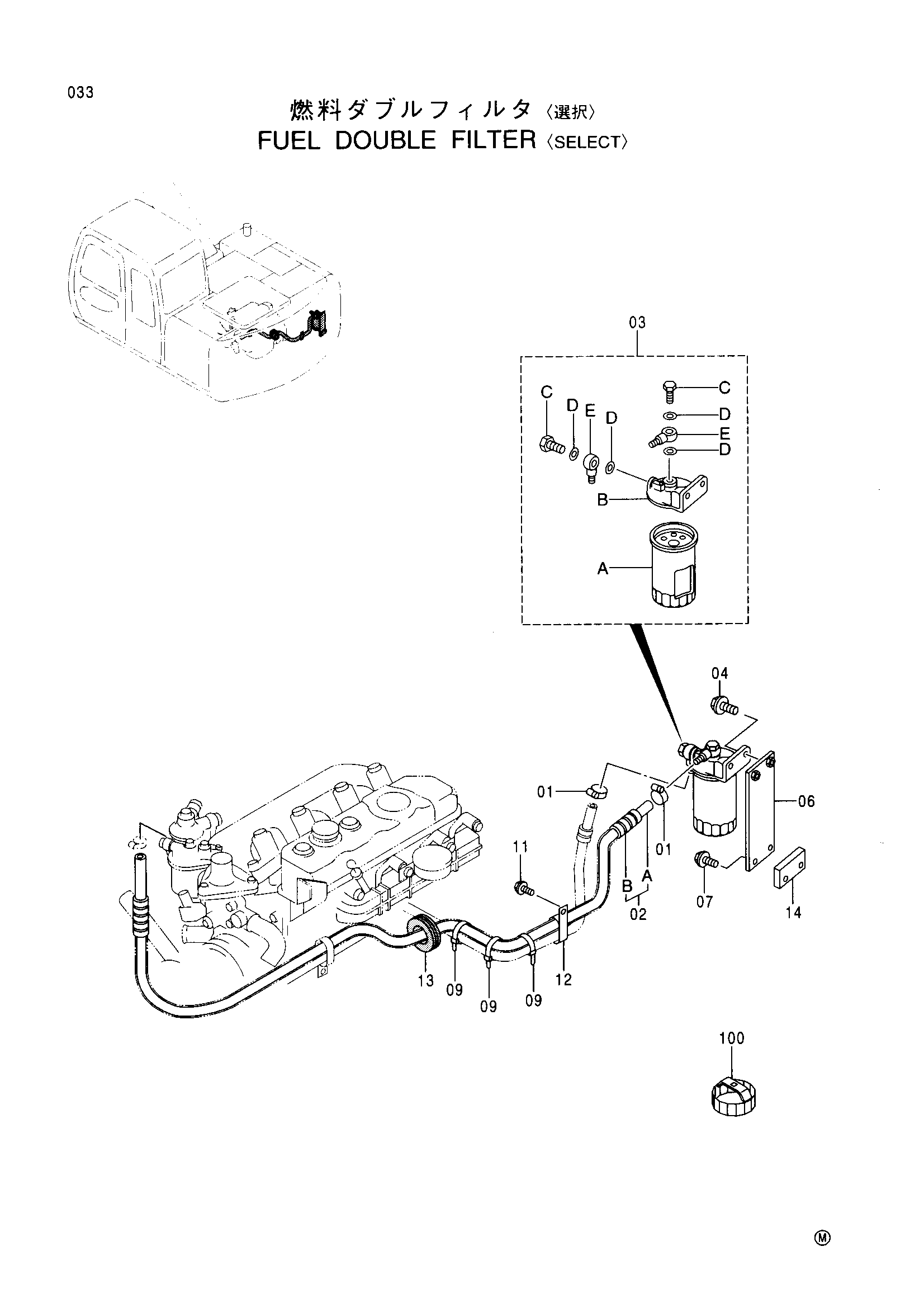

Заводская схема «Топливный двойной фильтр <выбор>» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9144175 | Двойной фильтр | 1 | |
| 01 | 4514700 | Зажим шланг | 2 |
| 02 | 9147366 | Топливный шланг в сборе | 1 |
| 02A | 4333976 | Топливный шланг | 1 |
| 02B | 4334185 | Трубка | 1 |
| 03 | 4335136 | Фильтр топливный в сборе | 1 |
| 03A | 4326739 | Топливный фильтр | 1 |
| 03B | 4326807 | Головка | 1 |
| 03C | 4326740 | Болт | 2 |
| 03D | 4326741 | Прокладка | 4 |
| 03E | 4326742 | Трубка топливный | 2 |
| 04 | J021035 | Болт с шайбой | 2 |
| 06 | 9742034 | Кронштейн | 1 |
| 07 | J011225 | Болт с шайбой | 2 |
| 09 | 4055312 | Ленточный зажим | 3 |
| 11 | J011020 | Болт с шайбой | 1 |
| 12 | 4192034 | Зажим | 1 |
| 13 | 4509404 | Резиновая втулка | 1 |
| 14 | 4154093 | Седло винта | 1 |
| 100 | 4346482 | Гаечный ключ | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
