Ход трубопроводы <100, E> — HITACHI EX100-5

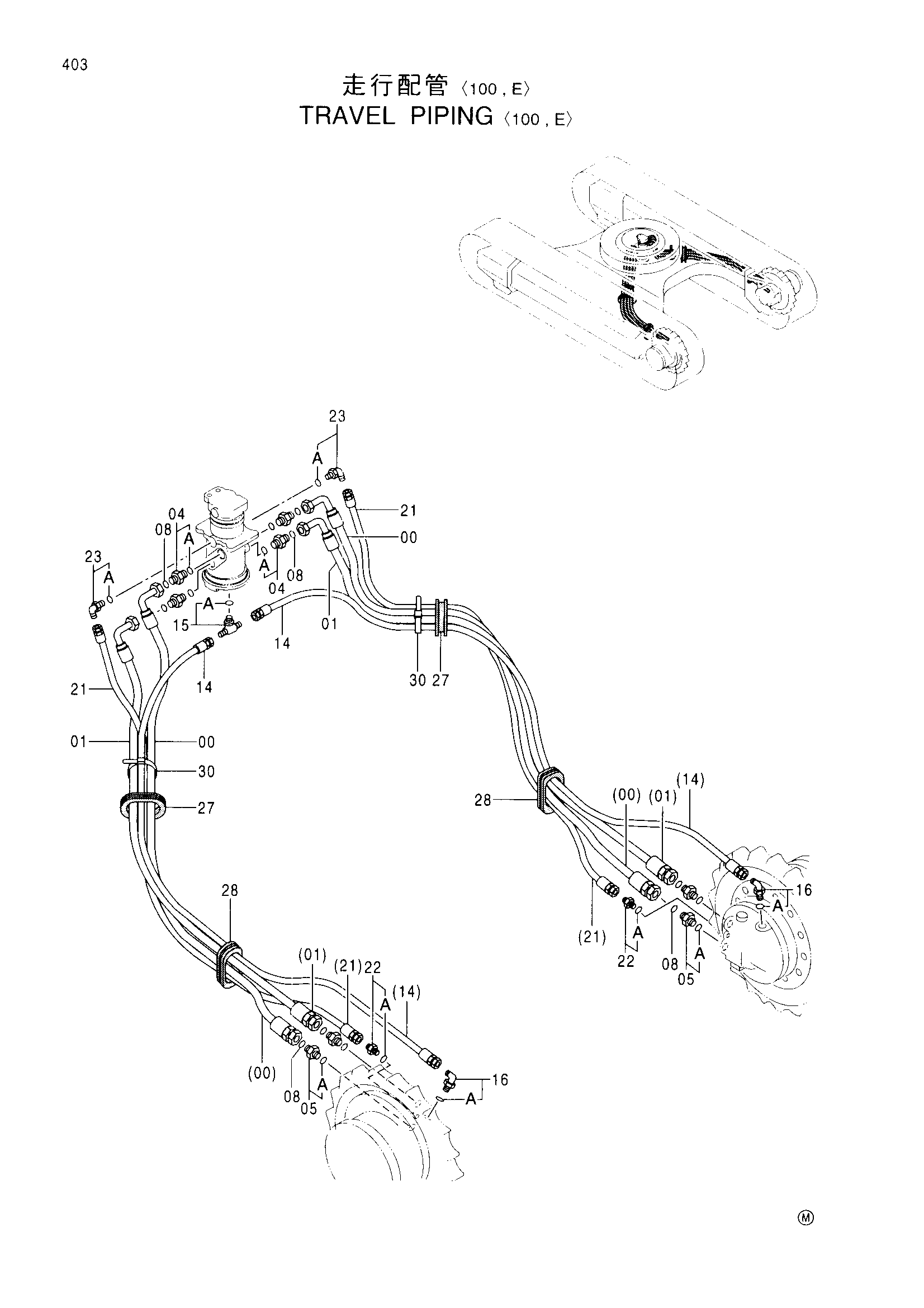

Заводская схема «Ход трубопроводы <100, E>» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4262265 | Шланг | 2 |
| 01 | 4262269 | Шланг | 2 |
| 04 | 4188623 | Адаптер | 4 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4188623 | Адаптер | 4 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 8 |
| 14 | 4262930 | Шланг | 2 |
| 15 | 4221224 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4154672 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4286512 замена: 4401962 | Шланг | 2 |
| 21 | 4401962 | Шланг | 2 |
| 22 | 4200465 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4154670 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4334566 | Резиновая втулка | 2 |
| 28 | 4259604 | Резиновая втулка | 2 |
| 30 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
