Передний трубопроводы <смещаемый стрела>: 1 — HITACHI EX100-5

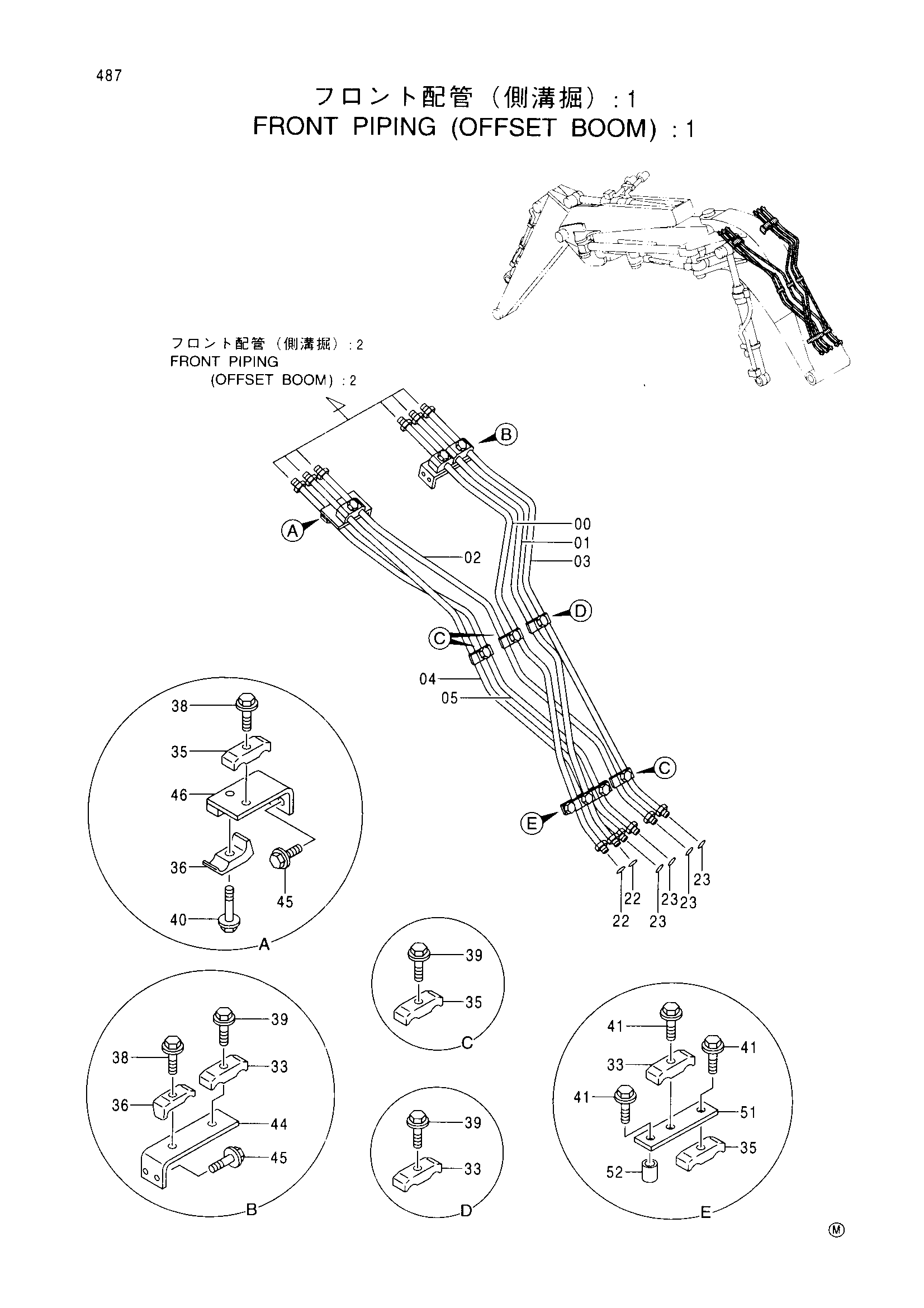

Заводская схема «Передний трубопроводы <смещаемый стрела>: 1» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031809 | Трубка | 1 |
| 01 | 7031810 | Трубка | 1 |
| 02 | 7031813 | Трубка | 1 |
| 03 | 7031814 | Трубка | 1 |
| 04 | 7031811 | Трубка | 1 |
| 05 | 7031812 | Трубка | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4138938 | Уплотнительное кольцо | 4 |
| 33 | 4141806 | Хомут трубки | 3 |
| 35 | 4189858 | Хомут трубки | 5 |
| 36 | 4190125 | Хомут трубки | 2 |
| 38 | J011245 | Болт с шайбой | 2 |
| 39 | J011255 | Болт с шайбой | 5 |
| 40 | J011265 | Болт с шайбой | 1 |
| 41 | J011260 | Болт с шайбой | 3 |
| 44 | 4290917 | Кронштейн | 1 |
| 45 | J011225 | Болт с шайбой | 4 |
| 46 | 9739586 | Кронштейн | 1 |
| 51 | 9747713 | Кронштейн | 1 |
| 52 | 4379687 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
