Обратный трубопроводы <с отвал><100, E> — HITACHI EX100-5

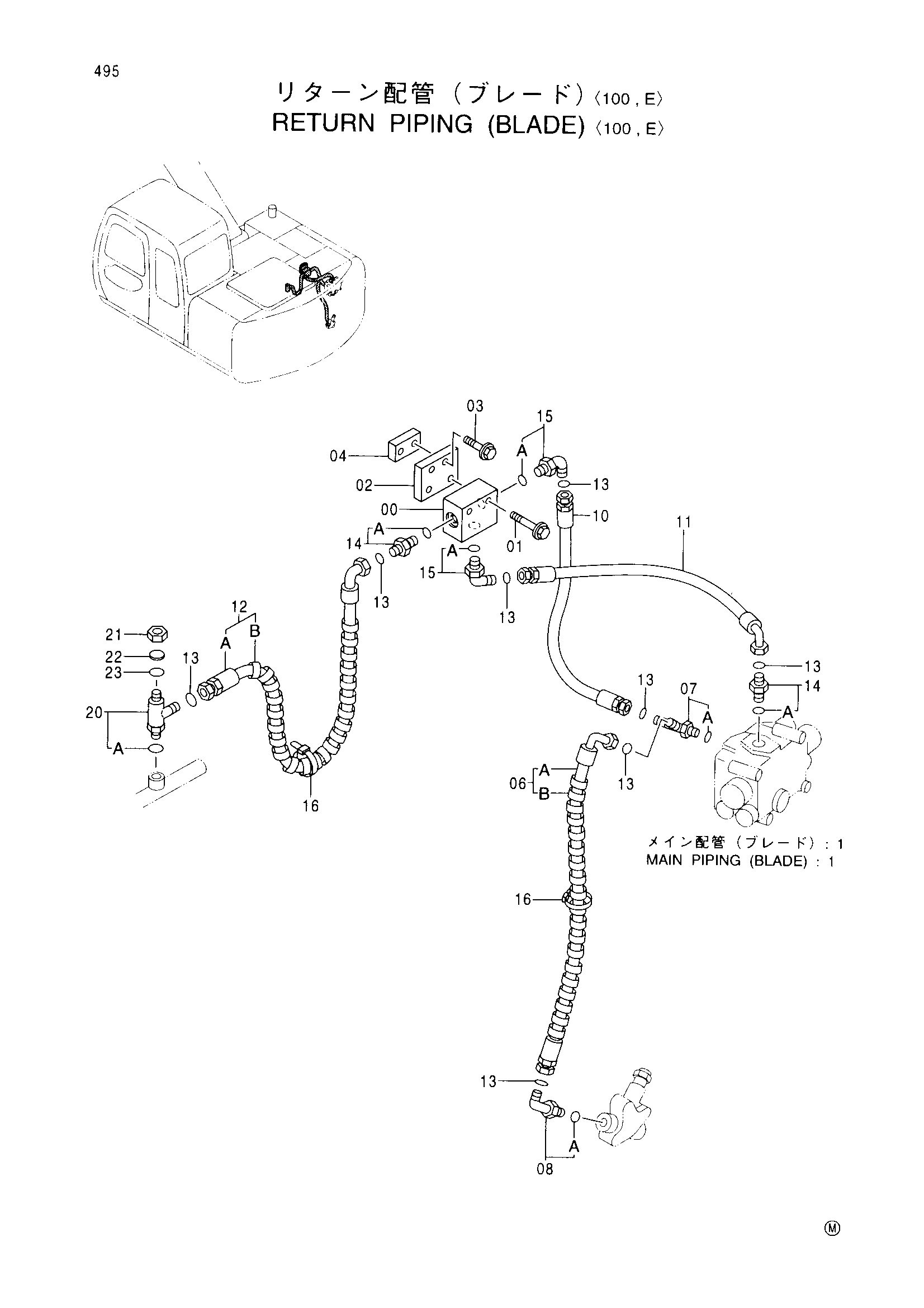

Заводская схема «Обратный трубопроводы <с отвал><100, E>» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3077832 | Коллектор | 1 |
| 01 | J011270 | Болт с шайбой | 2 |
| 02 | 4378808 | Кронштейн | 1 |
| 03 | J011250 | Болт с шайбой | 2 |
| 04 | 4378809 | Седло винта | 1 |
| 06 | 9158140 | Шланг в сборе | 1 |
| 06A | 4378644 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 2 |
| 07 | 4205383 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4200580 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4378646 | Шланг | 1 |
| 11 | 4378645 | Шланг | 1 |
| 12 | 9157721 | Шланг в сборе | 1 |
| 12A | 4381900 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 4138938 | Уплотнительное кольцо | 8 |
| 14 | 4189602 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200580 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 20 | 4383391 | Тройник | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4188136 | Гайка | 1 |
| 22 | 4189094 | Колпачок | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
