Обратный трубопроводы (2) — HITACHI EX100-5

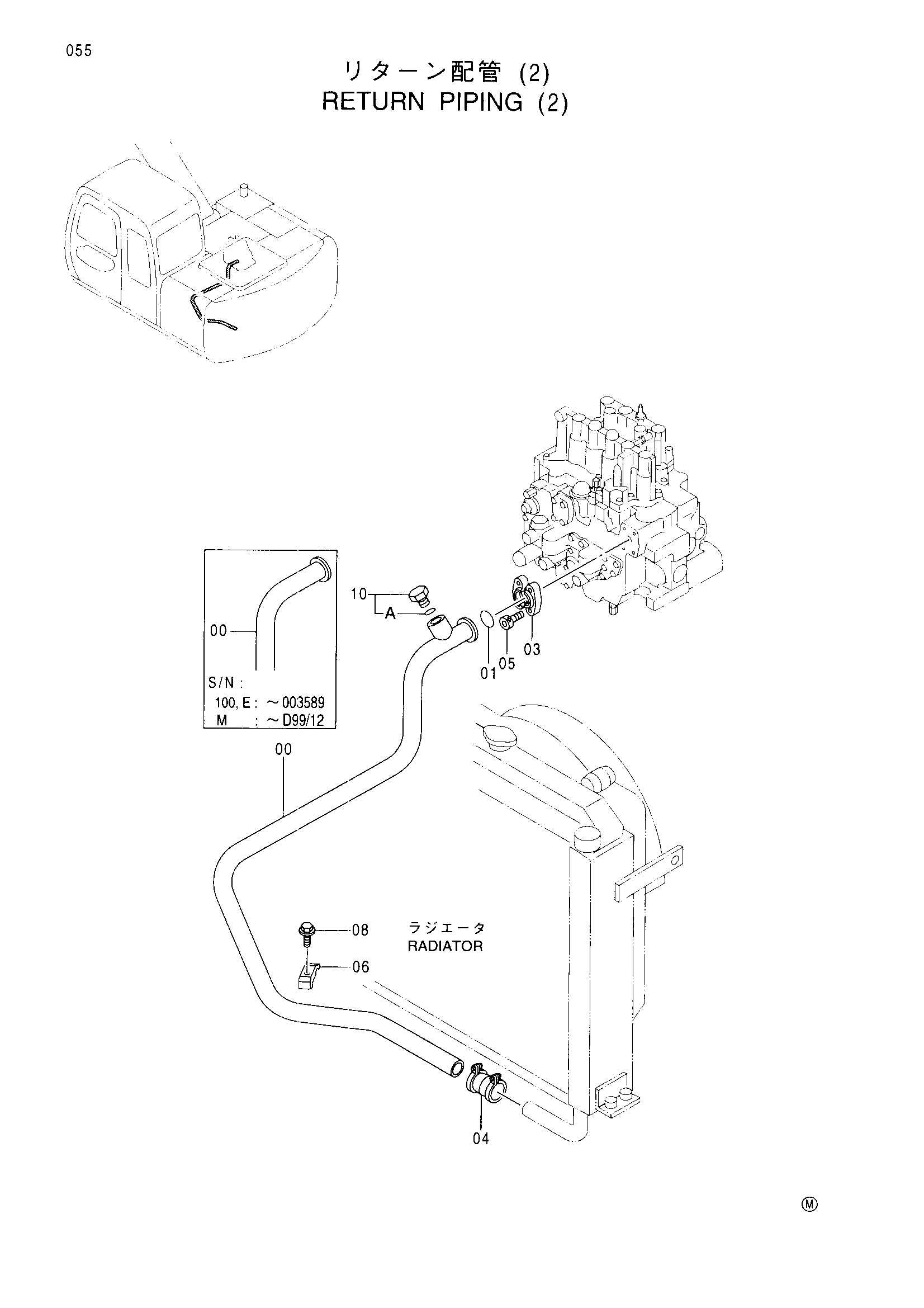

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028333 замена: 4506424 | Трубка | 1 |
| 00 | 7028333 замена: 7038782 | Трубка | 1 |
| 00 | 7028333 замена: 4174542 | Трубка | 1 |
| 00 | 7038782 | Трубка | 1 |
| 00 | 7038782 | Трубка | 1 |
| 01 | 966993 | Уплотнительное кольцо | 1 |
| 03 | 962453 | Разъёмный фланец | 2 |
| 04 | 4071213 | Муфта | 1 |
| 05 | J781030 | Болт с внутренним шестигранником | 4 |
| 06 | 4190127 | Хомут трубки | 1 |
| 08 | J011270 | Болт с шайбой | 1 |
| 10 | 4174542 | Пробка | 1 |
| 10 | 4174542 | Пробка | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
